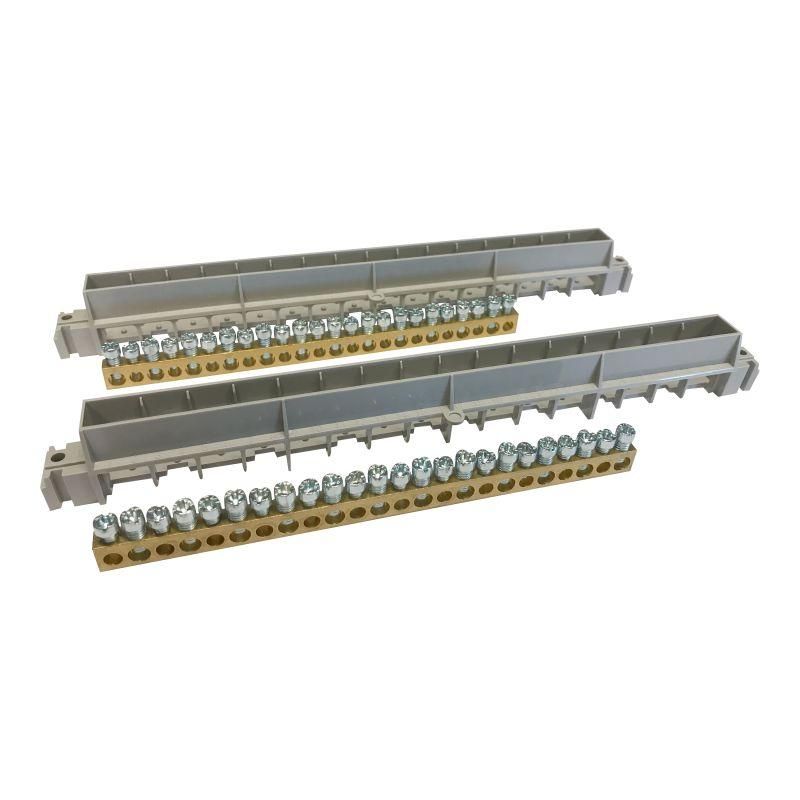

Клеммный блок Земля+Нейтраль 2(12Х16 И 12Х10) | 134825 Legrand

Клеммный блок земля+нейтраль 2(12х16 и 12х10) от Legrand Euro — это компактное решение для надёжного соединения проводов заземления и нулевых жил в распределительных щитах. Артикул 134825 из серии Practibox обеспечивает равномерное распределение нагрузки между двумя группами контактов, что делает его удобным для монтажа в системах TN-S и TN-C-S.

Назначение и область применения

Этот клеммный блок предназначен для организации отдельных шин заземления (PE) и рабочего нуля (N) в одном корпусе. Подходит для установки в бытовых, коммерческих и промышленных распределительных щитах. Чёткое разделение на две группы позволяет соблюдать требования ПУЭ к изоляции нулевых и защитных проводников. Применяется в системах освещения, силового оборудования, автоматизации и других объектах, где требуется надёжная и безопасная коммутация нулевых и заземляющих проводов.

Технические характеристики

• Количество полюсов: 48 (по одному на каждое соединение)
• Общее количество соединений: 48
• Количество контактов для сечения 10 мм²: 24
• Количество контактов для сечения 16 мм²: 24
• Номинальный ток: 80 А — допустимый постоянный ток через каждый контакт
• Диапазон сечений провода: 1,5–16 мм² — поддерживает медные жилы от тонких до мощных
• Тип подключения: винтовой — фиксация провода затяжкой винта
• Способ монтажа: на DIN-рейку с помощью винтового крепления
• Количество контактов для сечений менее 6 мм²: 0 — не предназначена для тонких проводов

Совместимость и монтаж

Клеммный блок 134825 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать его двумя винтами — никаких дополнительных креплений не требуется. Каждый контакт рассчитан на один провод; многожильные провода должны быть обжаты наконечниками типа НШВИ или НШВ, чтобы избежать перегрева и плохого контакта. Убедитесь, что момент затяжки винта соответствует рекомендациям производителя — переусердствовать нельзя, иначе повредится пластиковая часть.

Безопасность и стандарты

Клеммный блок Legrand Practibox соответствует европейским нормам IEC 60947-7-1 и имеет сертификацию CE. Материал корпуса — самозатухающий поликарбонат, устойчивый к механическим воздействиям и температуре до +80 °C. Разделение земли и нуля выполнено внутренними перегородками — исключает случайное замыкание между цепями. Все контакты покрыты никелем для снижения окисления и увеличения долговечности.

Преимущества

• Разделённые секции земли и нуля — соответствие ПУЭ и упрощение проверки
• Высокая плотность соединений — 48 точек в компактном корпусе
• Поддержка двух типов сечений — 10 и 16 мм² — гибкость для разных задач
• Стандартный форм-фактор — совместим с большинством щитов и модульными устройствами
• Маркировка на корпусе — четко указаны группы PE и N

Ограничения применения

• Не подходит для проводов меньше 1,5 мм² — отверстия слишком большие, контакт будет нестабильным
• Не предназначен для переменного тока выше 80 А — превышение вызывает перегрев
• Не используется в условиях повышенной влажности без защиты (не имеет IP-защиты)
• Не применяется в цепях с высокими импульсными нагрузками — напряжение и частота должны быть согласованы с сетью 50 Гц/230 В

Примеры использования

• Распределительный щит квартиры — сборка всех нулевых и заземляющих проводов от розеток и светильников
• Промышленный щит управления — подключение заземления к станкам, конвейерам, насосам
• Аварийное освещение — организация отдельной шины N и PE для автономных цепей
• Системы UPS — выделение нулевой и защитной шины перед входом в источник бесперебойного питания

Практические советы

• Перед монтажом проверьте сечение каждого провода — используйте только 1,5–16 мм²
• Для многожильных проводов обязательно примените наконечники НШВИ — это предотвратит обрыв и нагрев
• Затягивайте винты равномерно — не слушайте “заглушить” звук, а ориентируйтесь на усилие рукой
• После монтажа сделайте контрольную проверку: потяните каждый провод — он не должен выходить из контакта
• При использовании в щитах с ограниченным местом — учтите габариты блока: 12 полюсов занимают около 54 мм по ширине
