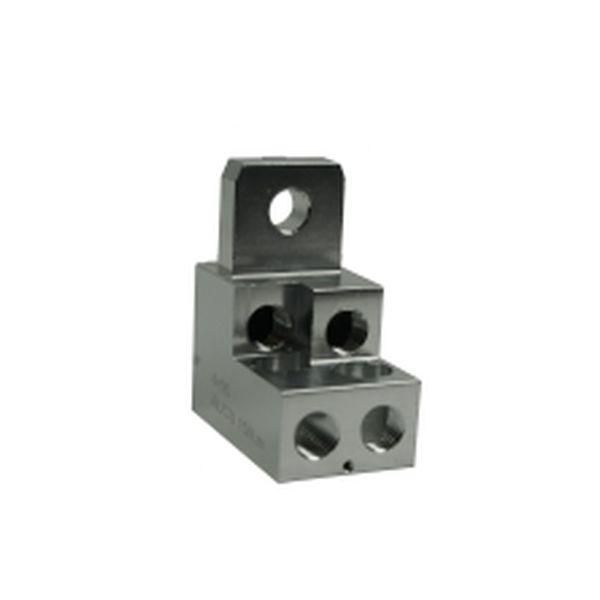

Клеммы MC21-M8(1) для NM8N-125 cечение проводов 16–95 мм2 (R) | 269727 CHINT

Клеммы MC21-M8(1) для NM8N-125 - это надёжный соединительный элемент для трёхфазных цепей сечением провода от 16 до 95 мм2. Разработаны компанией CHINT как часть серии NM8N Аксессуары, обеспечивают прочное и безопасное подключение силовых кабелей в распределительных щитах.

Назначение и область применения

Клеммы MC21-M8(1) используются для коммутации мощных токов в автоматических выключателях серии NM8N-125. Предназначены для фиксированного подключения медных или алюминиевых жил сечением 16–95 мм2. Применяются в промышленной автоматизации, на объектах энергообеспечения, в системах управления оборудованием - там, где требуется устойчивый контакт при высоких нагрузках.

Технические характеристики

• Тип: Клемма для силового подключения
• Количество полюсов: 3
• Рассчитано на сечение провода: 16 – 95 мм2
• Совместима с автоматическими выключателями NM8N-125
• Материал контактов: Медь с покрытием, устойчивым к окислению
• Изоляция: Самозагорающийся термостойкий пластик

Совместимость и монтаж

MC21-M8(1) предназначены исключительно для установки на автоматы серии NM8N-125. Подключение происходит через защёлкивающиеся кронштейны - не требуют дополнительных креплений. Для монтажа необходимо совместить штыревые выводы клеммы с соответствующими гнездами на корпусе автомата. Убедитесь, что провод зажат плотно: перегрузка возможна при недостаточном затягивании болта. Диапазон сечений 16–95 мм2 позволяет использовать как однопроволочные, так и многожильные кабели - предварительно обжимайте наконечники для лучшей передачи тока.

Безопасность и стандарты

Kлеммы MC21-M8(1) выполнены в соответствии с требованиями IEC 60947-1 и IEC 60947-2. Обеспечивают изоляцию класса II, устойчивы к механическому воздействию и температурным колебаниям в рабочем диапазоне оборудования NM8N. Нет открытых токоведущих частей после установки - снижают риск поражения током при обслуживании.

Преимущества

• Удобная быстрозажимная система - экономит время при сборке щита
• Стандартная форма и расположение контактов - замена аналогичных моделей без доработки схемы
• Высокая теплостойкость материала - сохраняет целостность даже при длительной работе на пределе допустимой нагрузки
• Чёткая маркировка полюсов - минимизирует ошибки при подключении

Ограничения применения

Не подходят для других серий автоматов - например, NM8L, S200 или другие бренда. Не рекомендованы для работы вне температурного режима, заданного для NM8N-125 (-25C…+70C). Не предназначены для подключения проводов меньше 16 мм2 - слабый контакт и риск нагрева. Не следует применять в условиях постоянной вибрации без дополнительной фиксации кабелей.

Примеры использования

• Подключение входного кабеля 50 мм2 к главному автомату NM8N-125 в распределительном щите цеха
• Формирование групповой линии питания насосов на 75 мм2 в системе водоснабжения
• Замена повреждённой клеммы в старом щите с использованием оригинала CHINT MC21-M8(1)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте калиброванный наконечник, особенно для многожильных проводов
• Затягивайте винты моментом, указанным в документации NM8N; переусиливать нельзя - можно повредить внутреннюю планку
• После установки сделайте контрольную диагностику: потрогайте клемму рукой - она должна остывать, не греться
• При замене всегда берите оригинал - совместимость с другими клеммами не гарантирована, даже если они внешне похожи
• Артикул 269727 - точный идентификатор для заказа запчастей. Храните этот номер в реестре вашего электрооборудования.
