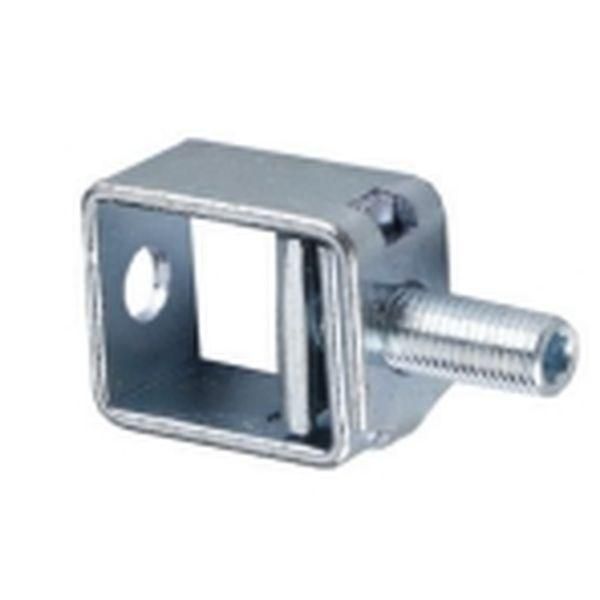

Зажимы CCT21-M8 для NM8N-125 cечение проводов 2,5–75 мм2 (R) | 269724 CHINT

Зажим CCT21-M8 для NM8N-125 сечение проводов 2,5–75 мм2 (R) - это надёжная трёхполюсная клемма от бренда CHINT, предназначенная для соединения силовых проводов в коммутационной аппаратуре серии NM8N. Артикул 269724 обеспечивает устойчивый контакт при высоких токах и подходит для промышленного оборудования.

Назначение и область применения

Зажим CCT21-M8 для NM8N-125 используется для подключения медных или алюминиевых проводов к автоматическим выключателям серии NM8N-125. Он позволяет безопасно передавать ток до 125 А через три отдельных полюса. Применяется в распределительных щитах, на станках, конвейерах и других системах с высокой нагрузкой.

Технические характеристики

• Тип компонента: Клемма
• Количество полюсов: 3
• Поддерживаемое сечение провода: 2,5 – 75 мм2
• Совместим с выключателями серии NM8N-125
• Производитель: CHINT
• Артикул: 269724

Совместимость и монтаж

Зажим CCT21-M8 для NM8N-125 фиксируется на DIN-рейке и механически защёлкивается на корпусе автомата NM8N-125. Для установки требуется совпадение посадочного профиля - он не подходит к другим сериям выключателей. Монтаж выполняется без инструментов: просто вставьте клемму до характерного щелчка. Подключение проводов осуществляется винтовым зажимом - затягивать следует усилием, соответствующим сечению провода, чтобы избежать перегрева или повреждения контакта.

Преимущества

• Увеличенный диапазон сечений (2,5–75 мм2) позволяет использовать один тип клеммы для различных нагрузок - от малых цепей до мощных двигателей.
• Металлическая конструкция обеспечивает хорошую теплопроводность и снижает риск перегрева при длительной работе.
• Фиксация на NM8N-125 исключает случайное отсоединение даже при вибрациях.
• Изготовление по стандартам CHINT гарантирует долгий срок службы в условиях промышленной среды.

Ограничения применения

• Не предназначена для работы с гибкими многожильными проводами без предварительной опрессовки наконечниками - возможна потеря контакта.
• Работает только с выключателями серии NM8N-125; несовместима с другими моделями, даже от CHINT.
• Не рекомендуется для внешней установки - отсутствует защита от пыли и влаги (IP-класс не указан).

Примеры использования

• Подключение двигателя 30 кВт к автомату NM8N-125 через кабель 35 мм2.
• Объединение нескольких линий питания в распределительном щите с использованием трёх полюсов.
• Замена старой клеммы в существующей установке с сохранением целостности цепи.

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 2,5–75 мм2 - меньшие или большие значения недопустимы.
• Для многожильных проводов используйте наконечники типа НШВИ или НШКИ - это повысит надёжность контакта.
• После установки проверните каждый винт ещё на четверть оборота - так вы убедитесь в плотном прилегании.
• Не смешивайте алюминиевые и медные провода в одной клемме - возникает электрохимическая коррозия.
• Артикул 269724 всегда заказывайте вместе с выключателем NM8N-125 - они рассчитаны на совместную работу.
