Зажимы CCT23-M8 для NM8N-400/630 cечение проводов 120–240 мм2 (R) | 269726 CHINT

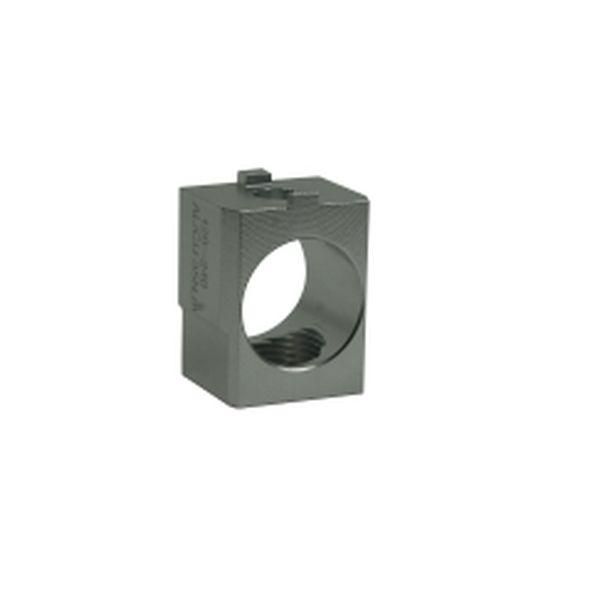

Зажим CCT23-M8 для NM8N-400/630 сечение проводов 120–240 мм2 (R) - это надёжная клемма для соединения мощных силовых проводов в автоматических выключателях серии NM8N от CHINT. Применяется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Зажим CCT23-M8 для NM8N-400/630 предназначен для фиксации одножильных и многожильных медных проводов сечением 120–240 мм2. Устанавливается на автоматические выключатели серии NM8N-400/630 для обеспечения прочного и долговечного электрического контакта. Подходит для систем с высокими токовыми нагрузками - например, вводных щитов, питающих линий насосных станций, конвейеров, крупных двигателей.

Технические характеристики

• Тип компонента: Клемма
• Количество полюсов: 3
• Сечение провода: 120–240 мм2
• Совместима с: автоматическими выключателями NM8N-400/630
• Производитель: CHINT
• Артикул: 269726

Совместимость и монтаж

Зажим CCT23-M8 для NM8N-400/630 устанавливается исключительно на выключатели серии NM8N-400/630. Он крепится механически - через защёлки, соответствующие форме контактной группы аппарата. Перед установкой проверьте, что зажим плотно фиксируется без люфтов. Для монтажа используйте отвертку с плоским жалом. Напряжение и ток должны соответствовать номиналу выключателя - не более 690 В переменного тока и 630 А.

Преимущества

• Высокая теплостойкость материала - снижает риск перегрева при длительной работе на предельных токах
• Уплотнённый контакт - минимизирует окисление и потери энергии
• Стандартная форма - позволяет заменить повреждённую клемму без переделки цепи
• Изготовлен из меди с покрытием - обеспечивает стабильную проводимость

Ограничения применения

• Не совместим с другими сериями выключателей - даже близкими по габаритам
• Не предназначена для алюминиевых проводов - возможна коррозия и потеря контакта
• Не рекомендуется использовать вне температурного диапазона работы выключателя (обычно –25C до +70C)
• Не следует применять в условиях постоянной вибрации без дополнительной фиксации проводов

Примеры использования

• Подключение входного кабеля 185 мм2 к главному автомату NM8N-630 в распределительном щите цеха
• Монтаж трёхполюсного зажима CCT23-M8 для NM8N-400/630 в щите управления конвейерной линией
• Замена старой клеммы после аварийного нагрева в промышленном щите

Практические советы

• Перед затяжкой ослабьте винты, вставьте провод до упора - затем равномерно закрутите до момента сопротивления
• Проверяйте момент затяжки - переусиливать нельзя, чтобы не деформировать контактную пластину
• Регулярно осматривайте зажимы на предмет потемнений, запаха гари или ослабления - особенно при нагрузках выше 80% номинала
• При использовании нескольких зажимов CCT23-M8 для NM8N-400/630 в одном щите - соблюдайте одинаковый порядок фаз
