Клеммы MC22-M8(2) для NM8N-250 cечение проводов 2x(35–120) мм2 (R) | 269729 CHINT

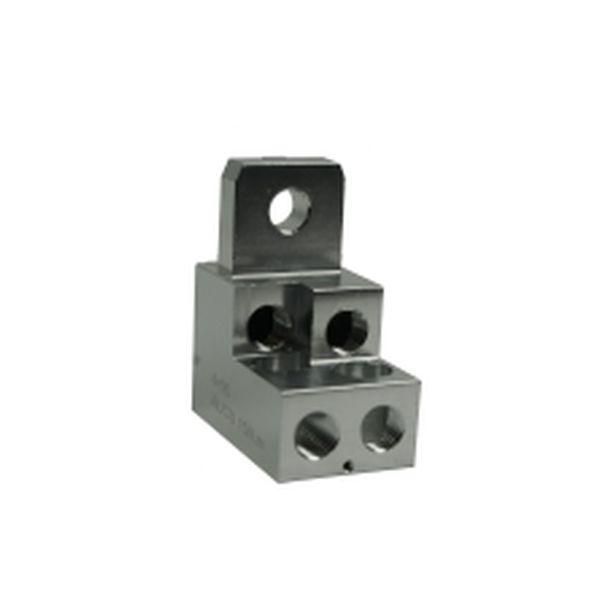

Клеммы MC22-M8(2) для NM8N-250 сечение проводов 2x(35–120) мм2 (R) - это трёхполюсная соединительная система, предназначенная для надёжного подключения силовых кабелей в распределительных щитах с автоматическими выключателями серии NM8N-250 от CHINT. Эти клеммы обеспечивают быстрый и безопасный монтаж на DIN-рейку, уменьшая время сборки и повышая надёжность контакта.

Назначение и область применения

Клеммы MC22-M8(2) используются для создания последовательной цепи между тремя фазными выводами автоматических выключателей NM8N-250. Они позволяют соединить несколько устройств без прокладки отдельных перемычек из медного провода, что снижает риск перегрева и улучшает внешний вид шкафа. Применяются в промышленных щитах управления, системах автономного питания, на участках с высокой плотностью установки аппаратов защиты.

Технические характеристики

• Тип: Клемма для внутреннего монтажа на DIN-рейку
• Количество полюсов: 3
• Рассчитано на сечение проводов: 2×(35–120) мм2 - то есть каждый контакт принимает два провода одновременно, до 120 мм2 каждый
• Материал контактов: Медь с никелированием для устойчивости к окислению
• Изоляция: Самозагасающий поликарбонат, соответствует UL94 V-0
• Стандарт исполнения: IP20 - защищены от доступа пальцев, но не от брызг и пыли
• Габариты: совместимы с корпусом NM8N-250, установлены напрямую на выходные клеммы автомата

Совместимость и монтаж

MC22-M8(2) предназначены исключительно для модульных автоматов серии NM8N-250 от CHINT. Устанавливаются путём защёлкивания на выходные клеммы аппарата - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через зажимные винты на лицевой стороне клеммы. Для правильного монтажа важно:

• Не использовать с другими сериями автоматов (например, NM8L, CDS, IEC-стандартные модели)
• Закручивать винты моментом 1,5–2 Нм - недостаточное усилие вызывает нагрев, избыточное - повредит пластик
• Убедиться, что провода зачищены на 10–12 мм - меньше не войдут, больше выпадут из зажима
• Подключать провода одинакового сечения в пару - смешивание 35 мм2 и 120 мм2 в одном зажиме запрещено

Безопасность и стандарты

Клеммы MC22-M8(2) прошли проверку на соответствие требованиям IEC 60947-7-1 для вспомогательных соединителей. Сертифицированы на работу при температуре от -25C до +70C. Отказоустойчивы при длительном токе до 250 A (соответственно классу NM8N-250). Не имеют функции коммутации - работают только как пассивные соединители.

Преимущества

• Экономят место в щите - заменяют три отдельные перемычки
• Ускоряют сборку: монтаж занимает менее 1 минуты на каждые три полюса
• Обеспечивают равномерную передачу тока благодаря массивным медным контактам
• Защита от случайного отсоединения - механическая фиксация на NM8N-250 предотвращает самопроизвольное соскальзывание
• Цифровая маркировка на корпусе позволяет легко определить порядок фаз

Ограничения применения

• Не подходят для переменного тока выше 690 В - максимальное рабочее напряжение 690 В AC/DC
• Не допускается использование вне закрытых щитов - степень защиты IP20 не обеспечивает защиту от влаги и пыли
• Нельзя применять с многожильными проводами без наконечников - требуются термоусадочные или прессовые наконечники типа U-образные
• Не рекомендованы для частых демонтажей - более 5 циклов вскрытия увеличивают вероятность деформации зажима

Примеры использования

• Связка трёхфазного автомата с групповым рубильником в промышленном щите
• Передача мощности от одного входного автомата к нескольким нагрузкам в одной фазе
• Формирование группы автоматов на конвейере или насосной станции с единым питанием
• Альтернатива гребёнчатым шинам там, где нужна точная привязка к конкретному аппарату

Практические советы

• Выбирая MC22-M8(2) для проекта, всегда сверьте модель автомата - они работают **только** с NM8N-250, другие серии не поддерживаются даже внешне похожими
• Проверьте наличие свободного места рядом с автоматом - клемма выступает назад на 15 мм, может мешать другому оборудованию
• Для больших сечений (95–120 мм2) используйте только жилы с наконечниками - голые провода плохо фиксируются и греться
• После монтажа сделайте контрольный осмотр тепловизором после первой нагрузки - покрасневшие контакты указывают на плохой контакт
• Храните клеммы в сухом месте - хотя материал герметичен, попадание влаги на контакты перед установкой может вызвать оксидацию
