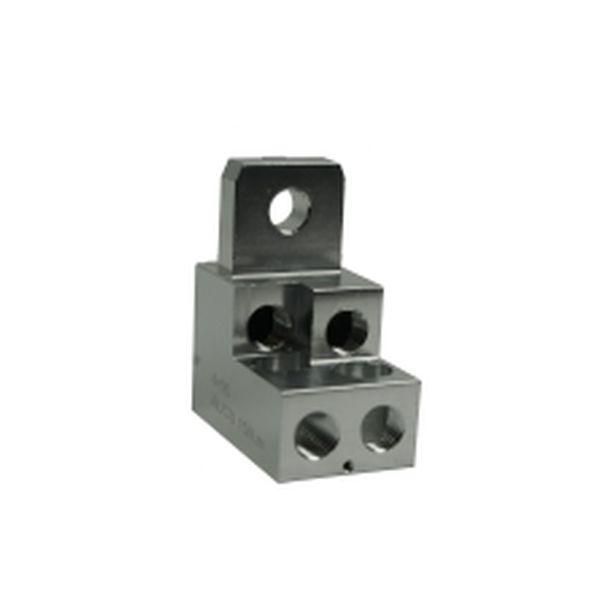

Клеммы MC22-M8(1) для NM8N-250 cечение проводов 35–240 мм2 (R) | 269728 CHINT

Клеммы MC22-M8(1) для NM8N-250 сечение проводов 35–240 мм2 (R) - это надёжные соединительные элементы от бренда CHINT, предназначенные для коммутации силовых цепей в автоматических выключателях серии NM8N. Они обеспечивают прочный контакт между шиной и выводами аппарата при больших токах, что делает их важной частью распределительных щитов на промышленных объектах.

Назначение и область применения

Эти клеммы используются исключительно совместно с автоматическими выключателями NM8N-250 для создания жёсткого электрического соединения с входными/выходными шинами. Применяются там, где требуется высокая механическая устойчивость и минимальная переходная - например, в распределительных щитах заводских линий, системах управления насосами, конвейерами и других мощных нагрузках.

Технические характеристики

• Тип: Клемма для подключения медного провода
• Количество полюсов: 3
• Рабочее сечение провода: 35–240 мм2
• Совместимость: Только с аппаратами серии NM8N-250
• Материал контактов: Медь с покрытием
• Фиксация: Болтовое зажимное устройство

Совместимость и монтаж

Клеммы MC22-M8(1) для NM8N-250 сечение проводов 35–240 мм2 (R) подходят **только** к моделям NM8N-250 с соответствующим типом корпуса. Установка выполняется после установки автомата в DIN-рейку:

• Открутите болты на выходных клеммах автомата;
• Зачистите изоляцию с провода до нужной длины (не более указанной в руководстве);
• Вставьте провод в гнездо клеммы;
• Закрутите болты моментом, указанным в документации CHINT - перегрузка может повредить контактную поверхность;
• Убедитесь, что все три фазы подключены равномерно и без перекоса.

Не используйте эти клеммы с другими сериями автоматов - даже внешне похожими - они имеют специфическую форму крепления и расположение контактов.

Преимущества

• Высокая теплостойкость материала снижает риск нагрева при длительной работе на пределе нагрузки.
• Жесткий металлический корпус обеспечивает устойчивость к вибрациям - важно для оборудования на заводах.
• Чётко очерченные границы для зачистки провода позволяют избежать некачественного соединения.
• Интегрированная система фиксации исключает случайное выпадение провода при обслуживании.

Ограничения применения

• Не для многожильных проводов без наконечника - требуются термоусаживающие или опрессовочные наконечники типа НШВИ или НШКИ.
• Не допускается использование с алюминиевыми проводами - материал клеммы рассчитан только на медь.
• Не предназначены для частых демонтажей - постоянное затягивание/ослабление болта снижает срок службы контактов.
• Не работают с автоматами вне серии NM8N-250 - даже если внешний вид кажется аналогичным.

Примеры использования

• Подключение трёхфазного двигателя через автомат NM8N-250 к главному распределительному щиту.
• Объединение нескольких автоматов одной группы на вертикальной шине питания в промышленном щите.
• Стационарная сборка в щитах для системы автономного энергообеспечения с большими токами замыкания.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - меньше 35 мм2 не будет плотно зажиматься, больше 240 мм2 не войдёт в гнездо.
• Используйте динамометрический ключ при затяжке болтов - точный момент гарантирует долгую службу без перегрева.
• После первого запуска рекомендовано через неделю повторно проверить затяжку - металл немного оседает под нагрузкой.
• Храните клеммы в сухом месте - попадание влаги может вызвать оксидацию контактов, особенно перед первым использованием.
