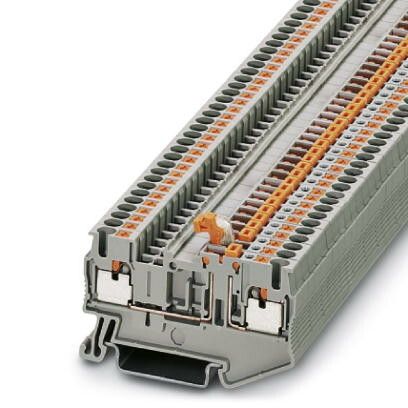

Клемма с ножевыми размыкателями PT 2.5-MT Phoenix Contact 3210156

Клемма с ножевыми размыкателями PT 2.5-MT от Phoenix Contact предназначена для безопасного коммутирования цепей до 20 А и 400 В с использованием быстрого зажима Push-in. Применяется в распределительных щитах, автоматизированных системах и на промышленном оборудовании, где требуется надёжное соединение и возможность ручного отключения.

Назначение и область применения

Клемма с ножевыми размыкателями PT 2.5-MT сочетает функции электрического соединения и механического размыкания цепи. Она позволяет отключить проводник без демонтажа — достаточно перевести рычаг в положение «выкл». Подходит для управления нагрузками в слаботочных и силовых цепях: станках, конвейерах, системах освещения, пультах управления. Часто используется там, где нужна частая проверка или аварийное отключение без доступа к шинам.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 20 А
• Рабочее сечение провода: 0,14–4 мм²
• Тип подключения: Push-in (зажим с пружинным механизмом — без инструмента)
• Монтажная рейка: NS 35/7,5 и NS 35/15 (стандартные DIN-рейки)
• Цвет корпуса: серый

Совместимость и монтаж

Клемма с ножевыми размыкателями PT 2.5-MT устанавливается на стандартную DIN-рейку типа NS 35/7,5 или NS 35/15. Для фиксации просто защёлкивается на рейке — никаких болтов или креплений не требует. Подключение проводов осуществляется путём вставки жилы в зажим до характерного щелчка. Отсоединение — нажатием кнопки на зажиме и вытягивание провода. Устройство совместимо с одножильными и многожильными проводами, в том числе с наконечниками.

Безопасность и стандарты

Клемма с ножевыми размыкателями PT 2.5-MT соответствует требованиям международных норм IEC 60947-7-1 для устройств коммутационной аппаратуры. Ножевой размыкатель обеспечивает видимый разрыв цепи — важное условие для безопасности при обслуживании. Корпус выполнен из самозатухающего материала, устойчивого к перегреву.

Преимущества

• Быстрая установка и замена проводов благодаря технологии Push-in — не нужны отвертки
• Встроенный размыкатель позволяет отключать цепь без вскрытия щита
• Удобный визуальный индикатор состояния: положение рычага показывает «вкл»/«выкл»
• Поддержка широкого диапазона сечений проводов — от тонких сигнальных до мощных силовых
• Стандартный форм-фактор легко интегрируется в существующие сборки

Ограничения применения

Не предназначен для работы в условиях постоянной вибрации без дополнительной фиксации. Не рекомендуется использовать в цепях с импульсными токами выше 20 А или при частых включениях/отключениях более 1000 раз в час — возможен износ контактов. Клемма с ножевыми размыкателями PT 2.5-MT не имеет защиты от бросков напряжения — для таких задач требуются дополнительные устройства (например, TVS-диоды или RC-цепочки).

Примеры использования

• Автоматизация производства: отключение питания датчиков или исполнительных механизмов для диагностики
• Щитовые помещения: удобный способ отключить группу потребителей перед плановым обслуживанием
• Оборудование с высокой степенью защиты IP: использование вместо рубильника в компактных корпусах
• Лаборатории и учебные стенды: наглядное управление питанием при проведении опытов

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм — меньше не зафиксируется, больше может вызвать замыкание
• Используйте только провода с медными жилами; алюминиевые несовместимы с этим типом зажима
• Проверьте плотность фиксации: после вставки потяните провод — он не должен выскальзывать
• При монтаже на рейку NS 35/15 учитывайте габариты: клемма с ножевыми размыкателями PT 2.5-MT занимает около 17,5 мм по ширине — планируйте шаг соседних элементов
• Для частого использования выбирайте модели с прозрачными крышками — они позволяют контролировать состояние контактов без вскрытия
