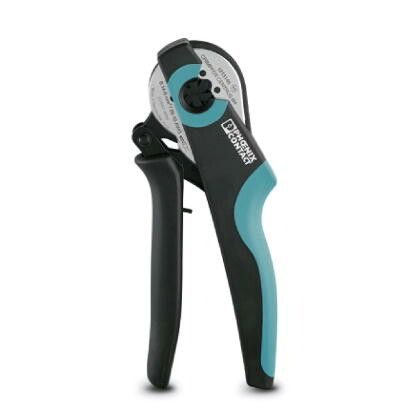

Клещи для опрессовки CRIMPFOX CENTRUS 10H | 1213156 Phoenix Contact

Клещи для опрессовки CRIMPFOX CENTRUS 10H от Phoenix Contact - надёжный инструмент для профессиональной опрессовки изолированных и неизолированных наконечников с автоматическим выбором сечения. Подходят для работ на объектах с высокими требованиями к соединению проводов - от панелей управления до силового оборудования.

Назначение и область применения

CRIMPFOX CENTRUS 10H предназначены для обжима кабельных наконечников по стандартам DIN 46228, части 1 и 4. Обрабатывают провода сечением от 0,14 мм2 до 10 мм2, включая двухжильные наконечники TWIN до 2×4 мм2. Инструмент используется там, где важна прочность и долговечность соединений: в распределительных щитах, на производстве, в транспорте, при монтаже систем автоматизации.

Технические характеристики

• Работает с наконечниками: изолированные и неизолированные, согласно DIN 46228-1 и -4
• Поддерживаемые сечения проводов: 0,14 мм2 – 10 мм2
• Поддерживает наконечники TWIN: до 2 × 4 мм2
• Автоматический подбор сечения - инструмент сам определяет нужный зазор для обжима
• Боковой ввод провода - удобная подача кабеля сбоку, снижает нагрузку на запястье
• Защита от падения - устойчивая конструкция, выдерживающая случайные удары

Совместимость и монтаж

CRIMPFOX CENTRUS 10H совместимы с любыми наконечниками, соответствующими DIN 46228-1 и -4. Для правильного монтажа важно использовать только рекомендованные типы наконечников - нестандартные или импортные аналоги могут не обеспечить герметичность или механическую прочность. Боковой ввод позволяет легко вставлять провод даже в ограниченном пространстве. Перед первым использованием проверьте, что механизм свободно перемещается - при необходимости смажьте ось специальной смазкой для инструментов.

Безопасность и стандарты

Инструмент соответствует европейским нормам безопасности для ручного электроинструмента. Конструкция исключает риск перегрузки механизма - система автоматического подбора предотвращает чрезмерное усилие. Защита от падения повышает безопасность при работе на высоте или в условиях повышенной загруженности рабочего места.

Преимущества

• Автоматический подбор сечения - не требует ручной настройки, минимизирует ошибки
• Удобный боковой ввод - экономит время и снижает усталость при массовом монтаже
• Высокая точность обжима - гарантирует надёжный контакт без повреждения жил
• Прочная конструкция - рассчитана на ежедневную интенсивную работу
• Минимальное обслуживание - не требует частых регулировок или замены деталей

Ограничения применения

CRIMPFOX CENTRUS 10H не подходят для обжима наконечников других стандартов (например, UL, IEC 60947-5-1 без соответствия DIN). Не используются для многожильных проводов без предварительной зачистки и скручивания. Нельзя применять для обжима медных трубок, штыревых контактов или наконечников с термоусадкой - они требуют другого типа инструмента. Максимальное сечение - 10 мм2; попытки обжать большие провода приведут к поломке механизма.

Примеры использования

• Обжим наконечника на медном проводе 2,5 мм2 перед подключением к клемме в щите управления
• Монтаж двойного наконечника TWIN 2×2,5 мм2 на сигнальный кабель в системе автоматизации
• Заводская сборка панелей питания с множеством одножильных проводов 1,5 мм2
• Ремонт и модернизация оборудования на заводах с высокой вибрацией - прочный обжим предотвращает ослабление контакта

Практические советы

• Перед каждым обжимом проверяйте, чтобы провод полностью вошёл в наконечник - недостаточная зачистка вызывает плохой контакт
• Не используйте инструмент с повреждёнными матрицами - это влияет на качество обжима
• Часто применяете один размер? Убедитесь, что матрица правильно установлена - автоматика работает только при наличии совпадения по типу наконечника
• Храните CRIMPFOX CENTRUS 10H в сухом месте, избегайте воздействия химикатов и температур ниже −10 C
• Для длительной работы рекомендуется периодически проверять усилие обжима тестовым образцом - особенно после 5–10 тысяч циклов
