Клещи обжимные КО-5Е 0,5-6мм | SQ1001-0002 TDM

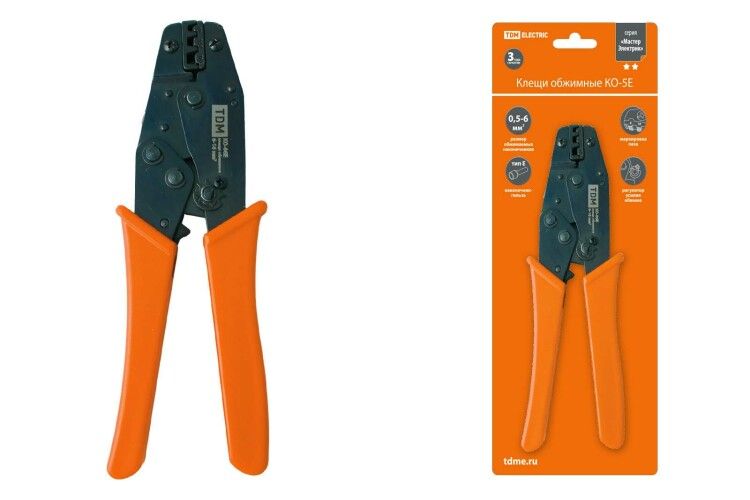

Клещи обжимные КО-5Е 0,25-6 мм от TDM ELECTRIC - это компактный и надёжный ручной инструмент для обжима кабельных наконечников и соединителей сечением от 0,25 до 6 мм2. Подходят для точного и быстрого монтажа в условиях ограниченного пространства.

Назначение и область применения

Клещи обжимные КО-5Е 0,25-6 мм предназначены для создания прочных и герметичных соединений между проводами и кабельными наконечниками. Используются при сборке электрических щитов, подключении оборудования, ремонте и обслуживании систем управления, силовой и слаботочной аппаратуры. Особенно эффективны там, где требуется частая замена наконечников - например, на производстве, в транспорте или на объектах связи.

Технические характеристики

• Обжимаемое сечение: 0,25 – 6 мм2 (соответствует AWG 9–23)
• Форма обжима: трапецевидная - обеспечивает равномерное распределение давления и высокую механическую прочность соединения
• Управление: механическое - не требует питания, работает за счёт усилия оператора
• Количество штампов: 6 - каждая соответствует определённому сечению, позволяет работать без перестановки инструмента
• Автоматический возврат: да - после обжима губки возвращаются в исходное положение без дополнительных действий
• Время одного цикла: 10–15 секунд - оптимально для серийной работы
• Сменная вкладка: да - можно заменить износившуюся матрицу без замены всего инструмента
• Блокировщик: есть - предотвращает случайное срабатывание при хранении или транспортировке
• Материалы корпуса: закалённая сталь, алюминиевый сплав, пластмасса - сочетают прочность, лёгкость и долговечность

Совместимость и монтаж

Клещи обжимные КО-5Е 0,25-6 мм совместимы с большинством стандартных кабельных наконечников типа “папа” и “мама”, а также с трубчатыми и вилочными соединителями, соответствующими заявленным сечениям. Для правильного монтажа важно:

• Выбирать наконечник точно по сечению провода - не допускается использование более толстых или тонких контактов
• Регулярно проверять состояние штампа - при появлении зазубрин или деформаций замените вкладку
• Не использовать инструмент для обжима медных жил сечением выше 6 мм2 - это повредит механизм и сделает соединение ненадёжным

Преимущества

• Эргономичная форма ручек снижает нагрузку на кисть при длительной работе
• Лёгкий вес и малые габариты позволяют удобно работать в труднодоступных местах
• Сменные вкладки продлевают срок службы инструмента и экономят затраты
• Автоматический возврат увеличивает скорость выполнения операций
• Механизм с блокировкой безопасен при хранении и перевозке
• Высокая точность трапецевидного обжима минимизирует риск окисления и нагрева в месте соединения

Ограничения применения

• Не подходят для обжима наконечников с сечением менее 0,25 мм2 или более 6 мм2 - возможна поломка штампов
• Не предназначены для работы с алюминиевыми проводами - только с медными
• Не рекомендованы для обжима многожильных проводов без предварительной запрессовки конца - это может вызвать расслоение жил
• Не используются в условиях постоянного воздействия воды, масла или агрессивных сред - инструмент не имеет защиты IP

Примеры использования

• Подключение термореле и контакторов в электрощитах
• Монтаж клеммных колодок на станках ЧПУ
• Сборка панелей управления в пищевой промышленности
• Замена проводки в автобусах и спецтехнике
• Ремонт освещения и сигнализации в помещениях с высокой влажностью (при условии, что сам инструмент остаётся сухим)

Практические советы

• Перед первым использованием проверьте соответствие выбранного штампа сечению провода - на корпусе указаны метки
• При обжиме держите инструмент перпендикулярно проводу - наклон может привести к неравномерному обжиму
• Часто используйте блокировщик при перемещении инструмента - это защитит от случайного срабатывания
• Храните клещи обжимные КО-5Е 0,25-6 мм в сухом месте, желательно в оригинальной упаковке - так сохранится точность штампов
• При потере эластичности возвратного механизма - замените вкладку или обратитесь в сервис
