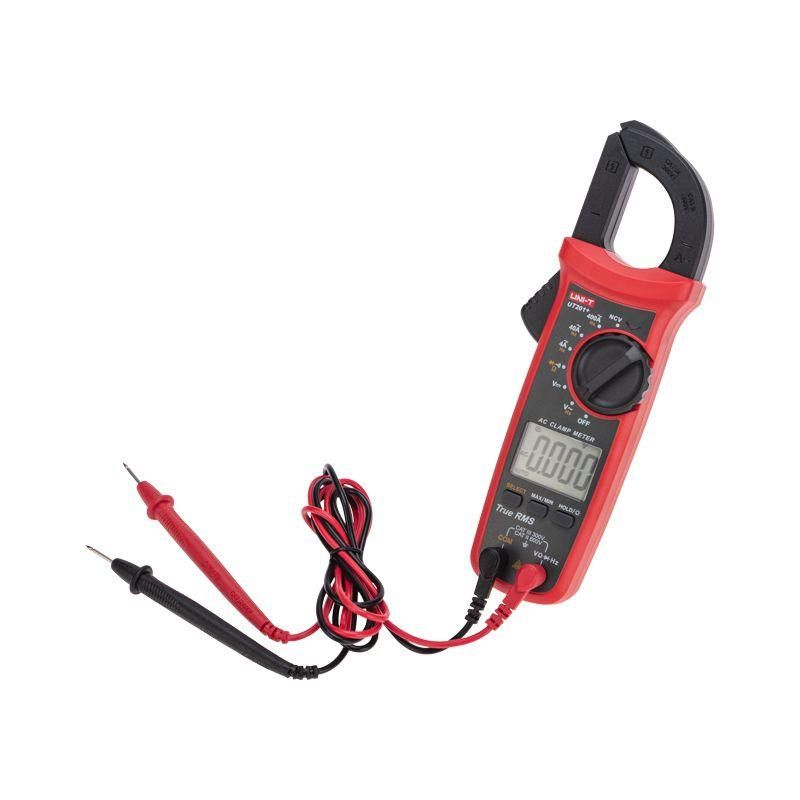

Клещи токовые UT201+ - цифровые измерительные приборы от UNI-T, предназначенные для безопасного измерения тока, напряжения и сопротивления без разрыва цепи. Подходят для диагностики электрооборудования в условиях промышленности, ЖКХ и автосервиса. Артикул 13-1060.

Назначение и область применения

Клещи токовые UT201+ позволяют измерять ток, не размыкая проводник - достаточно захватить ими одиночный провод. Это особенно полезно при работе с активными цепями, где отключение питания невозможно или опасно. Устройство применяется для обслуживания электродвигателей, распределительных щитов, систем освещения, кондиционирования, насосов и другого оборудования, работающего от сети 220–380 В.

Технические характеристики

• Измерение переменного тока: до 400 А, диапазоны 4 A / 40 A / 400 A, точность +-(2 % + 10)
• Измерение постоянного тока: до 400 А, диапазон 0–400 А (без указания нижнего порога - фактически измеряет от нескольких ампер)
• Измерение переменного напряжения: до 600 В, диапазоны 4 V / 40 V / 400 V / 600 V, точность +-(0.8 % + 5)
• Измерение постоянного напряжения: до 600 В, диапазоны 4 V / 40 V / 400 V / 600 V, точность +-(0.5 % + 2)
• Измерение сопротивления: до 40 МОм, диапазоны 400 Ω – 40 МОм, точность +-(0.8 % + 2)
• Частота: измерение тока 50–100 Гц, напряжения 10 Гц – 10 кГц
• Проверка целостности цепи: да, со звуковой сигнализацией
• Индикация: цветной ЖК-экран 37×25 мм, 4000 отсчётов, с подсветкой
• Автоматический выбор диапазона: да
• Функция удержания значения (DATA HOLD): да
• Бесконтактный детектор напряжения (NCV): есть - определяет наличие напряжения в проводе без контакта
• Автоотключение: через 15 минут бездействия
• Питание: две батарейки AAA 1,5 В
• Рабочая температура: 0 C … +50 C, влажность до 45%
• Габариты: 215 × 63 × 36 мм, вес: 250 г
• Открытие клещей: 28 мм - позволяет захватывать провода до 16 мм2

Совместимость и монтаж

Клещи токовые UT201+ совместимы с любыми проводами, помещающимися в зажим шириной 28 мм. Для измерения напряжения и сопротивления используются входящие в комплект измерительные щупы - они подключаются к разъёмам на корпусе. Клещи не требуют специального монтажа: работают как самостоятельный прибор. Щупы можно использовать для тестирования розеток, выключателей, плат управления. Обязательно соблюдайте полярность при измерении постоянного тока и напряжения.

Безопасность и стандарты

Клещи токовые UT201+ соответствуют категории безопасности CAT III 600 В - допущены к использованию в распределительных щитах и на вводах в помещения. Наличие NCV-детектора позволяет заранее обнаружить фазный провод без прикосновения. Индикация разрядки батареи и символ «OL» при перегрузке снижают риск повреждения прибора. Не используйте прибор во влажной среде выше 45 % относительной влажности и при температуре ниже 0 C.

Преимущества

• True RMS - точное измерение тока даже при искажённой форме волны (например, на частотных преобразователях)
• Звуковая прозвонка и индикация целостности цепи - быстрая проверка проводов и клемм
• Подсветка экрана - возможность работы в плохо освещённых местах
• Функция удержания значения - удобна при измерении в труднодоступных участках
• Автоматический выбор диапазона - исключает ошибки при установке предела
• Bесконтактный детектор напряжения - повышает безопасность перед началом работ

Ограничения применения

• Не измеряет ток меньше 0,1 А точно - чувствительность ограничена
• Частотный диапазон тока ограничен 50–100 Гц - не подходит для высокочастотных устройств (например, светодиодных драйверов)
• Не предназначен для измерения токов выше 400 А - возможна перегрузка
• Не работает при температуре ниже 0 C - батареи теряют емкость, жидкокристаллический экран замедляет реакцию
• Не имеет защиты от перенапряжения выше 600 В - нельзя применять в сетях 1 кВ и выше

Примеры использования

• Проверка потребления тока двигателем насоса в котельной
• Поиск неисправности в цепи освещения по изменению нагрузки
• Измерение напряжения на выходе ИБП
• Тестирование исправности нагревательного элемента в бойлере
• Обнаружение фазы в распределительном щите с помощью NCV-детектора
• Проверка целостности кабеля между двумя точками

Практические советы

• При измерении тока всегда захватывайте один провод - два провода в зажиме дадут нулевой результат
• Для точного измерения малых токов (менее 10 А) лучше использовать режим 4 A - он более чувствителен
• При работе с медным проводом большего сечения - убедитесь, что он свободно проходит в зажим 28 мм; если плотно - не принуждайте, это может повредить механизм
• При длительных измерениях включайте подсветку - она экономит время и снижает зрительную усталость
• Заменяйте батарейки при появлении индикации низкого заряда - слабый питание влияет на точность
• Храните клещи в чехле - защита от ударов продлевает срок службы механических элементов
• UT201+ - надёжная замена аналогам типа Fluke 323, но с меньшей стоимостью и достаточной точностью для большинства задач
