Токовые клещи UNI-T UT206A+ | 13-1066 SDS MEET

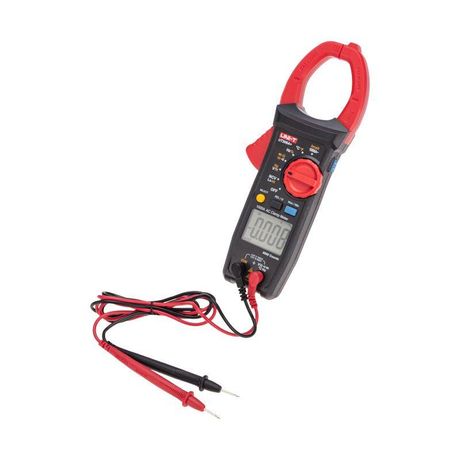

Клещи токовые UT206A+ - цифровой измерительный прибор от UNI-T, предназначенный для безопасного измерения тока, напряжения и других параметров без разрыва цепи. Подходят для диагностики электрооборудования в условиях ограниченного доступа. Артикул 13-1066.

Назначение и область применения

Клещи токовые UT206A+ используются для измерения переменного и постоянного тока, напряжения, сопротивления, емкости и температуры. Применяются в обслуживании электрощитов, двигателей, систем освещения, промышленного оборудования и автосервисах. Особенно удобны там, где невозможно отключить питание или разъединить провода - например, при диагностике пусковых токов насосов, компрессоров или конвейеров.

Технические характеристики

• Измерение переменного тока: до 1000 А (точность +-1,5% + 5 цифр)
• Измерение постоянного тока: до 1000 А (по данным производителя указан диапазон 0 А - фактическая возможность измерения DC подтверждается наличием соответствующего режима)
• Пусковой ток: до 600 А (точность +-5% + 10 цифр)
• Переменное напряжение: до 1000 В (+-1,0% + 2 цифры)
• Постоянное напряжение: до 1000 В (+-0,7% + 3 цифры)
• Сопротивление: до 40 МОм (+-0,8% + 2 цифры)
• Емкость: до 60 000 мкФ (+-4% + 5 цифр)
• Частота: от 10 Гц до 10 МГц (+-0,1% + 4 цифры)
• Температура: от −40C до +1000C через внешнюю термопару (+-4C / +-5C)
• Дисплей: 6000-count, с подсветкой
• Зажим клещей: 45 мм (диаметр отверстия)
• Питание: 2 × AAA (батарейки в комплекте)
• Автоотключение: через 15 минут бездействия
• Вес: 235 г
• Размеры: 242×76,5×52 мм

Совместимость и монтаж

Клещи токовые UT206A+ совместимы со всеми стандартными измерительными щупами и термопарой, входящей в комплект. Для измерения тока достаточно зафиксировать один фазный или нулевой провод внутри зажима - разрыв цепи не требуется. Щупы подключаются к разъемам на корпусе для измерения напряжения, сопротивления и температуры. Устройство имеет автоматический выбор диапазона - ручная настройка не нужна.

Безопасность и стандарты

Клещи токовые UT206A+ соответствуют категории безопасности CAT III 1000 В и CAT IV 600 В - допущены к работе в распределительных щитах и на вводах мощного оборудования. Защита IP67 не указана - устройство не предназначено для работы во влажной среде или под дождём. Не используйте при наличии открытых токоведущих частей вне изоляционных кожухов.

Преимущества

• Бесконтактный детектор напряжения NCV - позволяет определить наличие напряжения без контакта с проводником
• Функция Data Hold - фиксирует показания на экране, удобно при замерах в труднодоступных местах
• Подсветка дисплея - обеспечивает видимость в плохо освещённых помещениях
• Измерение минимальных/максимальных значений - помогает выявить скачки нагрузки
• Звуковая прозвонка и проверка диодов - расширяют функционал без необходимости переносить тестер
• Автоматический выбор диапазона - исключает ошибки при настройке

Ограничения применения

• Не измеряет ток выше 1000 А - для более высоких значений требуются специализированные клещи
• Максимальный диаметр провода - 45 мм; не подходят для крупных шин или кабелей с большим сечением
• Точность измерения пускового тока снижена (+-5%) - используется только для ориентировочных оценок
• Температурная термопара требует прямого контакта с поверхностью - нельзя использовать для удалённого контроля
• Не герметичны - не применяйте в сырых, пыльных или агрессивных средах без защиты

Примеры использования

• Проверка пускового тока двигателя холодильника - клещи UT206A+ фиксируют импульс до 600 А без отключения сети
• Поиск обрыва в цепи управления станком - прозвонка и измерение сопротивления позволяют найти поврежденный участок
• Диагностика зарядки автомобильного аккумулятора - измерение постоянного тока и напряжения одновременно
• Контроль нагрева клемм в распределительном щите - термопара даёт точную температуру контактов
• Обследование системы освещения - определение частоты мерцания и уровня напряжения

Практические советы

• Убедитесь, что провод находится точно в центре отверстия клещей - смещение увеличивает погрешность
• При измерении тока в трехфазной системе измеряйте каждый провод отдельно - суммарный ток не покажут
• Используйте функцию REL (относительное измерение) для исключения фонового шума или сопротивления проводов
• Заменяйте батарейки при появлении символа “LOW” - слабый заряд влияет на точность
• Храните клещи UT206A+ в чехле - защита от ударов продлевает срок службы механических элементов
• Не используйте при температуре ниже −10 C или выше +50 C - выход за границы может вызвать сбои в работе
