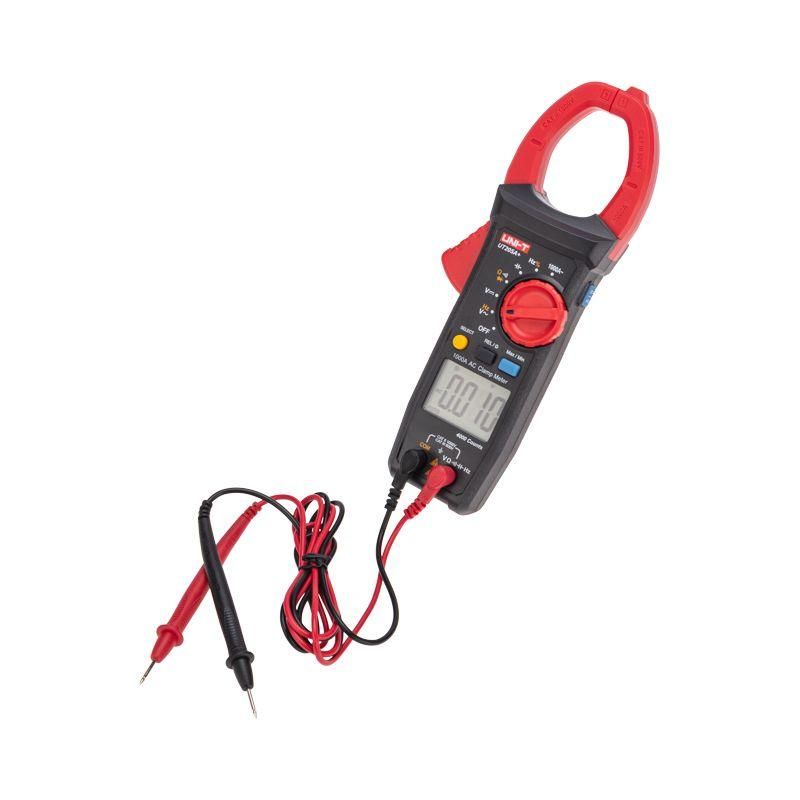

Токовые клещи UNI-T UT205А+ | 13-1065 SDS MEET

Клещи токовые UT205A+ SDS - многофункциональный цифровой прибор для точного измерения тока, напряжения, сопротивления и других параметров в электроустановках. Разработаны для профессионального использования, сочетают функции токовых клещей и мультиметра, подходят для диагностики и обслуживания оборудования в условиях ограниченного доступа.

Назначение и область применения

Клещи токовые UT205A+ SDS предназначены для бесконтактного измерения переменного и постоянного тока, а также для замера напряжения, сопротивления, емкости, частоты и коэффициента мощности. Подходят для работы с силовыми цепями, распределительными щитами, двигателями, преобразователями частоты и системами автоматизации. Особенно эффективны там, где невозможно отключить питание или разорвать цепь - например, при контроле нагрузки на кабеле в работе.

Технические характеристики

• Измерение переменного тока: до 1000 А (True RMS)
• Измерение постоянного тока: до 1000 А
• Измерение переменного напряжения: до 1000 В
• Измерение постоянного напряжения: до 1000 В
• Сопротивление: до 40 МОм
• Емкость: до 40 000 мкФ
• Частота: от 10 Гц до 10 МГц
• Скважность (коэффициент заполнения): 0,1 % – 99,9 %
• Ширина зажима / диаметр отверстия: 45 мм
• Индикация: ЖК-экран с 4000 counts
• Питание: 2 × AAA (1,5 В)
• Размеры: 242×76,5×52 мм
• Вес: 235 г
• Импеданс входа: ~10 МОм

Совместимость и монтаж

Клещи токовые UT205A+ SDS совместимы со всеми стандартными измерительными щупами, входящими в комплект. Для измерения тока достаточно зафиксировать клещи вокруг одного провода - не требуется разрыв цепи. Щупы используются для измерения напряжения, сопротивления и прозвонки. Устройство не требует внешнего питания, работает от встроенных батареек. Клеммы щупов соответствуют стандартным 4 мм разъемам. Обратите внимание: для измерения тока выше 1000 А устройство не предназначено - используйте специализированные клещи.

Безопасность и стандарты

Клещи токовые UT205A+ SDS соответствуют категории безопасности CAT III 1000 В и CAT IV 600 В, что позволяет безопасно применять их в распределительных сетях и на вводах в здания. Защита IP40 обеспечивает устойчивость к капельному попаданию воды и пыли. Автоматическое отключение через 15 минут снижает риск разрядки батареи при забытом включенном состоянии.

Преимущества

• Истинный среднеквадратичный метод измерения (True RMS) - точная работа с несинусоидальными сигналами (частотные преобразователи, светодиодные драйверы)
• Автоматический выбор диапазона - исключает ошибки при переключении пределов
• Функция Data Hold - фиксирует показания на экране, удобно при измерениях в труднодоступных местах
• Подсветка дисплея - повышает видимость в темноте или внутри щитов
• Звуковая прозвонка и проверка диодов - позволяют использовать прибор как полноценный мультиметр
• Измерение минимальных/максимальных значений - выявляет пики нагрузки без необходимости постоянного наблюдения

Ограничения применения

• Не предназначен для измерения токов выше 1000 А - превышение может повредить датчик
• Напряжение выше 1000 В измерять нельзя - риск поражения током
• Не рассчитан на работу в условиях повышенной влажности, погружения или воздействия масла/агрессивных жидкостей
• При измерении малых токов (<1 A) возможна погрешность из-за влияния соседних проводников - соблюдайте расстояние между проводами
• Диапазон емкости до 40 000 мкФ - не подходит для тестирования больших конденсаторов в высоковольтных установках

Примеры использования

• Проверка тока потребления насоса в системе водоснабжения без отключения питания
• Диагностика перегрузки на автоматах в распределительном щите
• Настройка частотного преобразователя - измерение выходного тока и частоты одновременно
• Поиск утечек тока в цепях освещения с использованием прозвонки и измерения сопротивления
• Контроль качества сигнала в системах управления промышленными роботами

Практические советы

• Убедитесь, что провод находится точно в центре отверстия клещей - смещение увеличивает погрешность
• При измерении тока в трехфазной системе измеряйте каждый фазный провод отдельно - не помещайте все три жилы в клещи сразу
• При длительной работе следите за уровнем заряда батареек - индикация разряда появится заранее
• Используйте чехол из комплекта для защиты от ударов и загрязнений при перемещении между объектами
• Для точных измерений сопротивления отключите питание цепи - наличие напряжения искажает результат
• При работе в условиях сильных помех (например, рядом с частотниками) временно отключите функцию Auto Range - она может давать колебания показаний
