КМ LO2197 Консоль-Страт двойная усилен 41х21 2KSSU21-500 осн.50-450 L500 2.5мм сталь КМ-Профиль

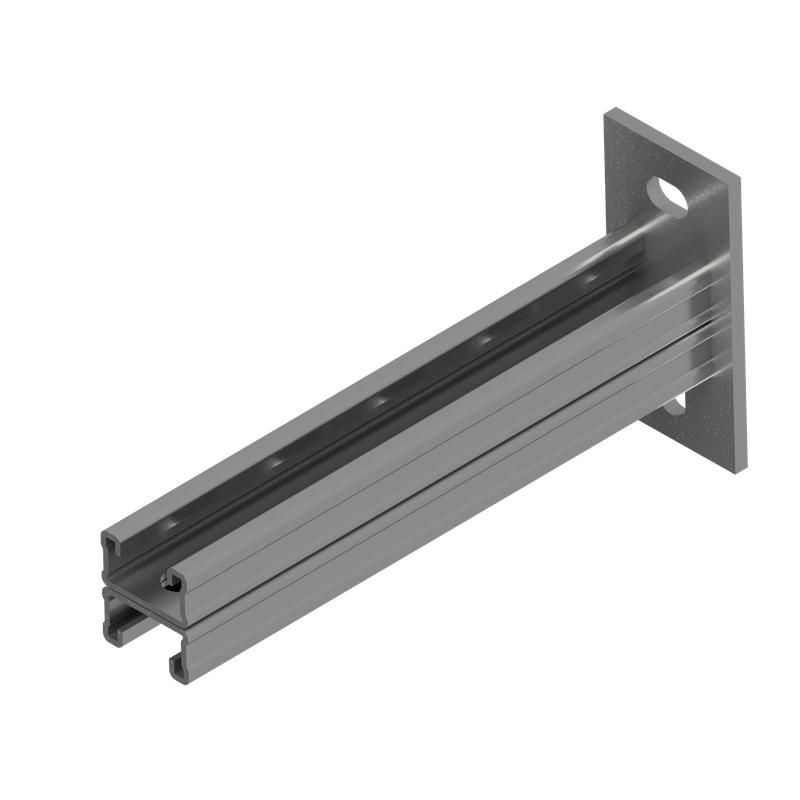

Консоль-страт двойная усиленная 41х21 L500 s:2,5 мм КМ-профиль - это готовый к установке настенный кронштейн из оцинкованной стали для надёжного крепления кабельных трасс и опорных конструкций. Продукт предназначен для внутреннего монтажа в помещениях с сухим или слабоагрессивным климатом, обеспечивает высокую нагрузочную способность без необходимости сварки.

Назначение и область применения

Консоль-страт двойная усиленная 41х21 L500 s:2,5 мм КМ-профиль используется для монтажа кабельных лотков и трубопроводов на вертикальных поверхностях - стенах, колоннах, стойках. Подходит для формирования жёстких опорных систем в распределительных щитах, технологических коробах, шахтах и на производственных площадках. Элемент совместим со страт-профилем и позволяет собирать модульные кабельные трассы без сварки.

Технические характеристики

• Тип изделия: Настенный кронштейн (двойная усиленная консоль)
• Размеры: Длина 500 мм, габариты 41×21 мм
• Толщина материала: 2,5 мм
• Материал: Сталь оцинкованная электрохимическим способом
• Покрытие: Цинк - защищает от коррозии
• Несущая способность: 3,37 кН (эквивалентно ~340 кг равномерно распределённой нагрузки)
• Ширина лотка: Совместима с лотками 50–450 мм
• Цвет: Серый
• Огнестойкость: Да - материал не поддерживает горение
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускается использование в закрытых помещениях с контролируемым микроклиматом

Совместимость и монтаж

Консоль-страт двойная усиленная 41х21 L500 s:2,5 мм КМ-профиль крепится к поверхности через отверстия в основании с помощью анкеров, дюбелей или болтов. Для монтажа на страт-профиль используются специальные зажимы или самонарезающие винты. Конструкция не требует предварительной сборки - изделие уже готово к установке. Монтаж возможен на бетон, кирпич, металлические конструкции. Не рекомендуется использовать для крепления на деревянные или гипсокартонные поверхности без дополнительных усиливающих элементов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждается составом материала - сталь с цинковым покрытием не выделяет токсичных веществ при нагреве. Соответствие нормам пожарной безопасности делает продукт подходящим для объектов с повышенными требованиями к электробезопасности и противопожарной защите.

Преимущества

• Высокая прочность благодаря увеличенной толщине материала (2,5 мм) и двухплечевой конструкции
• Готовая форма - не нужна сварка, резка или сборка
• Защита от коррозии - электрохимическое цинкование повышает срок службы в условиях влажности
• Поддержка широкого спектра лотков - от 50 до 450 мм
• Серый цвет - маскирует следы эксплуатации и легко сочетается с большинством кабельных систем

Ограничения применения

• Не предназначена для открытого монтажа на улице - цинковое покрытие недостаточно для агрессивной внешней среды
• Не рекомендуется применять в местах с постоянным контактом с химически активными жидкостями (кислоты, щёлочи, растворители)
• Запрещено использовать при температуре ниже -40C - риск хрупкости стали
• Не подходит для крепления тяжёлых оборудования массой более 340 кг - требуется распределение нагрузки на несколько точек

Примеры использования

• Фиксация кабельных лотков в серверных комнатах и распределительных щитах
• Обустройство кабельных трасс на заводах, в цехах с оборудованием (станки, конвейеры)
• Монтаж силовых и слаботочных каналов в офисных зданиях и медицинских учреждениях
• Создание опорных рам для кабельных решёток в подземных переходах и тоннелях

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с выбранным крепёжом (диаметр отверстий рассчитан под M8-M10)
• При установке на бетон используйте анкерные болты с пластиковыми втулками - так снижается риск растрескивания основания
• Для длинных участков трассы устанавливайте консоли с шагом не более 1,5 метра - это сохраняет жёсткость системы
• При работе с несколькими уровнями лотков - располагайте консоли строго по уровню, чтобы избежать перекоса
• Артикулы lo2197, 2kssu21*500 и 2kssu21-500 - все обозначают один и тот же продукт; выбирайте любой из них при заказе
