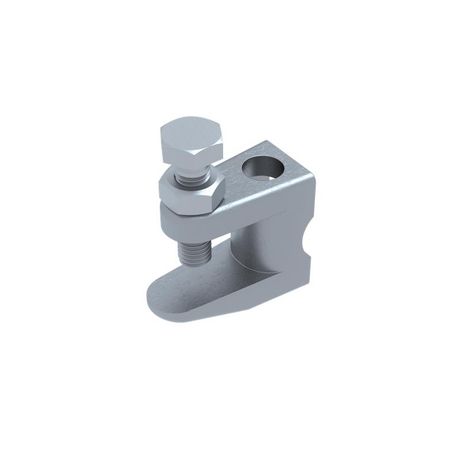

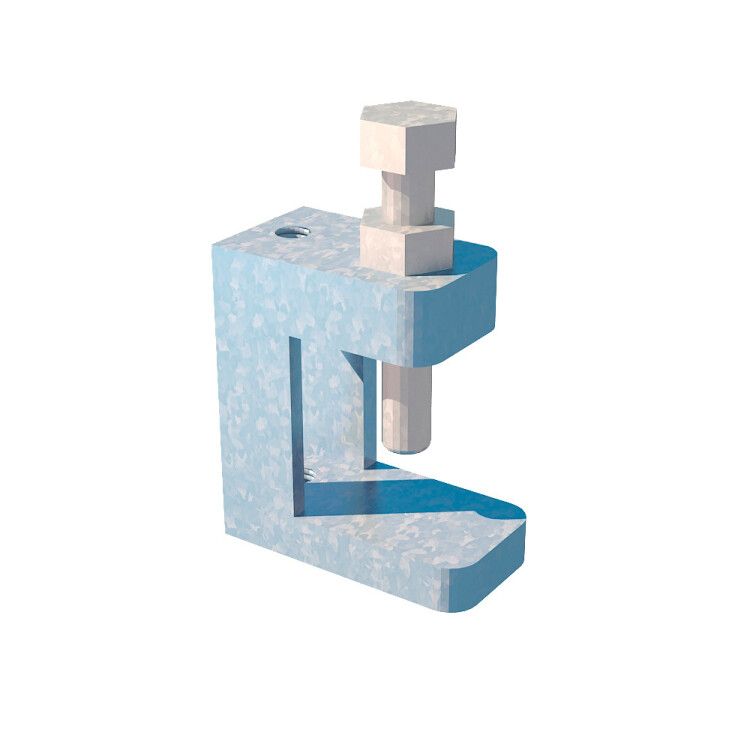

Струбцина М8 | FV8 КМ-профиль LO0972

Струбцина М8 для КМ-профиля - это надёжный крепёжный элемент для монтажа шпилек и траверс на КМ-профили без сверления и сварки. Бренд КМ-Профилю и артикулы fv8, lo0972 обеспечивают совместимость с системой профилей, используемых в промышленной автоматизации и энергетике.

Назначение и область применения

Струбцина М8 для КМ-профиля применяется для крепления трубопроводов, кабельных трасс, воздуховодов и других элементов к стальным балкам через монтажные профили КМ-профиля. Подходит для установки в помещениях - например, на заводах, в цехах, распределительных пунктах, серверных и HVAC-системах. Элемент заменяет сварные соединения, ускоряя сборку и позволяя менять расположение оборудования без демонтажа основной конструкции.

Технические характеристики

• Рабочий диапазон: 0–19 мм - позволяет зажимать профили толщиной до 19 мм, включая типовые КМ-профили
• Метрическая резьба: M8 - стандартная резьба для крепления гаек, хомутов, кронштейнов и других компонентов
• Материал: сталь с цинковым покрытием - повышает коррозионную стойкость, сохраняет прочность
• Допустимая полезная нагрузка: 1765 Н (~180 кг) - рассчитана на умеренные механические воздействия
• Цвет: светло-серый - соответствует цвету КМ-профилей, не требует дополнительного окрашивания
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущена к использованию во внутренних помещениях с нормальной влажностью и слабоагрессивными средами

Совместимость и монтаж

Струбцина М8 для КМ-профиля совместима исключительно с профилями серии КМ-профиль, имеющими стандартную толщину стенки до 19 мм. Для монтажа:

• Зажимается между двумя параллельными плоскостями профиля - не требуется сверление
• Шпилька M8 вставляется в корпус и фиксируется гайкой
• Гайка затягивается ключом на 13 мм - усилие не должно превышать рекомендованное, чтобы не деформировать профиль
• После монтажа шпилька остаётся доступной для последующего крепления оборудования

Не подходит для крепления к круглым трубам, уголкам или профилям с толщиной более 19 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Цинковое покрытие защищает от коррозии в условиях сухих и слабоагрессивных сред. Применение вне указанных условий снижает срок службы.

Преимущества

• Отсутствие сварки и сверления - минимизирует риск повреждения профиля и ускоряет монтаж
• Обратимость - крепление можно снимать и переустанавливать без потери функциональности
• Высокая жесткость - стальная конструкция выдерживает значительные статические нагрузки
• Совместимость с серийным КМ-профилем - гарантирует точное соответствие посадочному контуру

Ограничения применения

• Не предназначен для наружной эксплуатации - цинк не защищён от постоянного воздействия осадков и солевых аэрозолей
• Не использовать в агрессивных средах: химических цехах, морских портах, кислотных производствах
• Ограниченная толщина профиля - не работает с профилями толще 19 мм
• Не рассчитана на динамические или ударные нагрузки - не подходит для вибрационного оборудования без дополнительной амортизации

Примеры использования

• Подвеска кабельных лотков к несущим балкам через КМ-профиль
• Фиксация воздушных каналов в системах вентиляции
• Крепление трубопроводов малого диаметра в производственных цехах
• Установка датчиков, щитов управления и светильников на рамы из КМ-профиля

Практические советы

• Перед монтажом проверьте толщину профиля - она должна быть ≤19 мм; иначе струбцина не зафиксируется
• Используйте гайки и шайбы того же класса прочности, что и струбцина - не применять самодельные или некалиброванные элементы
• При многократном демонтаже следите за состоянием резьбы - при появлении люфтов замените деталь
• Артикулы fv8 и lo0972 взаимозаменяемы - различаются лишь партией выпуска, но не конструкцией
• Для защиты от влаги в помещениях с повышенной влажностью дополнительно смазывайте резьбу антикоррозийной paste
