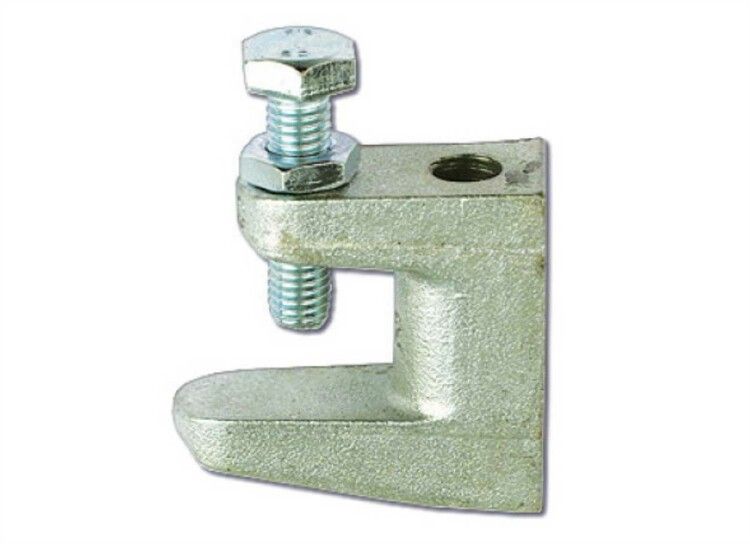

Струбцина М8 | CM300800 DKC ДКС

Струбцина М8 от DKC (арт. cm300800) - это надёжный крепёжный элемент для фиксации резьбовых шпилек к металлическим профилям и балкам, обеспечивающий устойчивую базу для подвеса кабельных трасс и трубопроводов через хомуты.

Назначение и область применения

Струбцина М8 предназначена для создания жёсткого анкерного узла на несущих конструкциях - например, на стальных балках, уголках или профилях. Она используется для крепления резьбовой шпильки, к которой затем монтируются хомуты, кронштейны или другие элементы подвески. Подходит для прокладки силовых и слаботочных кабелей, воздуховодов, труб малого диаметра, а также для фиксации оборудования в помещениях с повышенными требованиями к безопасности - в промышленных зонах, офисах, ЖКХ, на объектах энергетики.

Технические характеристики

• Метрический размер резьбы: M8 - позволяет использовать стандартные болты и гайки M8 для сборки;
• Допустимая нагрузка: 180 Н - максимальная статическая нагрузка на саму струбzinу при её креплении к основе;
• Допустимая полезная нагрузка: 1800 Н - суммарная масса оборудования, которое можно подвесить через эту струбцинu, включая вес хомутов, кабелей и труб;
• Диаметр трубы/кабеля: до 18 мм - оптимально для одиночных или групповых кабелей, малых трубопроводов;
• Материал: сталь - обеспечивает высокую механическую прочность;
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности;
• Исполнение: с внутренней резьбой - шпилька вворачивается внутрь струбцины, что исключает необходимость внешнего крепления;
• Климатическое исполнение: УХЛ(1,5) - рассчитана на работу в закрытых помещениях с умеренным и холодным климатом, включая неотапливаемые зоны;
• Цвет: светло-серый - соответствует цветовой гамме промышленного крепежа DKC.

Совместимость и монтаж

Струбцина М8 совместима с любыми болтами и гайками стандарта M8. Для монтажа требуется предварительно просверлить отверстие в несущей конструкции, вставить шпильку через струбcinу и затянуть стопорную гайку. Гайка фиксирует положение шпильки, препятствуя самоотвинчиванию. Рекомендуется использовать момент затяжки 4–6 Нм. Крепление выполняется на плоских поверхностях - не подходит для изогнутых или тонких листов без усиления.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству DKC. Все компоненты проходят контроль прочности и точности резьбы. Соответствует нормам для промышленного крепежа в России и странах ЕАЭС. Цинковое покрытие соответствует ГОСТ 9.306.

Преимущества

• Высокая несущая способность - допустимая полезная нагрузка 1800 Н позволяет подвешивать значительные массивы кабелей и труб;
• Уникальная система “болт + стопорная гайка” - исключает проворачивание и ослабление крепления даже при вибрациях;
• Цинковое покрытие - продлевает срок службы в средах с колебаниями влажности;
• Фиксированная внутренняя резьба - упрощает монтаж, снижает риск перекоса при установке;
• Совместимость с сериями M5 Combitech - позволяет использовать в единых системах крепления DKC.

Ограничения применения

• Не предназначен для работы на открытом воздухе - климатическое исполнение УХЛ(1,5) не предусматривает постоянного воздействия осадков и прямого солнца;
• Не рекомендуется для крепления к тонкостенным материалам (менее 2 мм) без предварительного усиления;
• Запрещается использование с резьбой отличной от M8 - несовместимость может привести к деформации или отказу;
• Не применяется в качестве самостоятельного крепления для тяжёлого оборудования - всегда требует комбинирования с хомутами или кронштейнами.

Примеры использования

• Подвес кабельных лотков с силовыми проводами в серверной комнате;
• Фиксация медных труб отопления диаметром до 18 мм в техническом помещении;
• Крепление распределительных щитов через кронштейны к стальным балкам;
• Установка воздуховодов малого сечения в промзоне с высокими требованиями к виброустойчивости.

Практические советы

• Перед монтажом проверьте глубину сверления - шпилька должна полностью войти в струбcinу, чтобы гайка могла плотно прилегать;
• Используйте пружинные шайбы при работе на вибрирующих конструкциях - это увеличит долговечность соединения;
• Не затягивайте гайку слишком сильно - превышение момента может повредить резьбу внутри струбцины;
• При использовании нескольких струбцин М8 в одной системе - соблюдайте равномерность нагрузки между всеми точками крепления;
• Для удобства сборки используйте струбцину М8 в паре с хомутами серии Combitech - они имеют одинаковый шаг и цветовое оформление.
