Кнопка 10АХ-250В Эра12 графит 12-1111-12 ЭРА Б0047836

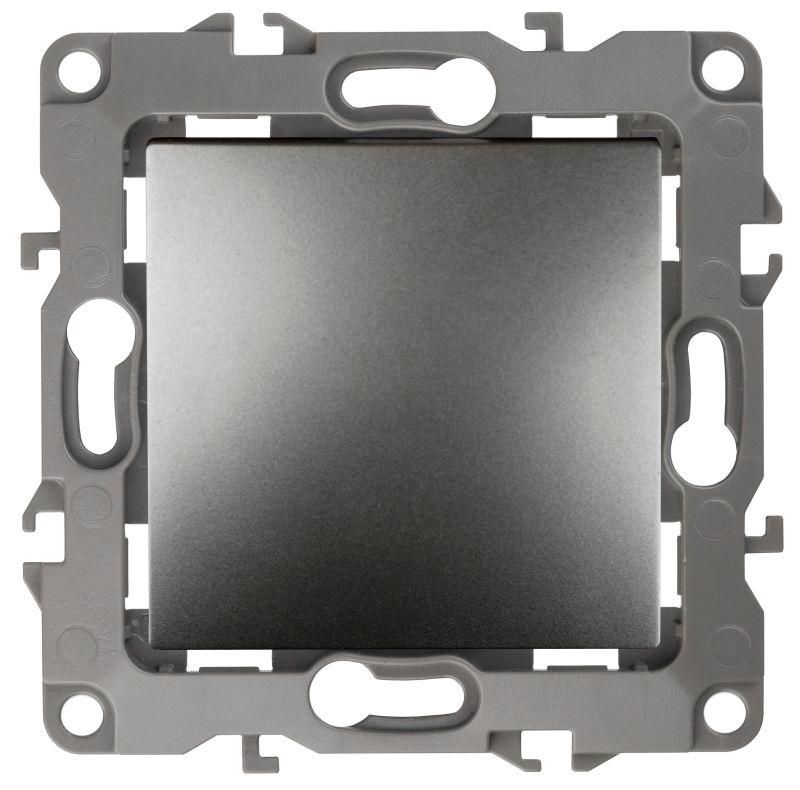

Кнопка Эра 12 с артикулом б0047836 - однокнопочный выключатель для скрытой установки, рассчитанный на работу в сетях до 250 В и тока до 10 А. Подходит для управления освещением и бытовыми приборами в жилых и офисных помещениях. Корпус выполнен из термопласта без галогенов, поверхность - глянцевая серая, имитирующая графит.

Назначение и область применения

Кнопка Эра 12 предназначена для коммутации нагрузки до 10 А в однофазных цепях переменного тока до 250 В. Применяется в системах внутреннего освещения, управляемых с одного места - например, включение света в комнате, коридоре или на лестнице. Устанавливается исключительно внутри стен в подрозетники, что обеспечивает эстетичный вид без внешних элементов. Подходит для новых и реконструированных помещений с подготовленной проводкой.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не герметичен
• Тип механизма: однокнопочный, клавишного типа (качание)
• Материал корпуса: термопласт, без галогенов
• Цвет: серый (графит)
• Отделка: глянцевая
• Габариты: 75×75×45 мм
• Минимальная глубина встраивания: 45 мм
• Тип серии: рамочная Эра 12

Совместимость и монтаж

Кнопка Эра 12 устанавливается в стандартные подрозетники круглой формы с диаметром от 68 мм. Крепление осуществляется двумя способами: на распорные лапки и через винты - это позволяет надёжно фиксировать устройство даже в слабо закреплённых коробках. Для завершения внешнего вида требуется установить декоративную рамку, которая продается отдельно. Совместима со всеми рамками серии Эра 12 и Эра 12 Сатин:

• Однопостовые: 12-5001-xx / 12-5101-xx
• Двухпостовые: 12-5002-xx / 12-5102-xx
• Трёхпостовые: 12-5003-xx / 12-5103-xx
• Четырёхпостовые: 12-5004-xx / 12-5104-xx
• Пятипостовые: 12-5005-xx / 12-5105-xx

Цвет рамки должен соответствовать цвету кнопки - для графита используйте код xx=12. Без рамки механизм не имеет законченного дизайна и не предназначен для открытой эксплуатации.

Безопасность и стандарты

Кнопка Эра 12 соответствует требованиям безопасности для бытовых выключателей. Отсутствие галогенов в материале снижает риск образования токсичных веществ при перегреве. Защита IP20 допускает использование только во внутренних помещениях с контролируемой влажностью - не применяйте в ванных, банях, на улице или в сырых подвалах.

Преимущества

• Удобное двухспособное крепление - надёжная фиксация в любых условиях монтажа
• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время
• Материал без галогенов безопаснее при возможном нагреве
• Широкий выбор совместимых рамок - можно подобрать любой цвет и стиль интерьера
• Стандартные размеры обеспечивают замену аналогов без переделки штроб

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности - IP20 не защищает от воды
• Не подходит для управления мощными нагрузками свыше 10 А (например, электрокотлы, тепловые насосы)
• Требует обязательной установки рамки; самостоятельное использование механизма без неё недопустимо
• Подходит только для скрытой установки - не используется в наружных или поверхностных монтажах

Примеры использования

• Включение света в спальной комнате через однокнопочный выключатель
• Управление точечным освещением в зале с использованием рамки 12-5002-12 (двупостовая, графит)
• Замена старого выключателя в квартире с сохранением существующего подрозетника
• Обустройство офисных кабинетов с единым стилем оформления всех выключателей

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть не менее 45 мм, иначе механизм не войдёт полностью
• Выбирайте рамку того же цвета, что и кнопка - для графита используйте код 12 (например, 12-5001-12)
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу
• Если планируете использовать в многопостовой рамке, убедитесь, что остальные посты также заполнены - пустые отверстия нарушают целостность системы
• При замене старого устройства отключите питание - даже при отключенном выключателе фаза может быть подведена прямо к контактам
