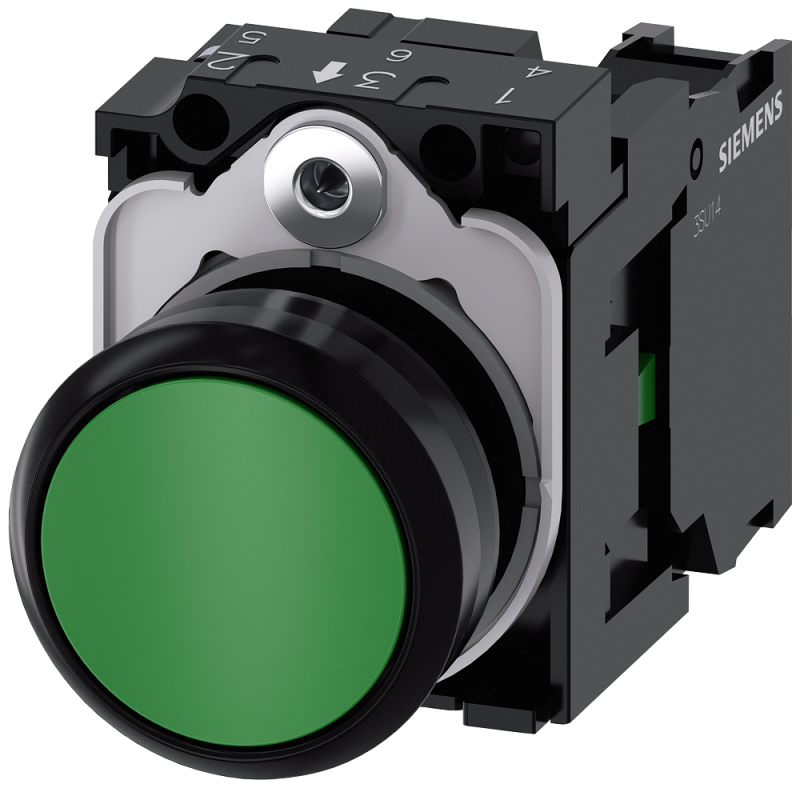

Кнопка 22мм круглая пластик зеленая плоская контакты мгновенного действия с держателем 1NO винтовые клеммы - 3SU1100-0AB40-1BA0 Siemens

Кнопка Siemens 3SU1100-0AB40-1BA0 — это компактная кнопка управления с мгновенным действием, предназначенная для надежной коммутации цепей в условиях повышенной запыленности и влажности. Подходит для установки на панели оборудования, где важна долговечность и четкий визуальный сигнал.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: включения, остановки или сброса устройств. Благодаря одному нормально разомкнутому контакту (1NO) она идеальна для задач, требующих замыкания цепи при нажатии — например, запуск двигателя, активация насоса или срабатывание сигнализации. Применяется в промышленной автоматизации: на станках, конвейерах, системах транспортировки, в пищевой и фармацевтической промышленности.

Технические характеристики

• Диаметр монтажного отверстия: 22,3 мм — обеспечивает точную посадку в стандартные панельные отверстия
• Высота: 11 мм — низкопрофильная форма, не выступает за поверхность панели
• Тип контактов: один нормально разомкнутый (1NO), мгновенное действие — контакт замыкается сразу при нажатии, размыкается при отпускании
• Тип клемм: винтовые — позволяют надежно закрепить провода сечением до 2,5 мм²
• Степень защиты: IP67 и IP69K — полностью герметична против пыли, воды под давлением и паровой мойки
• Цвет корпуса: зеленый — соответствует стандарту безопасности для команд “запуск”
• Цвет переднего кольца: черный — контрастный обод повышает видимость и улучшает эргономику нажатия
• Количество элементов управления: одна — предназначена для одиночного функционального действия

Совместимость и монтаж

Кнопка Siemens 3SU1100-0AB40-1BA0 устанавливается в панель через круглое отверстие диаметром 22,3 мм. Для фиксации используется резьбовое крепление внутри корпуса — после прохождения через отверстие, гайка затягивается с тыльной стороны. Переднее кольцо плотно прилегает к поверхности панели, предотвращая попадание влаги и пыли. Кабель подключается к винтовым клеммам: рекомендуется использовать жилы с изоляцией до 8 мм, без зачищенного участка более 6 мм. Монтаж допускается в вертикальном и горизонтальном положении.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 60947-5-1 для аппаратов управления. Высокий класс защиты IP67/IP69K позволяет применять ее в средах с частой мойкой (например, в пищевой промышленности). Цвет зеленого поля соответствует ГОСТ Р 50030.5.1, что гарантирует правильную интерпретацию функции “пуск” оператором.

Преимущества

• Герметичная конструкция — работает даже при прямом воздействии струи воды или пара
• Минимальная высота — не мешает другим элементам на панели
• Удобные винтовые клеммы — легко обслуживать, не требуют специнструментов
• Четкая визуальная индикация — зеленый цвет + черное кольцо снижают риск ошибочного нажатия
• Совместима со стандартными панелями — не нуждается в доработке отверстий

Ограничения применения

Не предназначена для постоянного удерживания в нажатом состоянии — длительное нажатие может вызвать перегрев контактов. Не следует использовать в качестве главного выключающего устройства (не имеет механической фиксации). Температурный режим ограничен: рабочая температура от -25°C до +70°C. Не подходит для взрывоопасных зон без дополнительной сертификации ATEX.

Примеры использования

• Запуск конвейера на линии производства
• Активация насоса в системе мойки бочек
• Сброс аварийной блокировки на оборудовании
• Ручной запуск системы подачи сырья в технологическом процессе

Практические советы

• Перед монтажом проверьте диаметр отверстия — он должен точно совпадать с 22,3 мм; меньшее отверстие не позволит установить кнопку, большее — нарушит герметичность
• При подключении используйте кабель с медными жилами, не применяйте алюминиевые — они плохо держатся в винтовых клеммах
• После монтажа протестируйте работу: нажмите кнопку несколько раз, убедитесь, что контакт замыкается без задержек
• Для условий с высокой вибрацией дополнительно закрепите провода хомутами рядом с клеммником
• При необходимости замены — кнопка снимается просто: открутите гайку сзади, вытяните корпус
