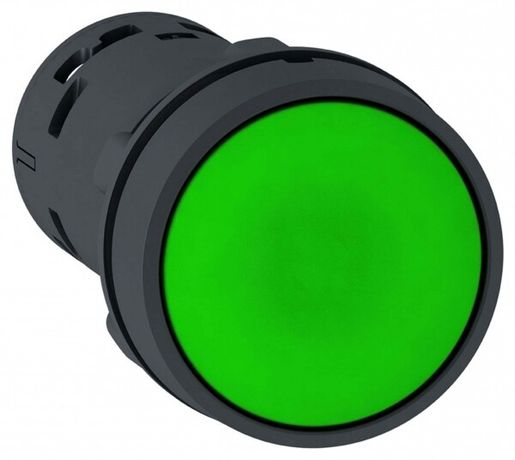

КНОПКА 22ММ ЗЕЛЕНАЯ С ВОЗВРАТОМ 2НО |XB7NA33| Schneider Electric APC

Кнопка 22 миллиметров зеленая с возвратом 2 нормально разомкнутых контакта от Schneider Electric, артикул xb7na33, предназначена для ручного управления электрическими цепями в промышленной автоматизации. Продукт относится к серии Harmony XB7 и сочетает надежную механическую конструкцию с высокой видимостью и защитой.

Назначение и область применения

Эта кнопка используется для запуска, остановки или активации оборудования через замыкание двух нормально разомкнутых (НО) контактов. Подходит для систем управления на станках, конвейерах, насосных установках и других промышленных объектах, где требуется однократное срабатывание без фиксации положения. Благодаря ярко-зеленому цвету и индикатору, её легко отличить от других элементов управления даже в сложных условиях освещения.

Технические характеристики

• Диаметр монтажного отверстия: 22 мм
• Тип механизма: пружинно-возвратный, без фиксации (возвращается в исходное положение после отпускания)
• Количество НО контактов: 2
• Максимальное напряжение: 220 В
• Цвет корпуса: зеленый
• Цвет переднего кольца: черный
• Форма: круглая
• Тип толкателя: цилиндрический, плоский
• Способ подключения: винтовые клеммы
• Степень защиты: IP54 (по лицевой стороне), IP20 (с задней стороны)
• Индикация: есть (светодиодный индикатор встроен в корпус)
• Количество элементов управления: один

Совместимость и монтаж

Кнопка монтируется на лицевую панель через отверстие диаметром 22 мм. Для установки необходимо просверлить отверстие соответствующего размера и закрепить устройство с помощью штатного крепления. Подключение проводов осуществляется через винтовые зажимы:

• Без наконечников: до 2,5 мм2 (максимум два провода)
• С наконечниками: до 1,5 мм2 (максимум два провода)

Рекомендуется использовать наконечники для многожильных проводов - это повышает надежность соединения и снижает риск окисления. Убедитесь, что панель имеет достаточную толщину для плотного прилегания корпуса.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60529 (защита IP54/IP20) и EN/IEC 60947-1 (электрические соединения). Конструкция обеспечивает двойную электрическую изоляцию, что делает её безопасной для использования в средах с повышенными требованиями к электроизоляции. Индикатор работает при номинальном напряжении 220 В - не подключайте к другим источникам питания.

Преимущества

• Яркий зеленый цвет и контрастное черное кольцо обеспечивают быстрое визуальное определение функции кнопки - снижаются риски ошибок при обслуживании.
• Высокая степень защиты IP54 предотвращает попадание пыли и брызг воды - подходит для цехов с влажностью, пылью или периодическими мойками.
• Пружинный механизм гарантирует точное возвратное действие - не требует дополнительных усилий для возврата в исходное состояние.
• Встроенный индикатор позволяет визуально контролировать состояние цепи (включен/выключен) без тестирования мультиметром.
• Компактный форм-фактор совместим с большинством стандартных щитов и панелей управления.

Ограничения применения

• Не предназначен для постоянного включения - только для импульсного действия (без фиксации).
• Защита IP54 не обеспечивает герметичность при длительном погружении в воду или воздействии мощных струй - не используйте в местах с прямым водным орошением.
• Напряжение 220 В - нельзя применять в сетях выше этого значения без согласования с проектом.
• Индикатор не является световым сигналом для внешних систем - он служит лишь для визуального контроля оператором.
• Не рекомендовано использование в агрессивных химических средах без дополнительной защиты корпуса - хотя материал устойчив, прямой контакт с растворителями может повредить поверхность.

Примеры использования

• Запуск станка ЧПУ на производстве - одна кнопка управляет двумя цепями: питанием двигателя и включением системы охлаждения.
• Аварийная остановка конвейера - зеленый цвет указывает на команду “пуск”, а не “останов” - удобно для стандартизированной панели.
• Управление насосом в пищевой промышленности - IP54 защищает от частых мытьев и паровой дезинфекции.
• Пункты техобслуживания - кнопка с индикатором показывает, когда оборудование находится под напряжением, даже при выключенном основном питании.

Практические советы

• Перед монтажом проверьте глубину корпуса - убедитесь, что он полностью помещается внутри панели без давления на кабели сзади.
• Используйте кабельные наконечники для медных многожильных проводов - это продлит срок службы контактов.
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть клеммника.
• Если кнопка будет использоваться в условиях вибраций, дополнительно закрепите ее с помощью резинового уплотнителя или клея на основе силикона (не на основе спирта).
• При замене аналога - всегда сверяйте артикул xb7na33 и серию Harmony XB7 - другие модели могут иметь отличающуюся внутреннюю коммутировку или степень защиты.
