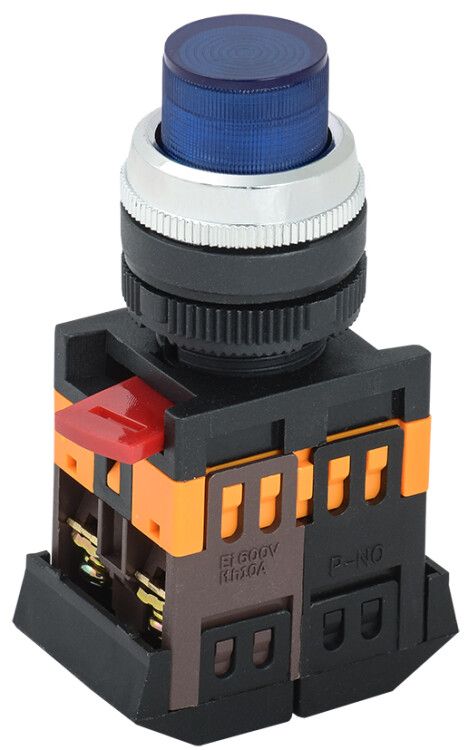

Кнопка ABLFP-22 синий d22мм неон/240В 1з+1р | BBT20-ABLFP-K07 GENERICA IEK

Кнопка нажимная диаметр 22 мм 1 зажим + 1 разрыв 240 В неоновая синяя от IEK (ИЭК), артикул bbt20-ablfp-k07 - это надёжный элемент управления для включения и выключения оборудования в электрических цепях переменного и постоянного тока. Подсветка синего цвета позволяет легко определить состояние кнопки в условиях слабого освещения.

Назначение и область применения

Кнопка нажимная диаметр 22 мм 1 зажим + 1 разрыв 240 В неоновая синяя используется для ручного управления магнитными пускателями, реле и другими устройствами автоматики. Применяется в силовых цепях переменного тока до 230 В и постоянного тока до 400 В. Подходит для установки на панелях управления станков, конвейеров, систем вентиляции, насосов и другого промышленного оборудования.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Напряжение питания: 230 В AC / DC
• Коммутируемый ток: 10 А
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Тип лампы подсветки: неоновая, синего цвета
• Механизм: самовозвратный - после нажатия возвращается в исходное положение
• Тип кнопки: высокая - обеспечивает удобное нажатие даже при использовании перчаток
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Способ монтажа: на лицевую панель через круглое отверстие
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Соответствие стандартам: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка нажимная диаметр 22 мм 1 зажим + 1 разрыв 240 В неоновая синяя совместима со всеми стандартными корпусами и панелями с отверстием 22 мм. Монтаж выполняется путём вставки в подготовленное отверстие и фиксации гайкой сзади. Для подключения используйте провода сечением до 2,5 мм2. Винтовые зажимы обеспечивают прочное соединение без необходимости специальных инструментов. Обратите внимание: кнопка не имеет переключающих контактов - она работает как комбинированный элемент с одним замыкающим и одним размыкающим контактом.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, что гарантирует безопасную эксплуатацию в промышленных условиях. Степень защиты IP40 предотвращает попадание твёрдых частиц размером более 1 мм, но не защищает от брызг воды или влаги - не применяйте в сырых помещениях или на улице. Климатическое исполнение УХЛ4 позволяет использовать изделие в закрытых неотапливаемых помещениях с умеренным климатом.

Преимущества

• Яркая неоновая подсветка синего цвета - хорошо видна в любых условиях освещённости
• Самовозвратный механизм - исключает необходимость удерживания кнопки
• Высокая форма кнопки - удобна для работы в перчатках и при ограниченном доступе
• Чёткое разделение контактов: чёрный - замыкающий, коричневый - размыкающий - снижает риск ошибок при монтаже
• Винтовое подключение - долговечное и не требует пайки

Ограничения применения

• Не предназначен для установки во влажных средах - IP40 не защищает от воды
• Не рекомендуется для частого циклического использования свыше 1000 раз в час - возможен преждевременный износ контактов
• Напряжение выше 230 В AC или 400 В DC не допускается - превышение может вызвать пробой изоляции
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Старт/стоп станка с ЧПУ - синяя кнопка визуально отличается от красной аварийной
• Управление насосом в системе водоснабжения - сигнал включения с подсветкой
• Панель управления конвейером - сочетание с другими кнопками по цветовой схеме
• Автоматические системы вентиляции - управление вентиляторами в помещении с низкой освещённостью

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не будет плотно фиксироваться
• При подключении соблюдайте полярность только для цепей постоянного тока; в цепях переменного тока - не имеет значения
• Не затягивайте винты слишком сильно - можно повредить изоляцию или пластиковую основу
• Для длительной службы избегайте механических ударов по кнопке - особенно при работе с инструментами рядом
• Если требуется защита от влаги - выбирайте модели с IP65/IP67, так как эта кнопка не предназначена для таких условий
