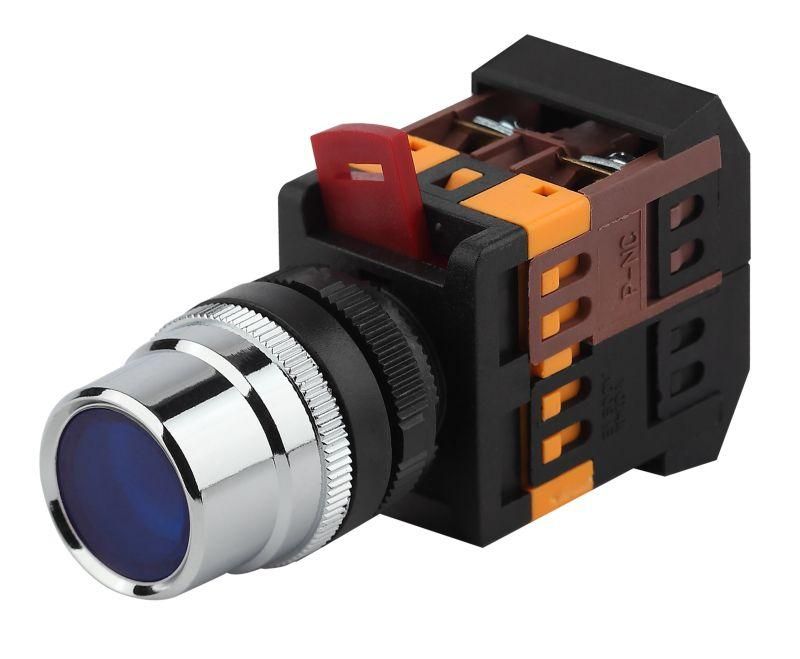

Кнопка управления ABLF-22 синий d22мм неон/240В1з+1р (10/400/3200) | Б0045651 ЭРА

Кнопка управления ABLF-22 синий d22мм неон 240В 1з+1р - это надёжный элемент управления с индикацией для коммутации цепей в пультах и распределительных щитах. Бренд ЭРА обеспечивает совместимость с типовыми решениями автоматизации, а артикул б0045651 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Кнопка управления ABLF-22 синий d22мм неон 240В 1з+1р используется для ручного управления электромагнитными устройствами: пускателями, реле, контракторами. Подходит для включения и выключения оборудования в системах автоматизации на объектах с переменным током 50 Гц до 230 В или постоянным током до 400 В. Применяется в промышленном оборудовании, станках, конвейерах, пультах управления. Синий цвет и неоновая индикация помогают быстро определить активную команду в сложных панелях.

Технические характеристики

• Напряжение питания: 230 В AC/DC
• Диаметр установочного отверстия: 22 мм
• Тип механизма: с самовозвратом (не фиксируется в нажатом положении)
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Общее число переключающих контактов: 2
• Индикация: да, неоновая лампа
• Цвет кнопки: синий
• Цвет переднего кольца: черный
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от пыли и воды)
• Метод подключения: винтовые зажимы
• Конструкция линзы: круглая
• Количество постов: 1

Совместимость и монтаж

Кнопка управления ABLF-22 синий d22мм неон 240В 1з+1р монтируется через отверстие 22 мм в лицевой панели. Установка осуществляется за счет фиксации сзади - достаточно вставить корпус и затянуть гайку. Кабель подключается к винтовым клеммам: два контакта (1 НЗ + 1 НО) позволяют реализовать базовые схемы управления. Совместима с любыми стандартными панелями толщиной до 8 мм. Для замены можно использовать только оригинальную головку - контактный модуль не меняется.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли, влаги или химических сред. Не применяется во взрывоопасных зонах, на улице или в сырых помещениях. Индикация неоновой лампой работает при напряжении 230 В - при более низком напряжении свечение будет слабым или отсутствовать.

Преимущества

• Яркая синяя индикация повышает узнаваемость команды в условиях плохого освещения
• Цилиндрический высокий толкатель удобен для нажатия даже в перчатках
• Раздельная конструкция (головка + модуль) упрощает ремонт - менять можно только поврежденную часть
• Чёрное переднее кольцо снижает блики и улучшает контраст индикатора
• Винтовое подключение надёжно и не требует специнструментов

Ограничения применения

• Не подходит для внешней установки - IP20 не защищает от влаги и пыли
• Не рекомендуется для частых циклов включения (>1000 раз/час) - возможен износ механики
• Неоновая лампа не работает при напряжении ниже 180 В
• Нельзя применять в цепях выше 230 В AC / 400 В DC - риск пробоя изоляции
• Отсутствуют дополнительные функции (фиксация, аварийный стоп, многопозиционность)

Примеры использования

• Включение станка на производстве - синяя кнопка обозначает “пуск”
• Остановка конвейера в логистическом комплексе
• Аварийный сброс системы в пульте управления
• Подтверждение действия в панели автоматики с индикацией

Практические советы

• Перед монтажом проверьте толщину панели - она должна подходить под зажимы кнопки (обычно 1–8 мм)
• При подключении используйте провода сечением 0,5–2,5 мм2 - они хорошо фиксируются в винтовых клеммах
• Не используйте кнопку в местах с повышенной вибрацией - возможно ослабление контактов
• Для долгой службы избегайте воздействия масел, растворителей и агрессивных паров
• При замене убедитесь, что новая кнопка имеет тот же тип контактов (1з+1р) и напряжение 230 В
