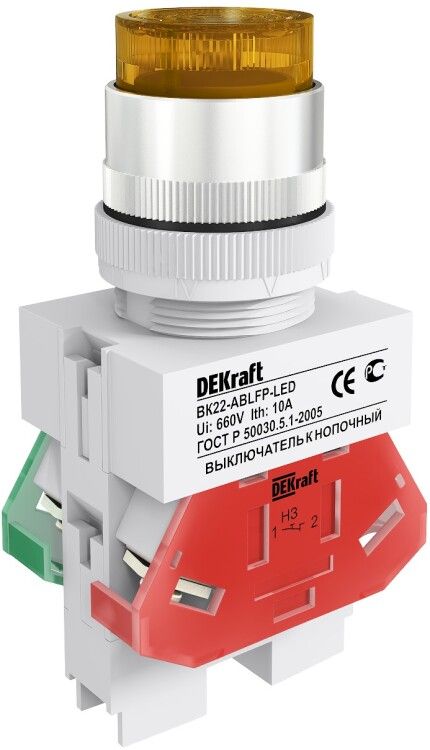

Выключатель кнопочный LED ABLFP ВК-22 d22мм 220В желт. DEKraft 25028DEK APC

Кнопка кнопочный выключатель ABLFP 22 мм желтый LED 220В ВК-22 от DEKraft - это компактный устройство для управления электрическими цепями с визуальной индикацией состояния. Подходит для монтажа на панелях оборудования, где требуется надежная и узнаваемая кнопка с LED-подсветкой. Артикул 25028dek соответствует серии ВК-22, которая используется в промышленной автоматизации.

Назначение и область применения

Кнопка кнопочный выключатель ABLFP 22 мм желтый LED 220В ВК-22 предназначен для ручного включения и отключения электрических цепей постоянного или переменного тока. Индикация светодиодом позволяет сразу определить, находится ли устройство в активном состоянии. Удобна для операторского контроля на пультах управления, станках, конвейерах, системах безопасности и других промышленных установках. Может использоваться как на неподвижных, так и на подвижных элементах оборудования.

Технические характеристики

• Тип напряжения: переменный ток (AC), 220 В
• Номинальный ток: 10 А
• Тип лампы: светодиод (LED)
• Диаметр отверстия для монтажа: 22 мм
• Тип кнопки: высокая, с выступающим цилиндрическим толкателем
• Механизм: без фиксации (возвратная пружина - кнопка возвращается в исходное положение после нажатия)
• Контакты: 1 нормально разомкнутый (NO) + 1 нормально замкнутый (NC)
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Цвет кнопки: желтый
• Цвет переднего кольца: хромированный
• Конструкция линзы: круглая, равномерно рассеивает свет LED
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Кнопка кнопочный выключатель ABLFP 22 мм желтый LED 220В ВК-22 монтируется через отверстие диаметром 22 мм в панели или двери корпуса. Для установки достаточно продеть контактную часть через отверстие и закрепить гайкой сзади. Переднее хромированное кольцо обеспечивает плотное прилегание и эстетичный вид. Кабель подключается к винтовым клеммам - подходят провода сечением до 2,5 мм2. Напряжение питания LED-индикатора совпадает с рабочим напряжением устройства - 220 В AC, поэтому внешний источник питания не нужен.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопкам и другим органам управления электрооборудования. Степень защиты IP54 гарантирует безопасную работу в условиях возможного попадания пыли и брызг воды - подходит для цехов, логистических участков, пищевых производств. Климатическое исполнение УХЛ4 позволяет использовать кнопку в неотапливаемых помещениях с умеренным климатом.

Преимущества

• Яркая желтая подсветка повышает заметность кнопки в сложных освещенных условиях
• Высокий толкатель удобен для нажатия даже в перчатках
• Комбинация NO+NC контактов позволяет применять кнопку в схемах управления с самоблокировкой или сигнализацией
• Хромированное кольцо снижает риск механических повреждений и улучшает долговечность
• Отсутствие необходимости во внешнем питании LED - экономия на проводке

Ограничения применения

• Не предназначена для работы при напряжении выше 220 В - использование на 380 В или 440 В недопустимо
• IP54 не обеспечивает герметичность - нельзя погружать в воду или мыть под сильным напором
• Работает только в пределах температурного диапазона УХЛ4: ниже −25C или выше +40C - возможны отказы
• Не имеет фиксации - не подходит для функций “вкл./выкл.” с удержанием, только импульсное управление
• Количество контактов ограничено - нельзя использовать для сложных многопозиционных схем без дополнительных модулей

Примеры использования

• Запуск и остановка станка на производстве
• Аварийная остановка на конвейере
• Индикация включения насоса или вентилятора
• Пульт управления в логистическом складе
• Кнопка сброса системы безопасности

Практические советы

• При монтаже проверьте глубину отверстия - толщина панели должна позволять плотно закрутить гайку без перекоса
• Используйте кабель с медными жилами и изоляцией, выдерживающей 300–500 В - даже при 220 В запас прочности важен
• Не затягивайте винтовые клеммы слишком сильно - можно повредить пластиковые детали внутри
• Желтый цвет кнопки хорошо сочетается с красными и черными панелями - выбирайте контрастные фоновые цвета для лучшей видимости
• Если требуется фиксация - используйте пару таких кнопок с реле или блоком управления
• Проверяйте целостность LED-индикации при первом включении - если не горит, убедитесь, что напряжение на входе действительно 220 В
