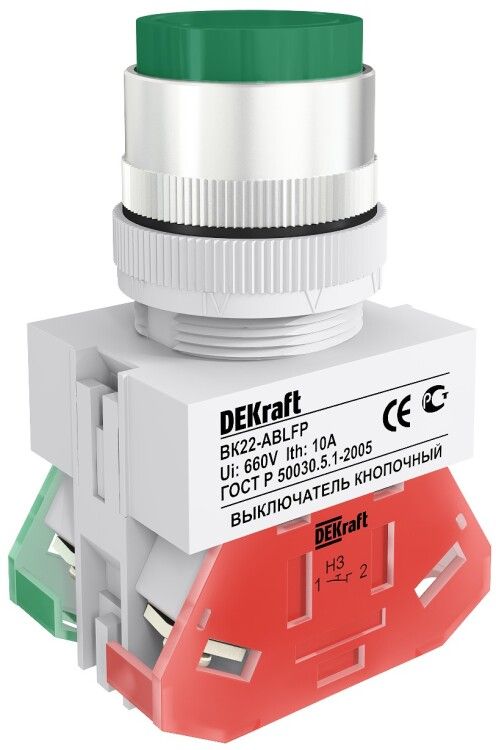

Выключатель кнопочный ABLFP ВК-22 d22мм 220В зел. DEKraft 25019DEK APC

Кнопка кнопочный выключатель ABLFP 22 мм 220В зеленый от DEKraft (арт. 25019dek) - это надежный однокнопочный устройство для управления электрическими цепями в промышленном оборудовании. Устройство имеет высокий выступающий толкатель, защиту IP54 и работает в сетях переменного тока 220 В, что делает его подходящим для условий производства и автоматизации.

Назначение и область применения

Кнопка кнопочный выключатель ABLFP 22 мм 220В зеленый используется для ручного включения и отключения электрических цепей. Подходит для управления пуском, остановкой, сбросом или сигналом в системах автоматизации. Часто применяется на станках, конвейерах, пультах управления, шкафах автоматики и других стационарных установках. Благодаря отсутствию фиксации, кнопка возвращается в исходное положение после нажатия - идеальна для импульсных команд.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип тока: Переменный (50/60 Гц)
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип подключения: Винтовые зажимы
• Степень защиты: IP54 - защищена от пыли и брызг воды
• Механизм: Без фиксации (возвратная кнопка)
• Цвет кнопки: Зеленый
• Цвет переднего кольца: Хром
• Тип толкателя: Цилиндрический, выступающий
• Конструкция линзы: Круглая
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, в закрытых помещениях
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Кнопка кнопочный выключатель ABLFP 22 мм 220В зеленый монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки требуется предварительно просверлить отверстие соответствующего размера. На задней стороне кнопки имеются два винтовых зажима для подключения проводов - максимальное сечение жилы до 2,5 мм2. Переднее хромированное кольцо обеспечивает плотную посадку и эстетичный вид. Устройство совместимо с любыми панелями из металла, пластика или композита толщиной до 8 мм. Не требует специальных инструментов - достаточно отвертки и сверла.

Безопасность и стандарты

Кнопка кнопочный выключатель ABLFP 22 мм 220В зеленый соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к управлению и коммутационным аппаратам. Степень защиты IP54 позволяет использовать её в средах с повышенной запыленностью и возможными брызгами воды - например, на участках с мойкой оборудования или в цехах с влажной средой. Климатическое исполнение УХЛ4 гарантирует работу при температуре от −25C до +40C, но не рекомендовано для открытых площадок или постоянного воздействия осадков.

Преимущества

• Простая и проверенная механика - долгий срок службы без обслуживания
• Чёткая тактильная реакция благодаря выступающему цилиндрическому толкателю
• Зеленый цвет кнопки соответствует стандарту безопасности - обозначает “пуск” или “работа”
• Хромированное кольцо повышает устойчивость к коррозии и улучшает внешний вид
• Винтовое подключение удобно для многожильных и одножильных проводов

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или прямого потока жидкости - IP54 недостаточен для уличного монтажа
• Не содержит встроенной индикации - нельзя использовать как световой указатель состояния системы
• Подходит только для переменного тока - несовместим с постоянным током (DC)
• Номинальный ток 10 А - не допускается подключение нагрузок выше этого значения
• Не рассчитана на взрывоопасные среды - не имеет взрывозащиты (Ex)

Примеры использования

• Кнопка старта на пульте управления станком с ЧПУ
• Аварийная остановка на конвейере (в паре с красной кнопкой)
• Импульсный сигнал ввода данных в контроллер PLC
• Включение насоса или вентилятора в распределительном щите
• Сигнал “готов” на панели контроля технологического процесса

Практические советы

• При монтаже используйте сверло точно 22 мм - меньший диаметр затруднит установку, больший - вызовет люфт
• Проверьте толщину панели: если она больше 8 мм, возможно потребуется удлинённый крепёж
• При подключении проводов не перетягивайте винты - это повредит контактные планки
• Для длительной эксплуатации в пыльных условиях периодически протирайте поверхность кнопки
• Кнопка кнопочный выключатель ABLFP 22 мм 220В зеленый от DEKraft хорошо сочетается с другими элементами серии ВК-22 - можно собирать унифицированные пульты
