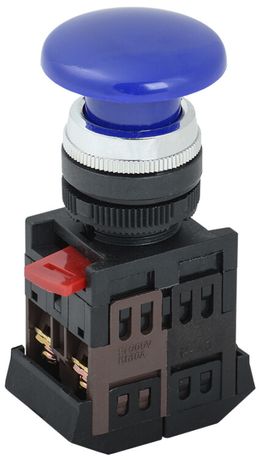

Кнопка AEА-22 "Грибок" синий d22мм 1з+1р | BBG30-AEA-K07 IEK

Кнопка нажимная Грибок синяя d22мм 1з+1р без подсветки от IEK (ИЭК), артикул bbg30-aea-k07 - это надёжное устройство для аварийной остановки оборудования в промышленных системах управления. Отличается простотой монтажа, механической прочностью и соответствием российским нормативам.

Назначение и область применения

Кнопка нажимная Грибок синяя d22мм 1з+1р без подсветки используется для экстренного отключения электрооборудования. Подходит для установки на панелях управления станков, конвейеров, насосных станций, печей и других промышленных систем. Синий цвет указывает на функцию «остановка» согласно стандартам безопасности. Устройство активирует один замыкающий (НО) и один размыкающий (НЗ) контакт одновременно - достаточно для коммутации цепей управления пускателями и реле.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 НЗ + 1 НО
• Коммутируемый ток: 10 А
• Напряжение: AC/DC до 230 В
• Тип подключения: винтовые зажимы
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Цвет: синий
• Фиксация: без фиксации - возвращается в исходное положение после отпускания
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая холодные и влажные условия
• Наличие подсветки: отсутствует
• Соответствие стандартам: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка нажимная Грибок синяя d22мм 1з+1р без подсветки монтируется через отверстие 22 мм в лицевой панели щита. Для установки требуется только просверлить отверстие и зафиксировать корпус с помощью штатного крепления. Винтовые зажимы обеспечивают надёжное соединение с проводами сечением до 2,5 мм2. Модуль совместим с большинством стандартных панелей и распределительных щитов. Контактный модуль можно заменить отдельно - без демонтажа всей кнопки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, регламентирующим безопасность кнопочных аппаратов. Цвет синий выбран в соответствии с рекомендациями по визуальному различению функций: красный - «старт», синий - «стоп». Защита IP40 предотвращает попадание инструментов и крупной пыли, но не обеспечивает герметичность - не применяйте в условиях повышенной влажности, брызг или мойки.

Преимущества

• Механизм без фиксации - позволяет быстро вернуть кнопку в исходное состояние после срабатывания
• Чёткая визуальная идентификация: синий грибок легко заметить даже в сложном панельном оформлении
• Двухконтактная система (1НЗ+1НО) - достаточна для управления типовой цепью пускателя
• Высокая долговечность: рассчитана на 10 лет работы при нагрузках до 10 А
• Простая замена контактного модуля - снижает время ремонта

Ограничения применения

• Не предназначен для установки во внешних условиях - степень защиты IP40 не защищает от влаги и осадков
• Не имеет подсветки - нельзя использовать там, где требуется визуальное определение состояния в темноте
• Не подходит для коммутации силовых цепей выше 10 А - только для управления (цепи контроля)
• Отсутствие фиксации делает её непригодной для режимов «вкл./выкл.» - только для импульсного действия

Примеры использования

• Аварийная остановка станка ЧПУ
• Кнопка «стоп» на пульте конвейера
• Отключение насосной группы при перегреве
• Экстренный выключатель в цехе с высокими рисками

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не будет плотно фиксироваться
• Подключите НО и НЗ контакты в зависимости от схемы управления: обычно НО замыкает цепь запуска, НЗ разрывает цепь питания
• Не используйте в местах с возможным воздействием масла, химических веществ или паров - материал корпуса не устойчив к агрессивным средам
• При сборке щита располагайте кнопку в доступном месте - она должна быть легко достижимой рукой даже при наличии препятствий
• Для повышения надёжности в условиях вибрации закрепите провода хомутами рядом с точкой подключения
