Кнопка аварийного останова SB4 в сборе 22мм 40мм ключ металл 1НО+1Н | SB4BS9445 SE APC

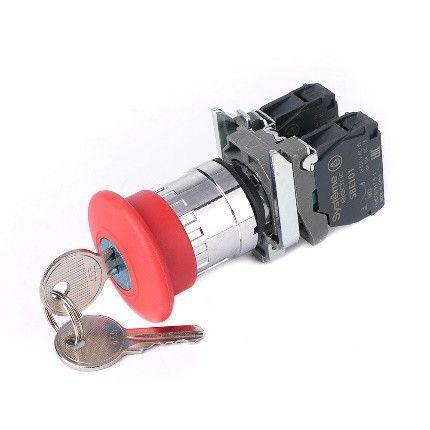

Кнопка аварийного останова в сборе 22мм 40мм ключ металл 1НО+1Н SE - надёжное устройство для экстренного отключения оборудования в промышленной среде. Выполнена в прочном металлическом корпусе, имеет красный толкатель с ключевой разблокировкой и соответствует требованиям IP65. Артикул sb4bs9445 из серии SB4 от бренда Systeme Electric предназначен для установки в шкафы управления, на станках и конвейерах.

Назначение и область применения

Эта кнопка используется для немедленного отключения питания или работы опасного оборудования в случае аварии, угрозы жизни или повреждения техники. Подходит для установки на промышленных станках, конвейерных линиях, насосных станциях, системах вентиляции и других устройствах, где требуется быстрый доступ к аварийному выключению. Применяется в цехах, на складах, в энергообъектах и зонах с высокой проходимостью персонала.

Технические характеристики

• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Диаметр головки (купола): 40 мм - обеспечивает удобный захват рукой даже в перчатках
• Тип контактов: 1 нормально замкнутый (1НО) + 1 нормально разомкнутый (1НЗ) - позволяет коммутировать два контура одновременно
• Рабочее напряжение: до 380 В переменного тока - совместима с большинством промышленных сетей
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды с любого направления
• Материал корпуса: металл - устойчив к механическим воздействиям и химическим агрессивным средам
• Цвет толкателя: красный - стандартизированная цветовая сигнализация аварийных функций
• Способ монтажа: встраиваемый - закрепляется через отверстие в панели
• Подключение: винтовые клеммы - надёжное и проверенное соединение проводов
• Разблокировка: только ключом - предотвращает случайное или несанкционированное включение после срабатывания

Совместимость и монтаж

Кнопка аварийного останова sb4bs9445 устанавливается в подготовленное круглое отверстие диаметром 22,5 мм. Для монтажа необходимо просверлить отверстие точно по размеру - меньшее отверстие не позволит вставить устройство, большее - нарушит герметичность и крепление. После вставки фиксируется гайкой с внутренней стороны панели. Кабель подключается к винтовым клеммам: вход - питание, выход - нагрузка. Обязательно соблюдайте полярность при подключении контактов НО и НЗ. Монтаж допускается в вертикальной и горизонтальной плоскости.

Безопасность и стандарты

Устройство соответствует международным требованиям к аварийным выключателям: степень защиты IP65 гарантирует работу в запылённых и влажных условиях. Цвет красного толкателя и принцип «только ключом» соответствуют ГОСТ Р 50030.5.1 и IEC 60947-5-1. Разблокировка ключом исключает самопроизвольное возобновление работы, что снижает риск травматизма.

Преимущества

• Высокая механическая прочность благодаря металлическому корпусу - выдерживает удары и вибрацию
• Герметичная конструкция IP65 - работает в сложных условиях: цеха с мойкой, на улице, в сырых помещениях
• Чёткий механизм с фиксацией - после нажатия остаётся в активном положении, пока не будет разблокирован ключом
• Два типа контактов (НО+НЗ) - позволяют использовать одну кнопку для управления двумя цепями (например, отключение двигателя и включение световой сигнализации)
• Совместимость с типовым монтажным отверстием 22 мм - легко заменяет аналоги других производителей

Ограничения применения

• Не предназначена для частых операций - рассчитана на аварийное использование, а не для регулярного включения/выключения
• Требует наличия ключа для возврата в рабочее состояние - возможна задержка восстановления работы при потере ключа
• Не подходит для взрывоопасных зон - отсутствует сертификат Ex
• Напряжение 380 В - не применяется в цепях постоянного тока выше 250 В или в высоковольтных системах (>500 В)

Примеры использования

• На станке ЧПУ - кнопка смонтирована на передней панели, чтобы оператор мог сразу остановить оборудование при заклинивании детали
• На конвейере в пищевом производстве - установлен в нескольких местах линии; при попадании человека в зону движения - нажимается, и вся линия останавливается
• В щите управления HVAC - используется для экстренной остановки вентиляторов при утечке хладагента
• На элеваторе или лифте обслуживания - кнопка размещена рядом с люком, чтобы можно было быстро отключить подъёмник при необходимости

Практические советы

• Перед установкой проверьте глубину отверстия - корпус кнопки sb4bs9445 имеет определённую длину, и недостаточно глубокое отверстие помешает плотному креплению
• Используйте только оригинальный ключ - сторонние ключи могут не подходить по форме и не позволить разблокировать механизм
• Проверяйте контактную группу мультиметром после монтажа - убедитесь, что НО замкнут, а НЗ разомкнут в обычном состоянии
• Обозначьте кнопку знаком «Аварийный останов» - это обязательно по правилам безопасности
• Регулярно проверяйте работоспособность - хотя устройство долговечно, тестирование раз в месяц снижает риск отказа в критический момент
