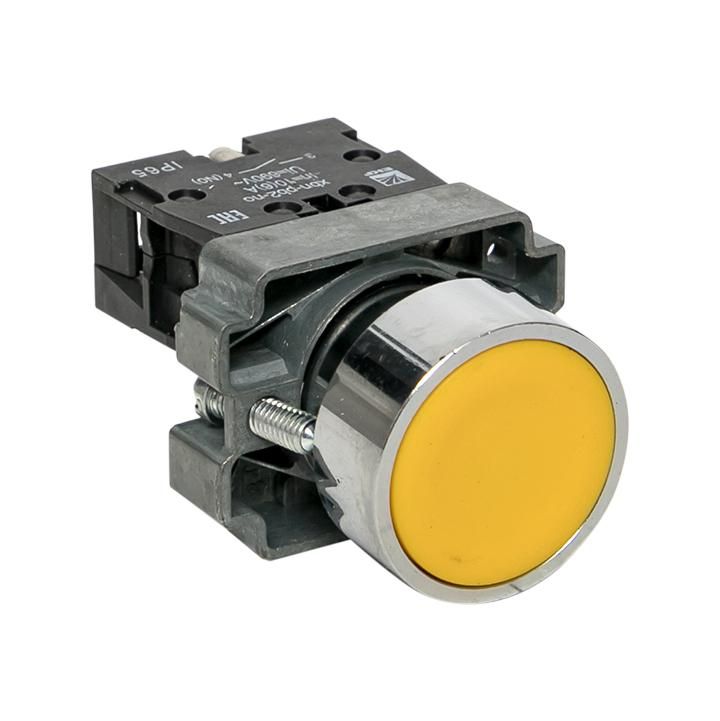

Кнопка BA51 желтая NO IP65 EKF PROxima - xb2-ba51-65

Кнопка BA51 желтая нормально открытая IP65 от EKF — компактный элемент управления с защитой от пыли и брызг воды, предназначен для ручного включения цепей в промышленной автоматизации. Артикул xb2-ba51-65 подходит для установки в кнопочные посты и распределительные щиты.

Назначение и область применения

Кнопка BA51 желтая нормально открытая IP65 используется для ручного запуска или остановки оборудования через замыкание электрической цепи. Её применяют там, где требуется надёжная и простая управляемость: на станках, конвейерах, насосных станциях, в системах аварийного отключения и устройствах автоматического включения резерва. Жёлтый цвет соответствует стандарту IEC 60073 — он обозначает команду «пуск» или «включение».

Технические характеристики

• Тип контакта: нормально открытый (НО) — цепь замыкается только при нажатии, после отпускания размыкается
• Количество контактных пар: одна
• Номинальное напряжение: 230 В переменного тока
• Максимальное рабочее напряжение: до 660 В переменного тока, до 400 В постоянного тока
• Степень защиты: IP65 — полностью защищена от пыли и устойчива к струям воды из любого направления
• Форма толкателя: цилиндрический, плоский — удобен для нажатия пальцем или ладонью
• Форма линзы: круглая, обеспечивает равномерную светопередачу при использовании с индикаторными лампами
• Переднее кольцо: металлическое, усиливает механическую прочность и служит для крепления в панели
• Габариты: 22×5×5 мм — компактный размер для плотной укладки в ограниченном пространстве
• Фиксация: без фиксации — кнопка возвращается в исходное положение сразу после отпускания
• Частота сети: совместима с 50/60 Гц

Совместимость и монтаж

Кнопка BA51 желтая нормально открытая IP65 монтируется в панель через отверстие диаметром 22 мм. Металлическое переднее кольцо фиксируется гайкой с внутренней стороны, что обеспечивает герметичность и устойчивость к вибрациям. Подходит для установки в кнопочные посты серии PROxima, шкафы управления, распределительные устройства. Кабель подключается к двум клеммам — вход и выход. Учитывайте, что кнопка не имеет собственной индикации — для сигнализации нужен внешний источник света.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 для аппаратов управления. Защита IP65 позволяет использовать её в условиях повышенной влажности, пыльных средах и на открытом воздухе при условии правильной установки. Соответствие номинальному напряжению 230 В гарантирует безопасную работу в бытовых и промышленных сетях.

Преимущества

• Высокая степень защиты IP65 — выдерживает жесткие условия производства
• Металлическое кольцо повышает долговечность и устойчивость к механическим воздействиям
• Компактные размеры позволяют экономить место в щитах и панелях
• Простая конструкция без сложных механизмов снижает риск отказа
• Цветовая стандартизация (жёлтый) ускоряет идентификацию функции оператором

Ограничения применения

• Не подходит для длительного удерживания в нажатом состоянии — отсутствует фиксация
• Не содержит встроенной индикации — требует внешних ламп или светодиодов для визуального контроля
• Работает только с одноцепочными схемами — нельзя использовать для многоканальных сигналов без дополнительных модулей
• Максимальный ток не указан — не рекомендуется применять в цепях выше 5 А без проверки нагрузки

Примеры использования

• Запуск двигателя конвейера на пищевом производстве
• Остановка станка ЧПУ при аварийной ситуации
• Активация системы подачи смазки в металлургическом цехе
• Подача сигнала «вкл» в пульте управления насосной станцией
• Элемент управления в щите АВР (автоматического включения резерва)

Практические советы

• При монтаже используйте резиновые прокладки между корпусом и панелью — это повысит герметичность и снизит вибрационный шум
• Проверьте посадочный диаметр отверстия — должен точно соответствовать 22 мм, иначе возможна деформация кольца
• Для работы в агрессивных средах (например, химических цехах) дополнительно уплотните места ввода кабеля
• Не используйте кнопку как основной коммутирующий элемент для мощных двигателей — она рассчитана на управление, а не на коммутацию больших токов
• При групповой установке нескольких кнопок следите за одинаковым уровнем высоты — это важно для эргономики и безопасности оператора
