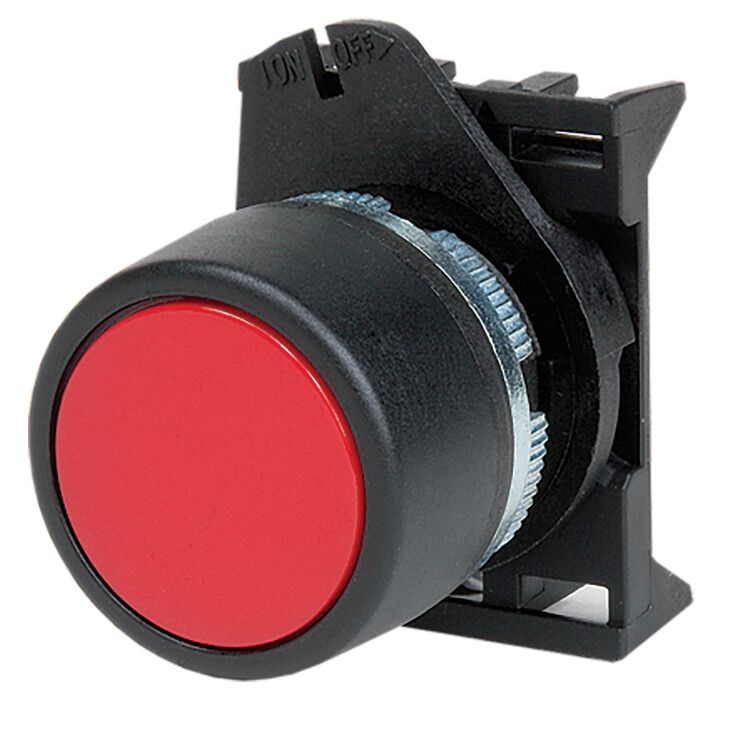

Кнопка плоская без фиксации, красная | ABHTR1 DKC ДКС

Кнопка плоская без фиксации, красная от бренда DKC (ДКС), артикул abhtr1 - это простой и надёжный элемент управления для цепей сигнализации и контроля оборудования. Подходит для установки на панели управления, где требуется однократное включение без удержания.

Назначение и область применения

Кнопка плоская без фиксации, красная предназначена для временного замыкания электрической цепи при нажатии. После освобождения кнопка автоматически возвращается в исходное положение. Применяется в системах управления: запуск/остановка механизмов, аварийные сигналы, тестирование оборудования. Часто используется на пультах станков, конвейеров, насосных станций и других промышленных устройствах.

Технические характеристики

• Напряжение: до 690 В переменного тока (AC)
• Тип толкателя: выступающий - обеспечивает удобное нажатие даже при перчатках
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Габариты: 22,5 × 22,5 × 22,5 мм - компактный формат для плотной компоновки
• Цвет: красная кнопка с чёрным передним кольцом - высокая видимость, соответствует стандартам безопасности
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Диапазон температур: от -25 C до +50 C - работает в холодных цехах и жарких помещениях
• Количество постов: один - управление одной цепью
• Способ монтажа: на лицевую панель - требует отверстие диаметром 22,5 мм
• Конструкция линзы: круглая - равномерное распределение света при использовании с индикацией
• Наличие переднего кольца: да - усиливает герметичность и эстетику установки

Совместимость и монтаж

Кнопка плоская без фиксации, красная abhtr1 устанавливается в подготовленное отверстие в панели диаметром 22,5 мм. Крепится с помощью резьбового фланца сзади. Для монтажа нужны стандартные инструменты: отвертка и сверло нужного диаметра. Совместима с контактными модулями серии Quadro, используемыми в панелях управления DKC. Не требует специальной настройки - после установки сразу готова к работе.

Безопасность и стандарты

Изделие соответствует требованиям по степени защиты IP65, что делает его пригодным для использования в условиях повышенной запылённости и влажности. Напряжение 690 В AC позволяет применять кнопку в большинстве промышленных сетей. Цветовая маркировка - красный - соответствует нормам безопасности для аварийных и экстренных функций.

Преимущества

• Удобный выступающий толкатель - легко нажимать даже в перчатках
• Защита IP65 - долгий срок службы в сложных условиях
• Чёткая цветовая индикация - красный цвет сразу указывает на функцию “стоп” или “авария”
• Компактные габариты - экономия места на панели
• Надёжная конструкция - отсутствие механических фиксаторов снижает риск поломки

Ограничения применения

• Не предназначен для постоянного удержания в нажатом состоянии - применяется только для импульсного действия
• Поддерживает только переменный ток (AC); не совместим с цепями постоянного тока (DC)
• Работает в ограниченном температурном диапазоне - не использовать ниже -25 C и выше +50 C
• Не имеет внутренней индикации - для подсветки требуется внешний источник

Примеры использования

• Кнопка “Стоп” на пульте станка - немедленное отключение при опасности
• Запуск конвейера вручную - однократное включение без удерживания
• Аварийная остановка насосной системы - быстрая реакция при утечке
• Тестовый режим оборудования - активация диагностики

Практические советы

• При монтаже проверьте точный диаметр отверстия - он должен быть точно 22,5 мм, иначе кнопка abhtr1 не будет плотно сидеть
• Избегайте установки рядом с источниками тепла выше +50 C - это снизит срок службы материала
• Для лучшей видимости в плохо освещённых зонах дополняйте кнопку внешней LED-индикацией
• При групповой установке нескольких кнопок соблюдайте цветовую стандартизацию: красный - всегда “стоп”, зелёный - “пуск”
• Кнопка плоская без фиксации, красная от DKC (ДКС) - часть серии Quadro; её можно сочетать с другими элементами этой же серии для единого дизайна панели
