Кнопка BS542 поворотная красная грибок NC IP65 PROxima | xb2-bs542-65 EKF

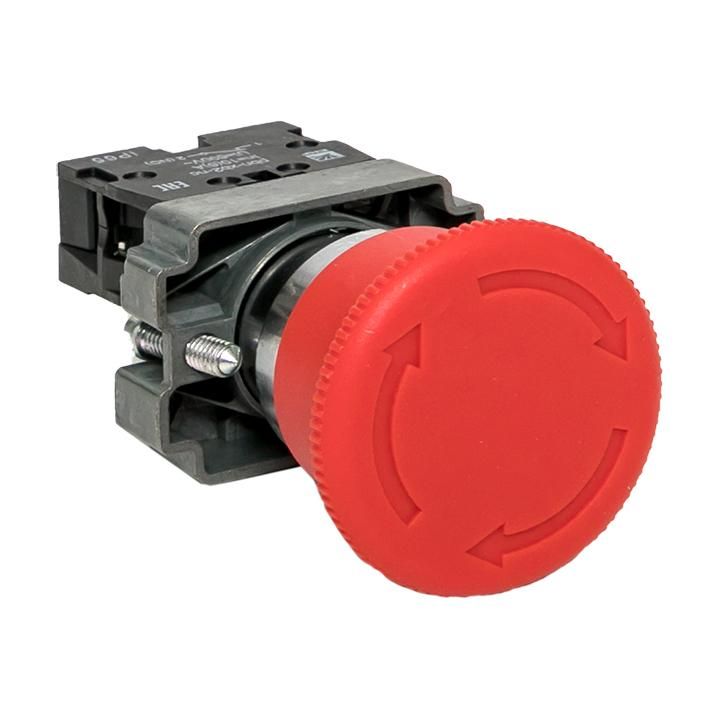

Кнопка поворотная красная грибок NC IP65 BS542 от EKF - это надёжное устройство аварийной остановки с механической фиксацией, предназначенное для быстрого отключения оборудования в экстренных ситуациях. Артикул xb2-bs542-65 соответствует стандарту BS542 и подходит для установки в промышленных щитах и на станках.

Назначение и область применения

Кнопка поворотная красная грибок NC IP65 BS542 используется для аварийного отключения электрооборудования. Её основная задача - обеспечить немедленную остановку машины или линии при возникновении опасности. Применяется на станках, конвейерах, насосных станциях, прессах и других устройствах, где требуется быстрая и надёжная остановка. Красный цвет и грибовидная форма соответствуют требованиям безопасности: её легко заметить и нажать даже в условиях стресса или ограниченной видимости.

Технические характеристики

• Тип контакта: один нормально замкнутый (NC) - при нажатии контакт размыкается, прекращая питание
• Номинальное напряжение: 230 В переменного тока
• Степень защиты: IP65 - полностью герметична от пыли и защищена от струй воды из любого направления
• Фиксация: после нажатия кнопка остаётся в положении “включено” - требует поворота для возврата
• Тип толкателя: цилиндрический грибок - большая площадь для удобного нажатия рукой или ладонью
• Габариты: 22×22×11 мм - компактный размер для плотной установки
• Материал переднего кольца: металл - прочная и долговечная рамка вокруг кнопки
• Установочные места: два - позволяют закрепить кнопку в любом направлении

Совместимость и монтаж

Кнопка поворотная красная грибок NC IP65 BS542 монтируется в панели через круглое отверстие диаметром 22 мм. Установка осуществляется с помощью двух крепёжных зажимов внутри корпуса. Для подключения используются клеммы под провода сечением до 2,5 мм2. Подходит для монтажа в распределительных щитах, на стендах и оборудовании с уровнем защиты IP65 и выше. Не требует специальных инструментов - достаточно отвертки для затяжки клемм.

Безопасность и стандарты

Изделие соответствует международному стандарту BS542, который регламентирует форму, цвет и функциональность аварийных кнопок. Красный цвет и грибовидная форма соответствуют GOST R IEC 60947-5-1 и EN 60204-1. Наличие фиксации предотвращает случайное восстановление питания - кнопка не возвращается сама, пока не будет намеренно повернута.

Преимущества

• Высокая надёжность: металлическое кольцо и герметичная конструкция обеспечивают долгий срок службы в агрессивной среде
• Легкое управление: крупный грибок можно нажать даже в перчатках или при спешке
• Защита от случайного включения: поворотная блокировка исключает невольное освобождение кнопки
• Чёткая визуальная сигнализация: ярко-красный цвет сразу указывает на место аварийного управления

Ограничения применения

Кнопка поворотная красная грибок NC IP65 BS542 предназначена только для коммутирования управляющих цепей, а не силовых нагрузок. Максимальный ток контакта не указан - не следует использовать для прямого отключения двигателей мощностью более 1–2 кВт без промежуточного реле. Также не рекомендуется применять в средах с постоянными ударными нагрузками или температурой ниже -25 C - материал может стать хрупким.

Примеры использования

• Аварийная остановка CNC-станка на производстве
• Экстренный выключатель на конвейере пищевой линии
• Кнопка аварийного отключения в шкафу насосной станции
• Запуск/остановка системы вентиляции в производственном помещении

Практические советы

• Перед установкой проверьте глубину отверстия в панели - корпус кнопки имеет высоту 11 мм, а с крепёжными элементами потребуется минимум 15 мм свободного пространства
• Не используйте кнопку в качестве обычного включающего элемента - она рассчитана только на аварийное использование
• При необходимости замены - отсоедините питание, затем поверните кнопку против часовой стрелки, чтобы освободить её из корпуса
• Для систем с несколькими точками аварийной остановки - подключайте несколько таких кнопок последовательно в цепь NC
