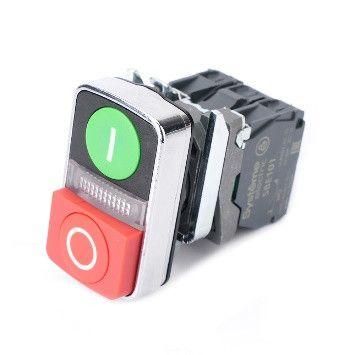

Кнопка двойная SB4 в сборе модуль 22мм зел."I"+сигнал. лампа+красн. выступ."О" металл 230В AC 1НО+1НЗ SE SB4BW73731M5 APC

Кнопка двойная в сборе модуль 22 миллиметра зелёная 'I' + сигнальная лампа + красная выступающая 'О' металл 230 вольт переменного тока 1 нормально-открытый контакт + 1 нормально-замкнутый контакт от бренда Systeme Electric (артикул sb4bw73731m5) - компактное комбинированное устройство для управления и визуальной индикации состояния оборудования. Объединяет две функциональные кнопки и светодиодную подсветку в одном модуле, что снижает количество точек установки на панели.

Назначение и область применения

Эта кнопка предназначена для ручного управления и индикации работы оборудования. Зелёная кнопка 'I' (включить) и красная кнопка 'О' (остановить) позволяют оператору контролировать запуск и остановку процесса, а встроенная подсветка наглядно показывает текущий режим. Подходит для установки в панели управления станков, конвейеров, насосных систем, автоматических линий, щитов распределения и других промышленных объектов.

Технические характеристики

• Напряжение питания подсветки: 240 В переменного тока (совместимо с сетью 230 В AC)
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Тип контактов: самовозвратный (не фиксируется, возвращается в исходное положение после отпускания)
• Диаметр монтажного отверстия: 22,5 мм
• Материал корпуса: металл
• Подсветка: LED, прямоугольная линза
• Цвет кнопок: зелёная ('I') / красная ('О')
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Способ подключения: винтовые клеммы
• Конструкция: высокая кнопка - удобна для нажатия даже в перчатках

Совместимость и монтаж

Устройство монтируется в панель через круглое отверстие диаметром 22,5 мм. Для надёжной фиксации используется резьбовая гайка с внутренним диаметром, соответствующим стандартному модулю 22 мм. Монтаж выполняется с лицевой стороны панели - провода подводятся сзади и подключаются к винтовым клеммам. Совместим со всеми типами панелей толщиной до 8 мм. Не требует специальных инструментов - достаточно отвёртки и ключа для затяжки гайки.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что обеспечивает безопасную работу в условиях повышенной влажности, пыли и возможных брызг. Применение LED-подсветки снижает энергопотребление и тепловыделение. Конструкция выполнена в соответствии с промышленными стандартами безопасности для электрооборудования. Напряжение 240 В AC рассчитано на использование в сетях с напряжением 220–240 В, распространённых в Европе и странах СНГ.

Преимущества

• Объединение двух командных кнопок и индикации в одном модуле - экономия места на панели
• Металлический корпус повышает механическую прочность и долговечность
• LED-подсветка работает долго, не нагревается и потребляет мало энергии
• Высокая форма кнопок позволяет легко нажимать их даже в рабочих перчатках
• Защита IP65 делает её пригодной для использования в сложных средах - цехах, на открытых площадках, в помещениях с частой мойкой

Ограничения применения

• Не предназначен для постоянного нажатия - механизм самовозвратный, не имеет фиксации
• Рабочее напряжение подсветки - 240 В AC; нельзя использовать с постоянным током или другими напряжениями без преобразователя
• Контакты рассчитаны на нагрузку, характерную для управления катушками реле и маломощных исполнительных устройств - не подходят для прямого управления двигателями мощностью более 1 кВт
• Не имеет встроенной защиты от перегрузки или короткого замыкания - требуется внешняя защита в схеме управления

Примеры использования

• Пульт управления станком: зелёная кнопка - запуск, красная - аварийная остановка
• Щит управления конвейером: индикация активного режима (зелёная лампа) и возможность экстренного отключения (красная кнопка)
• Линия розлива: управление насосом с визуальным подтверждением состояния
• Шкаф распределения: контроль включения/выключения освещения или вентиляции

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно совпадать с 22,5 мм. Отклонение больше +-0,5 мм может нарушить герметичность и фиксацию
• При подключении используйте жилы сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Не допускайте попадания влаги на клеммы во время монтажа - даже при IP65 контактная группа чувствительна к конденсату
• Если планируете использовать в холодном помещении, учтите, что LED-подсветка сохраняет яркость ниже –20 C, но срок службы может снизиться при длительных температурных колебаниях
• Для обслуживания устройства можно открутить заднюю крышку без демонтажа всей кнопки - доступ к клеммам остаётся при закреплённом корпусе
