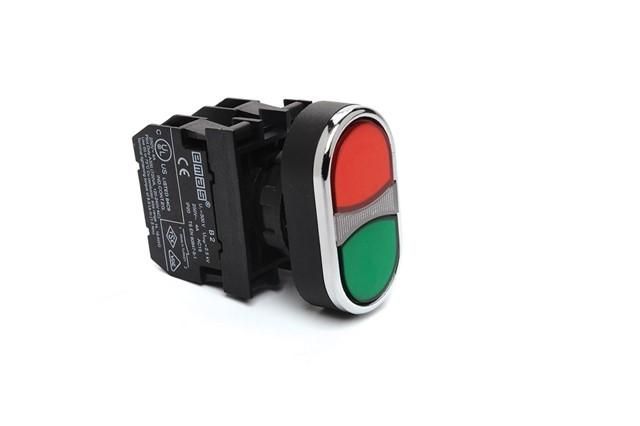

Кнопка сдвоенная 1НО+1НЗ, красный + зелёный цвет ,серия B,250В AC, 4А, IP50 - B102K20KY EMAS

Кнопка сдвоенная красная/зеленая (1 нормально открытый + 1 нормально закрытый контакт) EMAS - компактный коммутационный элемент для управления оборудованием с двойной функциональностью: запуск и остановка. Артикул b102k20ky подходит для систем автоматизации, где требуется одновременный контроль двух состояний - например, включение и аварийная остановка.

Назначение и область применения

Эта кнопка предназначена для ручного управления электрическими цепями в промышленном оборудовании. Красная клавиша управляет нормально замкнутым контактом - используется для остановки. Зелёная - для нормального разомкнутого контакта - для запуска. Подходит для станков, конвейеров, насосных установок и других устройств, требующих четкого разделения команд “пуск” и “стоп”.

Технические характеристики

• Конфигурация контактов: 1 нормально открытый (NO) + 1 нормально закрытый (NC)
• Цвета клавиш: красный (стоп), зелёный (пуск)
• Материал корпуса: термостойкий пластик
• Степень защиты: IP40 (защита от твердых предметов >1 мм, без защиты от воды)
• Рабочее напряжение: до 500 В переменного тока
• Токовая нагрузка: до 5 А
• Условия эксплуатации: температура от -25C до +55C

Совместимость и монтаж

Кнопка устанавливается в стандартную круглую нишу диаметром 22 мм. Для фиксации используется резьбовое крепление M22x1,5. Кабельный вход - через гильзу на задней части корпуса. Подключаются провода к клеммным колодкам с зажимами. Убедитесь, что толщина изоляции провода не превышает 2,5 мм2 - иначе возможна плохая фиксация.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для аппаратов управления. Цветовая кодировка (красный - стоп, зелёный - пуск) соответствует ГОСТ Р МЭК 60204-1, что обеспечивает единое восприятие сигналов персоналом.

Преимущества

• Объединённая конструкция снижает количество точек монтажа и уменьшает риск путаницы между командами
• Чёткая цветовая дифференциация повышает безопасность оператора
• Компактный форм-фактор позволяет использовать её там, где мало места
• Высокая механическая прочность корпуса выдерживает частые нажатия

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP40 исключает использование вне помещений или в условиях брызг
• Не рассчитана на взрывоопасные зоны - отсутствует сертификат ATEX
• Запрещено применять в цепях с током выше 5 А или напряжением свыше 500 В
• Не рекомендуется для частого воздействия вибраций выше 10g - возможен выход из строя контактов

Примеры использования

• На станке ЧПУ: зелёная кнопка - запуск цикла, красная - экстренная остановка
• На конвейере: зелёная - включение движения, красная - остановка по аварии
• В системе вентиляции: зелёная - включение вентилятора, красная - отключение при перегреве

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия - 22 мм - чтобы избежать люфта
• Подключите NC-контакт последовательно в цепь питания оборудования; NO - параллельно с пускателем
• Используйте кабель с жилами 0,5–2,5 мм2 - более толстые плохо заходят в клеммы
• При использовании в шкафах с высокой температурой - контролируйте нагрев вокруг кнопки, особенно рядом с тепловыделяющими элементами
• Проверяйте целостность контактов раз в 6 месяцев - особенно при частом использовании
