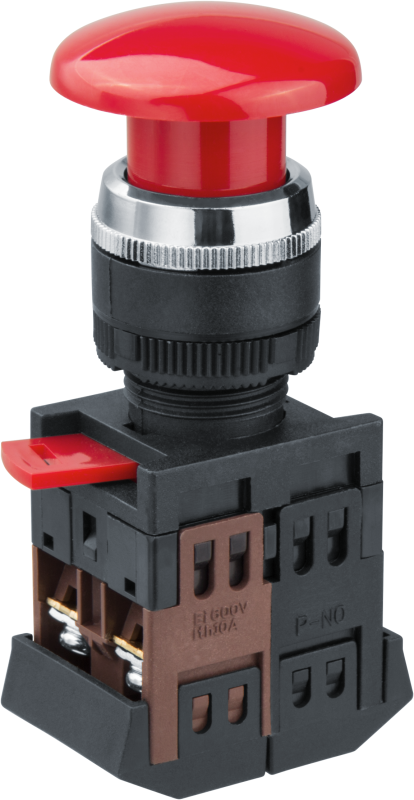

Кнопка нажимная NBI-B-05 82 813 d22мм NO+NC Красная NAVIGATOR 82813

Кнопка NBI-B-05 Грибок d22мм NO+NC от бренда Navigator - это однопостовая аварийная кнопка с одним нормально разомкнутым и одним нормально замкнутым контактами, предназначенная для быстрой остановки оборудования на панелях управления. Артикулы 24422 и 82813 соответствуют одной модели из серии NBI-B.

Назначение и область применения

Кнопка NBI-B-05 Грибок d22мм NO+NC используется для ручного управления электрическими цепями в системах автоматизации. Её основная задача - экстренная остановка оборудования: станков, конвейеров, насосов, прессов. Подходит для установки на пультах, шкафах управления и распределительных щитах в стационарных условиях. Контакты NO+NC позволяют управлять двумя цепями одновременно - например, отключить питание и включить сигнализацию.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Тип толкателя: грибовидный - удобен для быстрого нажатия рукой даже в перчатках
• Контакты: 1 нормально разомкнутый (НО), 1 нормально замкнутый (НЗ)
• Максимальное напряжение: 660 В переменного тока (50 Гц), 400 В постоянного тока
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды
• Рабочая температура: от -25C до +55C
• Цвет кнопки: красный - стандартный цвет для аварийных остановок
• Переднее кольцо: хромированное, металлическое, увеличивает видимость
• Фиксация: без зажима - крепится только через посадочное отверстие
• Способ монтажа: на лицевую панель

Совместимость и монтаж

Кнопка NBI-B-05 устанавливается в отверстие диаметром 22 мм в панели толщиной до 6 мм. Для монтажа достаточно продеть провода через заднюю часть корпуса и подключить к клеммам. Отсутствие механической фиксации требует точной подгонки отверстия - если отверстие больше 22 мм, кнопка будет люфтить. Убедитесь, что толщина панели позволяет плотно прилегать корпусу. Монтаж и демонтаж выполняются без инструментов - просто вытяните кнопку из отверстия.

Безопасность и стандарты

Кнопка соответствует требованиям к устройствам аварийной остановки по ГОСТ Р 51330.10–99. Цвет красный и грибовидная форма соответствуют международным нормам безопасности. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте в сырых помещениях или на улице.

Преимущества

• Быстрая установка и замена - не требуется крепление болтами или зажимами
• Чёткая визуальная и тактильная идентификация благодаря красному цвету и выпуклому грибовидному толкателю
• Наличие двух типов контактов (NO+NC) позволяет использовать одну кнопку для сложных схем управления
• Устойчивость к широкому диапазону температур - надёжна в холодных цехах и жарких помещениях

Ограничения применения

• Не подходит для открытых площадок или помещений с высокой влажностью - степень защиты IP40 не предохраняет от брызг и пара
• Отсутствие фиксации делает её уязвимой к вибрациям - рекомендуется применять только на жестко закрепленных панелях
• Не рассчитана на частые операционные нажатия - предназначена для аварийного использования, а не для регулярного управления
• Напряжение выше 660 В переменного тока или 400 В постоянного - недопустимо, возможен пробой изоляции

Примеры использования

• Аварийная остановка станка ЧПУ на сборочном участке
• Выключение конвейера в пищевой промышленности
• Экстренный стоп насосной системы в водоканале
• Пульт управления в цехе металлургии с необходимостью быстрого доступа

Практические советы

• При монтаже проверьте точность сверления - отверстие должно быть строго 22 мм, иначе кнопка не зафиксируется
• Используйте только кабели сечением до 2,5 мм2 - входные клеммы не рассчитаны на большие токи
• Подключайте НО и НЗ контакты согласно схеме управления - путаница может привести к отказу функции остановки
• Проверяйте целостность передней линзы и толкателя после каждого аварийного срабатывания - повреждённая кнопка может не вернуться в исходное положение
• Для сред с повышенными требованиями к защите (IP65+) выбирайте другую серию - эта модель не имеет герметичной seals
