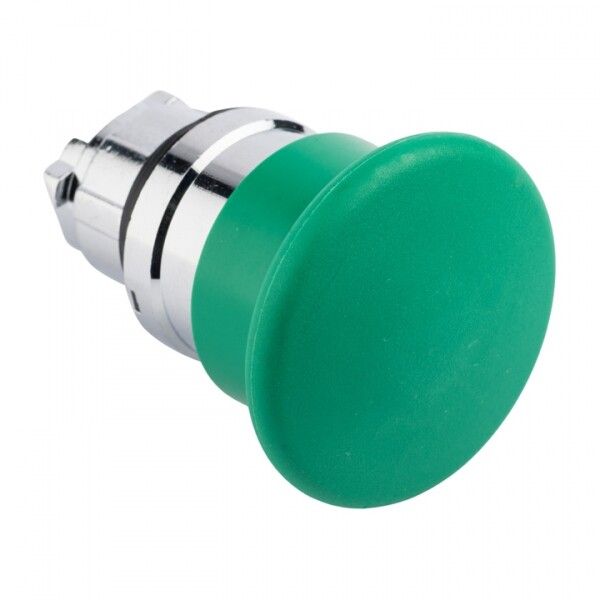

Исполнительный механизм кнопки XB4 "Грибок" зеленый возвратный без фиксации подсветки EKF PROxima | XB4BC-G

Механизм кнопки исполнительный XB4 'Грибок' зеленый возвратный без фиксации без подсветки от EKF - это надежный элемент управления для аварийной остановки оборудования. Артикул xb4bc-g предназначен для установки в кнопочные посты и системы управления на промышленных объектах.

Назначение и область применения

Этот механизм используется для экстренной остановки оборудования - например, при возникновении аварии или опасной ситуации. Его зеленый цвет соответствует стандартным требованиям безопасности: зеленые кнопки обычно обозначают запуск или продолжение работы, однако в данном случае он применяется как часть единой системы управления, где цвет согласован с другими элементами. Устанавливается в кнопочных постах, распределительных щитах, станциях управления электроприводами, конвейерах, станках и других системах, требующих быстрой реакции.

Технические характеристики

• Конструкция: грибовидная - обеспечивает удобное нажатие рукой даже в перчатках
• Тип действия: самовозвратный - после отпускания кнопка возвращается в исходное положение самостоятельно
• Фиксация: отсутствует - не остается в нажатом состоянии, что важно для аварийных остановок
• Подсветка: отсутствует - не имеет светового индикатора
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Цвет: зеленый - соответствует нормам IEC 60204-1 для функций запуска, но здесь используется как часть комплекта
• Количество постов: один - управляет одной группой контактов
• Габариты: 22×22×43 мм - совместим со стандартными отверстиями 22 мм
• Линза: круглая - равномерно распределяет нагрузку при нажатии
• Материал переднего кольца: прочее - высокопрочный пластик, устойчивый к механическим воздействиям

Совместимость и монтаж

Механизм xb4bc-g рассчитан на установку в стандартные корпуса серии XB4 с диаметром отверстия 22 мм. Для полноценной работы требуется дополнительно установить контактную группу (например, xb4ba или xb4bb) и крепление арматуры. Монтаж выполняется через фланец с зажимом внутри шкафа - достаточно протолкнуть механизм в отверстие и закрутить фиксирующее кольцо снаружи. Подключение осуществляется к клеммам контактной группы. Совместим с цепями переменного тока до 660 В и постоянного до 400 В, частотой 50–60 Гц.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-5-1 для устройств управления. Защита IP65 позволяет использовать его в условиях повышенной запыленности и влажности - например, на производствах с мойкой оборудования или в открытых помещениях. Цветовая маркировка соответствует рекомендациям IEC 60204-1, хотя применение зеленого цвета для аварийной остановки требует документального обоснования в проекте.

Преимущества

• Высокая надежность благодаря герметичному исполнению IP65
• Удобная форма «грибка» - легко нажимается даже в труднодоступных местах или в перчатках
• Автоматический возврат - снижает риск случайного длительного нажатия
• Модульная система - можно комбинировать с различными контактными модулями и креплениями
• Совместимость с сериями PROxima - гарантирует единый стиль и качество всей системы управления

Ограничения применения

• Не подходит для ситуаций, где требуется фиксированное положение кнопки (например, для включения режима работы)
• Отсутствие подсветки делает невозможным визуальное определение состояния кнопки в темноте - необходимо предусмотреть внешнюю сигнализацию
• Зеленый цвет не является стандартным для аварийной остановки (обычно красный); использование этого варианта требует внутренней регламентации предприятия
• Не предназначен для установки вне помещений без дополнительной защиты от прямого попадания осадков

Примеры использования

• Аварийная остановка конвейера на пищевом производстве
• Кнопка экстренного отключения насосной станции
• Управление электроприводом вентиляционной установки в цеху
• Частично автоматизированный участок с несколькими кнопочными постами

Практические советы

• Перед монтажом проверьте диаметр отверстия - должен точно соответствовать 22 мм
• Выбирайте контактную группу с нужным числом замыкающих/размыкающих контактов (НО/НЗ) - механизм сам по себе не содержит контактов
• Для установки в металлический шкаф используйте заземленную арматуру - повышает безопасность
• Если планируете использовать кнопку для аварийной остановки, оформите внутренний регламент, объясняющий выбор зеленого цвета - это потребуется при проверках
• Регулярно проверяйте свободный ход механизма - пыль и грязь могут затруднять возврат, особенно в условиях IP65
