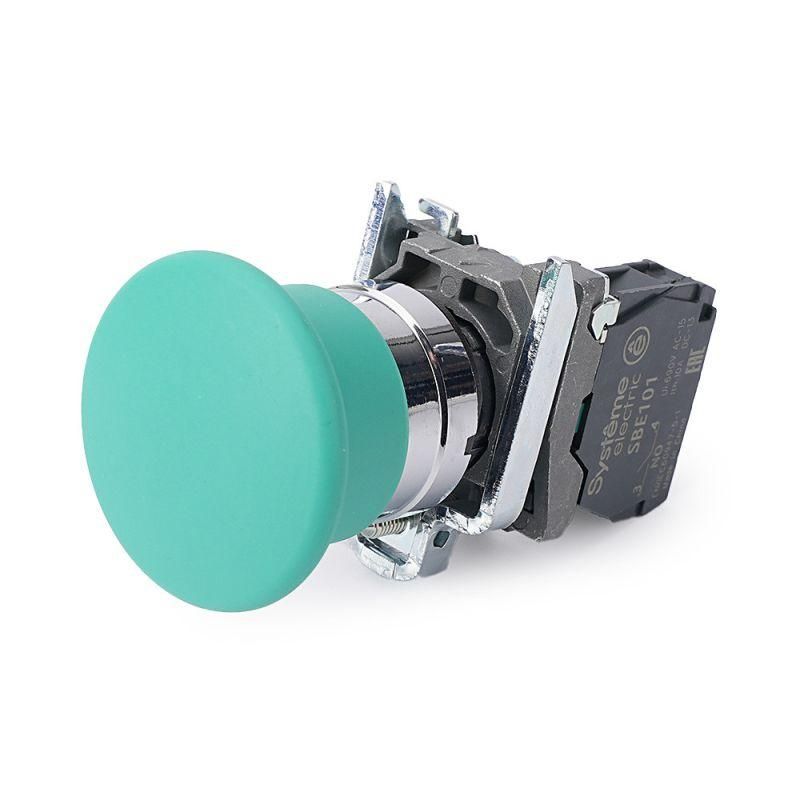

Кнопка с гриб головкой SB4 в сборе 22мм 40мм зеленая возвратом металл 1НО | SB4BC31 SE APC

Кнопка с грибовидной головкой SB4 в сборе 22мм 40мм зеленая с возвратом металл 1НО - это аварийная кнопка остановки, предназначенная для быстрого отключения оборудования в экстренных ситуациях. Бренд Systeme Electric и артикул sb4bc31 указывают на её принадлежность к надёжной серии устройств управления SystemeSig, широко используемых на промышленных объектах.

Назначение и область применения

Эта кнопка используется как аварийный выключатель - её нажатие немедленно прекращает работу оборудования. Зелёный цвет соответствует стандарту IEC 60204-1 для функций «пуск» или «возобновление работы», что делает её подходящей для сценариев, где требуется безопасное возобновление процесса после остановки (например, после сброса аварии). Применяется в системах управления станков, конвейеров, насосов, вентиляционных установок, щитах автоматики и других промышленных устройствах.

Технические характеристики

• Тип толкателя: грибовидный - обеспечивает удобное нажатие рукой даже в перчатках
• Диаметр монтажного отверстия: 22,5 мм - совместим со стандартными отверстиями под кнопки SB4
• Диаметр головки: 40 мм - крупный размер для быстрого доступа
• Материал корпуса: металл - прочный, устойчив к механическим воздействиям
• Степень защиты: IP65 - защищена от пыли и струй воды из любого направления
• Напряжение: до 380 В - рассчитана на использование в трёхфазных сетях промышленного переменного тока
• Контакты: 1 нормально замкнутый (1 НО) - при нажатии контакт размыкается, останавливая цепь
• Фиксация: без фиксации - кнопка возвращается в исходное положение при отпуске
• Подключение: винтовые клеммы - надёжное и проверенное соединение проводов
• Конструкция: высокая - увеличенная высота толкателя для лучшего хода и чувствительности

Совместимость и монтаж

Кнопка SB4 в сборе монтируется на лицевую панель через круглое отверстие диаметром 22,5 мм. Переднее металлическое кольцо плотно фиксирует устройство в панели, предотвращая люфт. Для монтажа достаточно просверлить отверстие нужного размера, вставить кнопку и закрутить фиксирующую гайку сзади. Подключение осуществляется к винтовым клеммам - рекомендуется использовать провода сечением 0,5–2,5 мм2. Кнопка совместима с другими компонентами серии SB4, включая световые индикаторы и другие типы кнопок.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для аппаратов управления и IEC 60204-1 для безопасности машин. Цвет зелёный выбран в соответствии с этими стандартами для функций запуска/восстановления. Защита IP65 позволяет использовать кнопку в условиях повышенной влажности, пыли и мытья оборудования струёй воды - например, на пищевых производствах или в моечных участках.

Преимущества

• Металлический корпус повышает долговечность и устойчивость к ударным нагрузкам
• Грибовидная форма гарантирует быстрое срабатывание даже при спешке или в темноте
• Автоматический возврат снижает риск случайного оставления кнопки в нажатом состоянии
• IP65 обеспечивает надёжную работу в сложных средах без дополнительных кожухов
• Винтовое подключение исключает необходимость в специальных инструментах

Ограничения применения

Не предназначена для постоянного включения/выключения - она не имеет фиксации и не рассчитана на частые операции. Не следует использовать в качестве обычного выключателя. Также не подходит для взрывоопасных зон (не имеет взрывозащиты Ex). Максимальное напряжение 380 В - не применяйте в сетях выше этого значения. Отсутствие индикации - кнопка не оснащена лампой, поэтому не подходит для ситуаций, требующих визуального подтверждения состояния.

Примеры использования

• Аварийная остановка конвейера на заводе по производству упаковки
• Возобновление работы после срабатывания системы безопасности на станке ЧПУ
• Ручной сброс аварийного режима в щите управления HVAC-системой
• Контрольный пуск после обслуживания на линии розлива жидкостей

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия точно 22,5 мм - меньшее отверстие затруднит установку, большее - вызовет люфт
• При подключении используйте кабели с изоляцией, устойчивой к маслу и перепадам температур - особенно важно на производстве
• Не затягивайте фиксирующую гайку слишком сильно - это может деформировать резьбу или повредить внутренние механизмы
• Проверьте соответствие цвета кнопки вашей системе сигналов: зелёный здесь - для восстановления, красный - для остановки; путаница может привести к ошибочному действию
• Регулярно проверяйте свободный ход толкателя - при попадании грязи или окисления он может заедать
