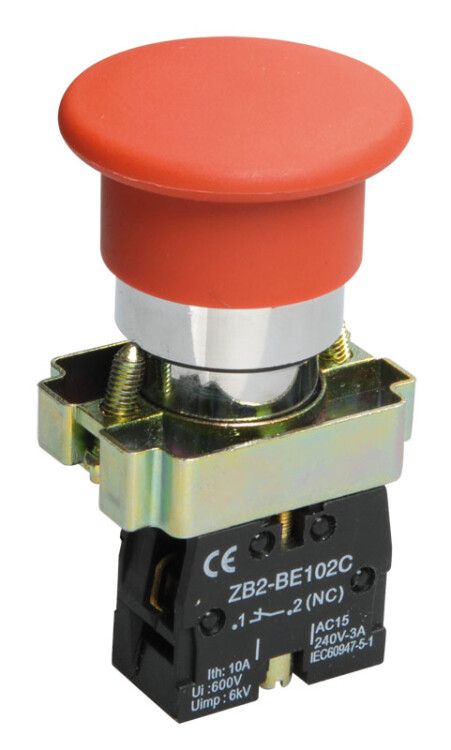

Кнопка управления LAY5-BC42"Грибок" без подсветки красная 1р | BBG71-BC-K04 IEK

Кнопка управления Грибок LAY5-BC42 без подсветки красная 1р от IEK - это надёжный коммутационный элемент для аварийной остановки оборудования в промышленных щитах. Красный цвет и грибовидная форма обеспечивают быстрый визуальный поиск и удобство ручного воздействия. Артикул bbg71-bc-k04 соответствует сериям, применяемым в системах автоматизации по ГОСТ.

Назначение и область применения

Кнопка управления Грибок LAY5-BC42 без подсветки красная 1р используется для ручного управления электрическими цепями - в частности, для отключения питания через контакторы, магнитные пускатели или реле. Применяется там, где требуется экстренная остановка: на станках, конвейерах, насосных станциях, вентиляционных установках. Красный цвет стандартизирован для аварийных функций, что соответствует требованиям безопасности.

Технические характеристики

• Тип кнопки: грибовидная - обеспечивает удобное нажатие рукой даже в перчатках
• Номинальное напряжение: до 660 В AC / 400 В DC - подходит для большинства промышленных сетей
• Номинальный ток: 7,5 А - способна коммутировать нагрузки средней мощности
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для размыкания цепи при нажатии
• Подключение: винтовые зажимы - надёжное и проверенное решение для проводов до 2,5 мм2
• Степень защиты: IP40 - защищает от твёрдых предметов больше 1 мм, но не от воды и пыли
• Монтаж: на лицевую панель - требует отверстие диаметром 22 мм
• Срок службы: 10 лет - рассчитана на длительную работу в условиях промышленной эксплуатации
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ГОСТ 30011.5.1 - соответствие российским стандартам на кнопочные устройства

Совместимость и монтаж

Кнопка управления Грибок LAY5-BC42 без подсветки красная 1р монтируется в панели через круглое отверстие диаметром 22 мм. Для установки достаточно продеть шток через отверстие и закрутить фиксирующую гайку сзади. Подключаются провода к винтовым клеммам - рекомендуется использовать жилы сечением 0,5–2,5 мм2. Контактный модуль совместим с другими изделиями серии LAY5, что позволяет легко менять только головку при необходимости.

Безопасность и стандарты

Кнопка соответствует ГОСТ 30011.5.1, который регламентирует безопасность устройств управления. Цвет красный выбран согласно правилам сигнализации - он обозначает аварийную остановку. Отсутствие подсветки снижает энергопотребление и исключает риск ложного срабатывания из-за внешнего освещения. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не предназначен для работы во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Простая механическая конструкция - минимум отказов и высокая надёжность
• Быстрая замена головки - можно поменять цвет или тип без замены всего механизма
• Совместимость с популярными панелями - отверстие 22 мм является стандартным для промышленных кнопок
• Высокая долговечность - срок службы 10 лет при соблюдении условий эксплуатации
• Нет потребления электроэнергии - работает purely механически, не требует внешнего питания

Ограничения применения

• Не подходит для помещений с высокой запылённостью или влажностью - степень защиты IP40 не предохраняет от брызг и пыли
• Не имеет подсветки - нельзя использовать в условиях плохой видимости, где необходимо визуальное указание положения
• Только один НЗ контакт - не подходит для сложных схем, требующих нескольких контактов или NO-контактов
• Не взрывозащищён - не применяется в опасных зонах (например, в химических производствах с воспламеняющимися газами)

Примеры использования

• Аварийная остановка станка ЧПУ - кнопка устанавливается на переднюю панель для быстрого доступа
• Остановка конвейера на линии сборки - красный грибок выделяется среди других элементов
• Выключение насосной группы в водопроводном узле - когда требуется немедленное отключение
• Щитовая панель распределительного пункта - как часть системы управления силовой цепью

Практические советы

• Перед монтажом проверьте глубину панели - убедитесь, что есть место для крепления гайки сзади
• Используйте кабель с медными жилами и качественной изоляцией - винтовые зажимы требуют плотного контакта
• Не затягивайте винты слишком сильно - это повредит изоляцию и может деформировать контакт
• Если нужна подсветка или другая функция - выбирайте аналогичную модель с индексом “C” (например, LAY5-BC42C)
• Для защиты от пыли и влаги используйте дополнительные колпачки или герметичные рамки вокруг кнопки
