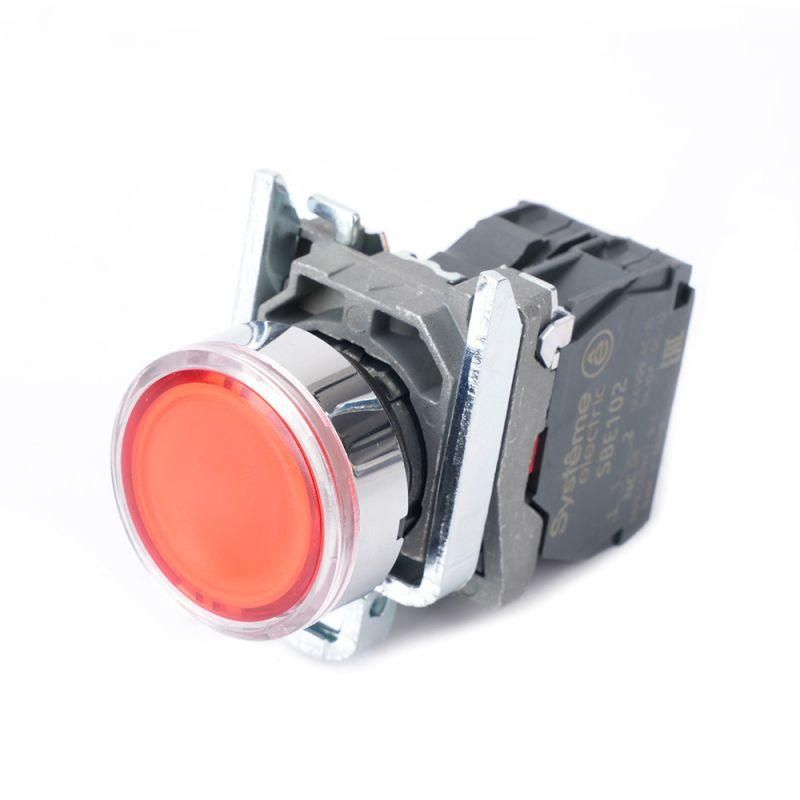

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 24ВDC 1НЗ красн. SE SB4BW34B2 APC

Кнопка модульная с подсветкой в сборе 22 мм металл красная 24 В DC 1НЗ от бренда Systeme Electric (артикул sb4bw34b2) - это надёжный коммутационный элемент с индикацией состояния, предназначенный для установки на панели оборудования. Красный цвет и подсветка LED позволяют быстро определить активное состояние устройства даже в условиях слабой освещённости.

Назначение и область применения

Эта кнопка используется для ручного управления и сигнализации в промышленной автоматике. Подходит для запуска, остановки, сброса или включения режимов работы на станках, конвейерах, пультах управления, щитах распределения и других системах, где требуется визуальная индикация активного состояния. Благодаря защите IP65 и прочному металлическому корпусу, кнопка выдерживает агрессивную среду: пыль, брызги воды, механические воздействия.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (DC/AC)
• Тип контакта: один нормально замкнутый (1НЗ)
• Подсветка: светодиод (LED), встроенная в толкатель
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Механизм: самовозврат - после нажатия кнопка возвращается в исходное положение
• Форма толкателя: цилиндрический, плоский
• Цвет толкателя: красный
• Цвет кольца вокруг кнопки: хромированный
• Способ подключения: винтовые зажимы
• Конструкция: единый модульный блок - лампа и контакт в одном корпусе

Совместимость и монтаж

Кнопка устанавливается в подготовленное отверстие диаметром 22,5 мм на лицевой панели. Для фиксации используется резьбовая гайка с внутренним диаметром, соответствующим корпусу. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки крепления и подключения проводов к винтовым клеммам. Подключение осуществляется к двум выводам: один для питания LED, второй - для контакта 1НЗ. Оба контура работают независимо, что позволяет использовать подсветку и контакт в разных цепях.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что обеспечивает безопасную работу в условиях повышенной влажности, пыли и частых мойок. Применение LED-подсветки снижает энергопотребление и исключает риск перегрева. Корпус выполнен из металла - повышает устойчивость к внешним воздействиям и электромагнитным помехам. Соответствие стандартам IEC 60947-5-1 подтверждается производителем Systeme Electric.

Преимущества

• Объединённая конструкция: подсветка и контакт в одном устройстве - меньше точек соединений, выше надёжность
• Высокая степень защиты IP65 - подходит для жестких условий производства
• Яркая красная подсветка - легко заметна даже при ярком фоновом освещении
• Металлический корпус - долговечность, устойчивость к деформациям
• Самовозврат - удобство оператора, предотвращает случайное заклинивание
• Винтовое подключение - надёжный контакт, совместим с медными и многожильными проводами до 2,5 мм2

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - использование другого напряжения приведёт к выходу LED из строя
• Контакт 1НЗ работает только в замкнутом состоянии; для размыкания цепи нужна кнопка с 1НО
• Работает только в стационарном положении - не рекомендуется для мобильных или вибрационных систем без дополнительной фиксации
• Не имеет встроенной защиты от перегрузки - необходимо использовать внешние предохранители или автоматы

Примеры использования

• Кнопка аварийной остановки на станке с ЧПУ - красный свет указывает на активацию экстренного стопа
• Индикатор включения насоса в системе водоснабжения - подсветка горит при работе
• Пульт управления в цехе - кнопка с подсветкой видна с расстояния, даже при плохом освещении
• Щит управления HVAC - сигнал о включенном режиме нагрева

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22,5 мм. Отклонение более +-0,5 мм может вызвать люфт или трудности с фиксацией
• При подключении LED используйте провода с достаточным сечением - малое сечение может вызвать перегрев и мерцание
• Не применяйте кнопку в местах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном контакте с водой
• Для обслуживания отсоединяйте питание - хотя контакты рассчитаны на 24 В, работа под напряжением увеличивает риск поражения током
• Если требуется несколько кнопок одного типа - выбирайте серию SB4 от Systeme Electric: все модели имеют унифицированный крепёж и размеры
