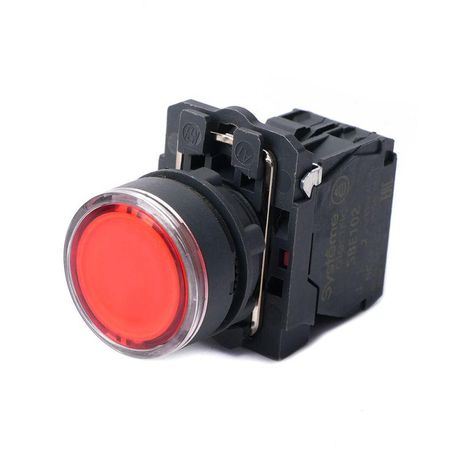

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 230-240ВAC 1НЗ красн. SE SB5AW34M2 APC

Кнопка с подсветкой в сборе модуль 22мм красная пластик 230-240В AC 1 нормально-закрытый контакт (1НЗ) от бренда Systeme Electric - это готовое устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Артикул sb5aw34m2 обеспечивает надежную работу в условиях повышенной запыленности и влаги благодаря защите IP65.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: включение/выключение оборудования, аварийная остановка, активация циклов. Красный цвет и подсветка позволяют легко определить её состояние даже в плохо освещённых зонах. Подходит для установки в шкафах управления, на станках, конвейерах, системах автоматизации и других промышленных устройствах.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного или постоянного тока
• Тип контакта: один нормально замкнутый (1НЗ)
• Максимальное напряжение контактов: не указано - использовать только для коммутирования управляющих сигналов, не для силовой нагрузки
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип лампы: LED - энергоэффективная, долговечная, работает при температуре от –25C до +55C
• Цвет кнопки: красный; цвет переднего кольца: черный
• Конструкция: плоская, с цилиндрическим толкателем и круглой линзой
• Способ подключения: винтовые клеммы - совместимы с проводами до 2,5 мм2
• Механизм: самовозвратный - после нажатия возвращается в исходное положение

Совместимость и монтаж

Кнопка sb5aw34m2 устанавливается в подготовленное отверстие диаметром 22,5 мм на лицевой панели. Для фиксации используется резьбовое крепление внутри корпуса - достаточно затянуть гайку сзади. Переднее кольцо плотно прилегает к поверхности, предотвращая попадание пыли и влаги. Совместима со стандартными панелями толщиной до 8 мм. Не требует дополнительных адаптеров или переходников.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную эксплуатацию в средах с высокой влажностью, пылью или периодическим мытьём. Применение LED-подсветки снижает тепловыделение и риск перегрева. Соответствие стандартам IEC 60947-5-1 для аппаратов управления подтверждается производителем Systeme Electric.

Преимущества

• Готовая сборка - не требуется самостоятельная комплектация лампы и контактов
• Высокая степень защиты IP65 позволяет использовать в сложных условиях
• LED-подсветка потребляет мало энергии и служит более 50 000 часов
• Чёткая визуальная индикация: красный цвет и яркая подсветка выделяют кнопку среди других элементов
• Удобное винтовое подключение - надёжное соединение без необходимости пайки

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для управления (например, через реле или контактор)
• Рабочее напряжение подсветки строго 230–240 В - нельзя подключать к 12 В, 24 В или другим источникам
• Не рекомендовано использование в местах с постоянным воздействием прямых струй воды или химически агрессивных жидкостей
• Пластиковый корпус не рассчитан на механические удары или давление выше 10 Н

Примеры использования

• Аварийная остановка на металлообрабатывающем станке
• Запуск конвейера в пищевой промышленности
• Управление насосом в системе водоснабжения
• Индикация режима работы в щите управления ЖКХ
• Кнопка “Старт” на пульте управления климатической установкой

Практические советы

• Перед установкой проверьте точный диаметр отверстия - он должен быть 22,5 мм +-0,2 мм
• Подключайте провода только к винтовым клеммам, не допускайте оголённых жил вне зажима
• При использовании в холодном помещении убедитесь, что температура не ниже –25C - иначе возможна потеря герметичности
• Не используйте кнопку как основной выключатель мощного оборудования - всегда применяйте её в связке с контактором или реле
• Для обслуживания открутите заднюю гайку - не нужно демонтировать всю панель
