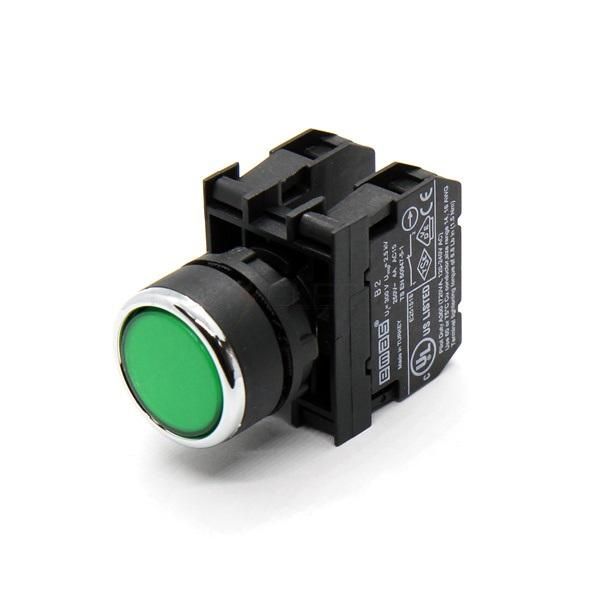

Кнопка нажимная круглая зел. (1НО+1НЗ) EMAS B102DY

Кнопка нажимная круглая зеленая (1 нормально открытый + 1 нормально закрытый контакт) в сборе от бренда EMAS с артикулом b102dy предназначена для управления цепями автоматизации - например, запуска и остановки оборудования. Её компактная конструкция и два типа контактов позволяют использовать её там, где нужна одновременная коммутация двух сигналов.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями в системах автоматизации. Подходит для задач, требующих одновременного замыкания одного контура и размыкания другого - например, старта двигателя и остановки вспомогательной системы. Применяется на станках, конвейерах, пультах управления, вентиляционных установках и других устройствах с жесткими требованиями к надежности сигнализации.

Технические характеристики

• Форма корпуса: круглая
• Цвет клавиши: зеленый
• Количество контактов: 2 - один нормально открытый (НО), один нормально закрытый (НЗ)
• Тип исполнения: в сборе - готов к монтажу без доп. элементов
• Материал корпуса: термостойкий пластик
• Рабочий ток: до 5 А (при напряжении до 250 В переменного тока)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды

Совместимость и монтаж

Кнопка b102dy устанавливается в стандартный монтажный проём диаметром 16 мм. Крепление осуществляется через фланец с двумя фиксирующими защёлками. Для подключения используются клеммы с зажимом под провода сечением до 2,5 мм2. Монтаж возможен на панели из металла, пластика или дерева. Убедитесь, что толщина панели не превышает 8 мм - иначе защёлки не зафиксируются.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1–2019 для аппаратов управления. Нет сертификации по взрывозащите - не применяйте в опасных средах с горючими газами или пылью. Температурный режим работы: от –25C до +55C.

Преимущества

• Объединённые контакты НО и НЗ в одном устройстве - экономят место на панели
• Готовая сборка исключает необходимость самостоятельной компоновки
• Чёткая тактильная отдача при нажатии - снижает вероятность случайного срабатывания
• Зелёный цвет клавиши соответствует стандарту безопасности для команд “пуск” или “вкл.”

Ограничения применения

• Не предназначен для постоянного использования в условиях повышенной влажности, мытья струёй воды или на улице - степень защиты IP40 недостаточна
• Не рассчитана на частые импульсные нагрузки выше 1000 операций/час - быстрый износ контактов
• Не совместима с высокочастотными переключениями (например, ШИМ-регуляторами)
• Не подходит для цепей с напряжением свыше 250 В или током более 5 А

Примеры использования

• Управление двигателем: нажатие запускает двигатель (замыкает НО-контакт) и одновременно отключает тормоз (размыкает НЗ-контакт)
• Сигнализация аварийного сброса: кнопка активирует световой индикатор (НО) и отключает питание основного модуля (НЗ)
• Пульт управления насосом: одна функция - включение, вторая - отображение состояния через реле

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 16 мм
• Подключайте провода плотно, чтобы избежать нагрева контактов при длительной нагрузке
• Не используйте силовые инструменты при установке - можно повредить внутренние механизмы
• Для долгой службы рекомендуется периодически осматривать контакты на окисление - особенно в помещениях с высокой температурой
• Если требуется защита от внешнего воздействия - сочетайте эту кнопку с герметичным кожухом или экраном
