Выключатель кнопочный КЕ 011-У3-исп.4 (красный)| 295472 | КЭАЗ

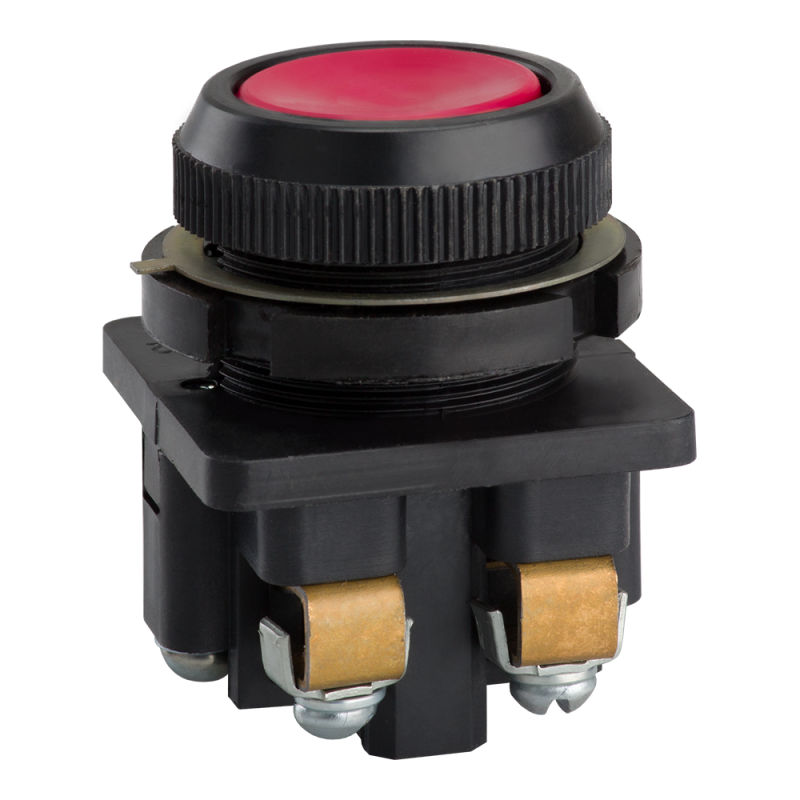

Выключатель кнопочный КЕ 011 У3 исполнение 4 (красный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель с плоской красной кнопкой и черным пластиковым передним кольцом обеспечивает надежное включение и отключение при работе с переменным и постоянным током до 690 В. Артикул 295472 соответствует серийному решению КЕ, широко применяемому в промышленном оборудовании.

Назначение и область применения

Выключатель кнопочный КЕ 011 У3 исполнение 4 (красный) используется для управления цепями контроля и сигнализации в устройствах автоматизации. Подходит для работы в качестве стартера, останова, сброса или аварийного отключения. Применяется на станках, конвейерах, пультах управления, распределительных щитах и других объектах, где требуется ручная коммутация. Благодаря защите IP40 и прочной конструкции, выключатель можно устанавливать как на неподвижных, так и на подвижных элементах оборудования.

Технические характеристики

• Номинальное напряжение: до 690 В (переменный и постоянный ток)
• Тип контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Количество постов: 1
• Тип толкателя: цилиндрический
• Тип кнопки: плоская, красного цвета
• Переднее кольцо: да, черное, из пластика
• Диаметр отверстия для монтажа: 30,5 мм
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Подключение: винтовые зажимы
• Самовозврат: да - кнопка возвращается в исходное положение после отпускания
• Конструкция линзы: круглая

Совместимость и монтаж

Выключатель КЕ 011 У3 исполнение 4 (красный) монтируется через отверстие диаметром 30,5 мм в лицевой панели. Для фиксации используется резьбовая гайка с внутренней стороны. Передний черный пластиковый обод обеспечивает герметичную посадку и эстетичный вид. Убедитесь, что толщина панели позволяет плотно закрепить устройство - рекомендованная толщина до 8 мм. Соединение проводов осуществляется через винтовые клеммы, допускающие сечение жил до 2,5 мм2. Не требует специальных инструментов для установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 предотвращает попадание твердых частиц размером более 1 мм, но не обеспечивает защиту от брызг воды или влаги. Не применяйте в условиях повышенной влажности, на открытом воздухе или там, где возможны прямые брызги жидкости. Электрические контакты рассчитаны на работу в контролируемых средах - производственные помещения, щитовые комнаты, внутри корпусов.

Преимущества

• Универсальность: совмещает НЗ и НО контакты в одном посте - достаточно одного устройства для базовой командной логики
• Надежный самовозврат: гарантирует возврат в исходное состояние без механических усилий
• Яркая визуальная индикация: красная кнопка легко заметна даже в сложных условиях освещения
• Простота обслуживания: доступ к контактам через снятие крышки, отсутствие сложных механизмов
• Совместимость с сериями КЭАЗ: одинаковые габариты и крепление с другими моделями КЕ - удобно при замене

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пылевых или взрывоопасных сред - IP40 недостаточен для таких задач
• Не использовать в местах с прямым воздействием воды, масла, химических веществ
• Работает только в цепях управления - не рассчитан на коммутацию силовых нагрузок выше 10 А
• Пластиковое переднее кольцо чувствительно к механическим повреждениям и агрессивным растворителям
• Не имеет световой индикации - нельзя использовать как индикатор состояния системы

Примеры использования

• Кнопка “Старт” на пульте управления станком - красный цвет указывает на активацию
• Аварийная остановка на конвейере - сочетание НЗ и НО позволяет одновременно отключить питание и запустить сигнал тревоги
• Система сброса ошибки на автоматическом участке - кнопка возвращает оборудование в режим готовности
• Управление пускателем в распределительном шкафу - компактный вариант вместо двух отдельных кнопок

Практические советы

• При замене аналогичного выключателя проверьте диаметр отверстия - точное значение 30,5 мм, а не округленные 30 мм
• Не затягивайте крепежную гайку слишком сильно - риск растрескивания пластикового кольца
• Для долговечности используйте только медные жилы с опрессовкой или наконечниками - избежите окисления в клеммах
• Если нужна защита от случайного нажатия - добавьте защитный колпачок (не входит в комплект)
• При использовании в цепях постоянного тока учтите меньшую дугогашущую способность контактов - не превышайте номинальный ток
