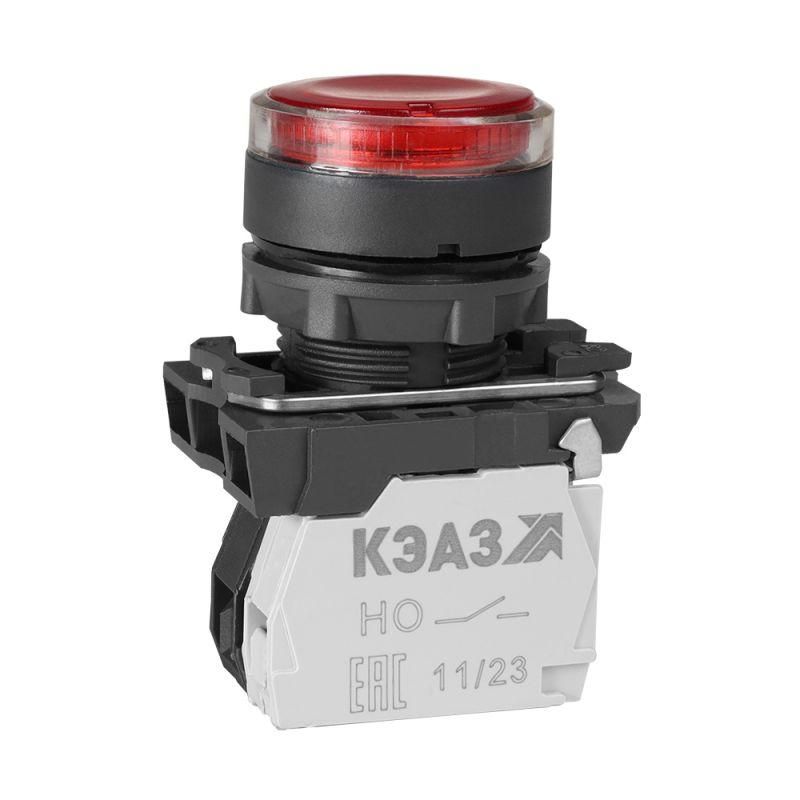

Кнопка КМЕ4111мЛ-220В-красный-1но+1нз-цилиндр-индикатор-IP40| 292037 | КЭАЗ

Кнопка КМЕ4111мЛ 220В красный 1 нормально открытый + 1 нормально закрытый контакт цилиндр индикатор IP40 - это кнопочный выключатель с индикацией для управления электрическими цепями в промышленном оборудовании. Бренд КЭАЗ обеспечивает надежность и стандартизацию, а артикул 292037 соответствует сериям КМЕ, применяемым в щитовой автоматике.

Назначение и область применения

Кнопка КМЕ4111мЛ 220В красный 1 нормально открытый + 1 нормально закрытый контакт цилиндр индикатор IP40 используется для ручного управления электрическими цепями управления - например, запуска, остановки или изменения режима работы оборудования. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, насосных систем и других устройствах промышленной автоматизации. Индикатор позволяет визуально определить состояние кнопки - активирована она или нет.

Технические характеристики

• Тип изделия: кнопочный выключатель с самовозвратом (не фиксируется в нажатом положении)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Рабочее напряжение: до 690 В AC/DC
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Диаметр отверстия для монтажа: 23 мм (квадратное сечение 23×23 мм)
• Цвет кнопки: красный
• Цвет переднего кольца: черный, материал - пластик
• Форма толкателя: цилиндрический, плоская поверхность
• Подключение: винтовые зажимы для проводов
• Количество постов: один
• Индикатор: да, встроенная линза круглой формы

Совместимость и монтаж

Кнопка КМЕ4111мЛ 220В красный 1 нормально открытый + 1 нормально закрытый контакт цилиндр индикатор IP40 монтируется на лицевую панель через отверстие 23×23 мм. Устанавливается в металлические или пластиковые щиты, пульты управления, корпуса оборудования. Для герметичности и механической прочности рекомендуется использовать шайбы и гайки, входящие в комплект. Передний черный пластиковое кольцо плотно прилегает к поверхности панели, предотвращая смещение. Соединение проводов - винтовое, допускает многожильные и одножильные провода сечением до 2,5 мм2.

Безопасность и стандарты

Кнопка КМЕ4111мЛ 220В красный 1 нормально открытый + 1 нормально закрытый контакт цилиндр индикатор IP40 соответствует требованиям ГОСТ Р МЭК 60947-5-1 для кнопочных устройств. Степень защиты IP40 исключает доступ твердых предметов, но не защищает от брызг и влаги - поэтому не применяется во влажных средах без дополнительной защиты. Конструкция имеет механизм против самопроизвольного включения, что повышает безопасность при работе с оборудованием.

Преимущества

• Универсальность: сочетание одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления (например, “пуск-стоп”)
• Визуальная индикация: красный цвет и световая линза позволяют легко отличить активную кнопку даже издалека
• Простота замены: совместима с другими изделиями серии КМЕ, легко заменяется при выходе из строя
• Защита от случайного включения: конструкция предотвращает срабатывание при ударах или вибрации
• Надежное крепление: переднее кольцо фиксирует кнопку в панели, снижая риск выпадения

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, мытья струей воды или на открытом воздухе - IP40 не защищает от жидкости
• Не подходит для коммутации силовых цепей выше 690 В - только для цепей управления
• Отсутствие фиксации: нельзя использовать там, где требуется длительное удержание состояния (например, для аварийной блокировки)
• Пластиковое переднее кольцо менее устойчиво к химическим воздействиям - не рекомендовано в агрессивных средах

Примеры использования

• Пуск и остановка двигателя на станке: красная кнопка - “стоп”, рядом - зеленая “пуск”
• Аварийная остановка конвейера: кнопка встроена в пульт оператора, сигнал сразу размыкает цепь питания
• Щитовое оборудование: управление реле, контакторами, сигнализацией в распределительных пунктах
• Автоматические линии: контроль циклов производства с визуальной индикацией текущего состояния

Практические советы

• При монтаже проверьте точность сверления отверстия - 23 мм должны точно совпадать с габаритами кнопки, иначе возникнет люфт
• Используйте кабель с медными жилами и качественной изоляцией - винтовые зажимы требуют хорошего контакта
• Не затягивайте винты слишком сильно - можно повредить внутренние контакты или трещины в корпусе
• Для условий с высокой вибрацией дополнительно закрепите кнопку клеем или контргайкой
• При замене старой кнопки - сравните количество и тип контактов: здесь важно наличие именно 1 НО + 1 НЗ
• Красный цвет указывает на функцию “остановка” - соблюдайте цветовую стандартизацию в вашей системе управления
