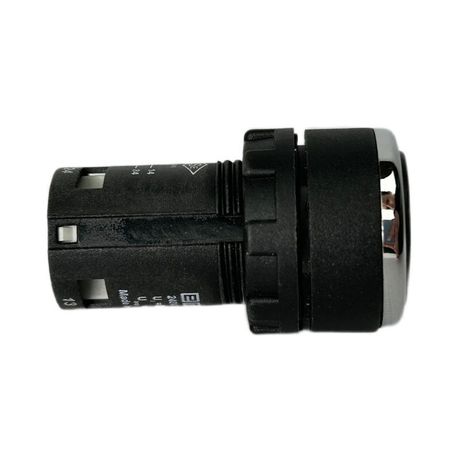

Кнопка нажимная моноблочная 22мм IP 40 1НО+1НО черн. EMAS MB101DH

Кнопка нажимная моноблочная 22 мм IP40 1 нормально открытый + 1 нормально открытый черный от бренда EMAS (артикул MB101DH) предназначена для коммутации цепей управления, сигнализации и питания в промышленных системах. Устройство отличается надежной конструкцией, простотой монтажа и совместимостью с типичными электрощитами.

Назначение и область применения

Кнопка нажимная MB101DH используется для ручного управления электрическими цепями: запуск, остановка, сброс, сигнал тревоги. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, насосных станций и оборудования энергосистем. Оба контакта - нормально открытые (NO), что делает её идеальной для командных сигналов, где замыкание цепи активирует действие.

Технические характеристики

• Диаметр корпуса: 22 мм
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C до +40 C
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Материал корпуса: поликарбонат
• Корпус контактной группы: огнестойкий PA6 класса V0
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка MB101DH устанавливается в стандартные отверстия диаметром 22 мм. Крепится фиксирующей гайкой с тыльной стороны панели. Для подключения используются зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Нет необходимости в дополнительных клеммах - провода зачищаются и затягиваются прямо в устройство. Возможна установка в любом положении - горизонтальном, вертикальном или перевёрнутом. Блок-контакт можно дополнять модулем подсветки (дополнительно).

Безопасность и стандарты

Кнопка соответствует требованиям международных стандартов: UL 508 (безопасность промышленного оборудования), TS EN 60947-5-1 (устройства управления) и VDE 0660 (немецкий стандарт электрооборудования). Корпус выполнен из материалов с огнестойкостью класса V0 - самозатухающий поликарбонат и PA6, что снижает риск распространения пламени при перегрузках.

Преимущества

• Оба контакта - нормально открытые, подходят для большинства командных схем
• Высокий механический ресурс - выдерживает сотни тысяч нажатий
• Минимальный нагрев даже при длительной работе
• Простое подключение без лишних деталей
• Гибкость установки - любой угол монтажа
• Цвет - чёрный, обеспечивает хорошую видимость и сочетаемость с другими элементами панели

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP40 исключает попадание воды
• Запрещено использовать при температурах ниже –5 C или выше +40 C - возможна потеря герметизации и деформация пластиков
• Не рекомендовано применение в цепях постоянного тока свыше 250 В - указаны параметры только для переменного тока
• Подсветка требует отдельного источника питания - не встроена

Примеры использования

• Кнопка старта/стоп на пульте управления конвейера
• Аварийная остановка на станке с ЧПУ
• Сигнальная кнопка в распределительном щите для вызова обслуживающего персонала
• Переключатель режима работы в системе освещения промзоны

Практические советы

• При монтаже проверьте глубину отверстия - корпус должен полностью войти, чтобы гайка плотно закрепилась
• Не используйте провода меньше 1,5 мм2 - они плохо фиксируются и перегреваются
• Если требуется подсветка - выбирайте модуль с совпадающим напряжением (обычно 24 В или 220 В)
• Для многократных операций (например, на автоматических линиях) регулярно проверяйте состояние контактов - хотя ресурс высокий, грязь и окислы могут снизить надёжность
• Кнопка MB101DH от EMAS совместима с другими изделиями серии - легко заменяется аналогами того же бренда
