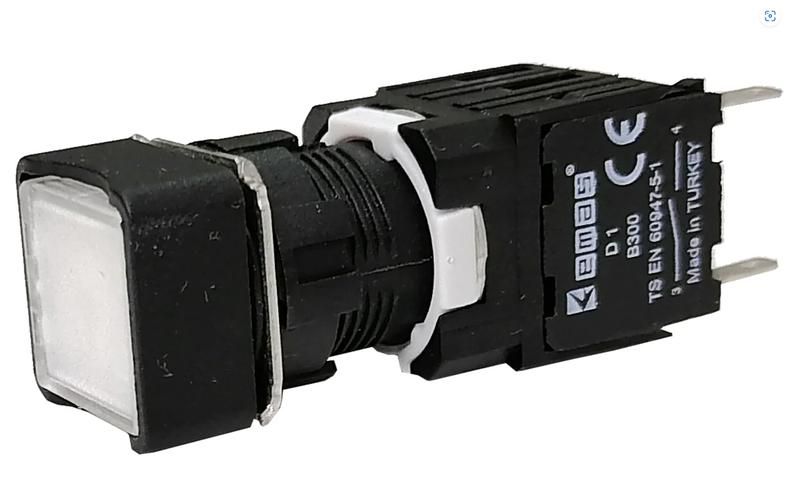

Кнопка нажимная возвратная квадратная (1НО) бел. EMAS D100KDB

Кнопка нажимная возвратная квадратная (1 нормально открытый контакт) белая, кнопочный выключатель в сборе от бренда EMAS с артикулом d100kdb - это надёжный элемент управления для цепей слаботочного и силового оборудования, где требуется простое и долговечное включение/выключение. Подходит для установки на панели управления станков, автоматических линий и других промышленных устройств.

Назначение и область применения

Эта кнопка предназначена для ручного управления электрическими цепями. При нажатии замыкается один нормально открытый контакт (1НО), при отпускании - размыкается за счёт возвратной пружины. Применяется в системах управления, где нужна механическая фиксация действия: запуск/остановка оборудования, аварийные остановы, сигнализация. Особенно эффективна в условиях промышленной среды с умеренной запылённостью и вибрацией.

Технические характеристики

• Форма: квадратная, размер 16 мм
• Цвет: белый
• Количество контактов: 1 нормально открытый (1НО)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 1,5 А переменного тока
• Номинальное напряжение изоляции: 250 В
• Импульсное напряжение: 2,5 кВ
• Механическая стойкость: 500 000 циклов нажатий
• Электрическая стойкость: 100 000 коммутаций
• Рабочая температура: от –5 C до +40 C
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: не более 15 мОм
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактом, 1500 В между контактами
• Коммутируемая мощность (AC15): 1 кА
• Защита: IP20 (защита от предметов >12,5 мм, но не от воды и пыли)
• Уровень загрязнения: 3 (умеренная запылённость и проводящая пыль допустимы)
• Подключение: клеммы Faston 2,8×0,5 мм
• Стандарты: IEC 947 / EN 60947-5-1

Совместимость и монтаж

Кнопка d100kdb устанавливается в отверстие диаметром 16 мм. Для монтажа используется фиксация через резьбовое крепление внутри корпуса - совместима со стандартными панелями толщиной до 5 мм. Кабель подключается к клеммам Faston 2,8×0,5 - подходят штыревые разъёмы этого типа. Не требует специальных инструментов, но рекомендуется использовать плоскогубцы для плотного соединения. Убедитесь, что толщина панели позволяет надёжно закрепить кнопку - недостаточно глубокое крепление снижает ударную стойкость.

Безопасность и стандарты

Кнопка соответствует европейскому стандарту EN 60947-5-1 и международному IEC 947, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Диэлектрическая прочность 2000–2500 В обеспечивает безопасную работу даже при кратковременных перенапряжениях. Категория защиты IP20 исключает риск поражения током при случайном касании, но не защищает от попадания жидкости или пыли внутрь устройства.

Преимущества

• Высокая механическая и электрическая стойкость - подходит для частых операций в режиме реального времени
• Чёткий тактильный отклик при нажатии - минимизирует ошибки оператора
• Стандартный размер 16 мм - легко заменяется на аналогичные модели
• Клеммы Faston позволяют быстро подключать и отключать провода без пайки
• Белый цвет повышает видимость на панелях, особенно при плохом освещении

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и пара
• Запрещено применение при температуре ниже –5 C и выше +40 C - возможна потеря герметизации и деформация материалов
• Не рассчитана на управление нагрузками свыше 1,5 А или 240 В - превышение вызывает оплавление контактов
• Не подходит для взрывоопасных зон - отсутствует защита Ex
• Не рекомендовано использование в местах с высокой концентрацией металлической пыли - уровень загрязнения 3 ограничен

Примеры использования

• Кнопка старта/стоп на пульте управления конвейером
• Авторазблокировка станка после аварийной остановки
• Сигнальная кнопка на щите управления насосной станцией
• Локальный выключатель питания в испытательном стенде
• Управление световой индикацией на панели обслуживания

Практические советы

• Перед установкой проверьте, чтобы отверстие в панели было точно 16 мм - слишком маленькое увеличивает усилие нажатия, слишком большое - снижает устойчивость
• При подключении используйте провода с сечением 0,5–1,5 мм2 - они лучше всего подходят для клемм Faston 2,8×0,5
• Не затягивайте клеммы чрезмерно - это может повредить пластиковую оболочку клеммы
• При использовании в вибрирующих средах дополнительно закрепите кнопку клеем или хомутом, чтобы предотвратить самопроизвольное ослабление
• Проверяйте целостность контактов каждые 50 тыс. циклов - при потере чувствительности или “зависании” замените кнопку, даже если она ещё работает
