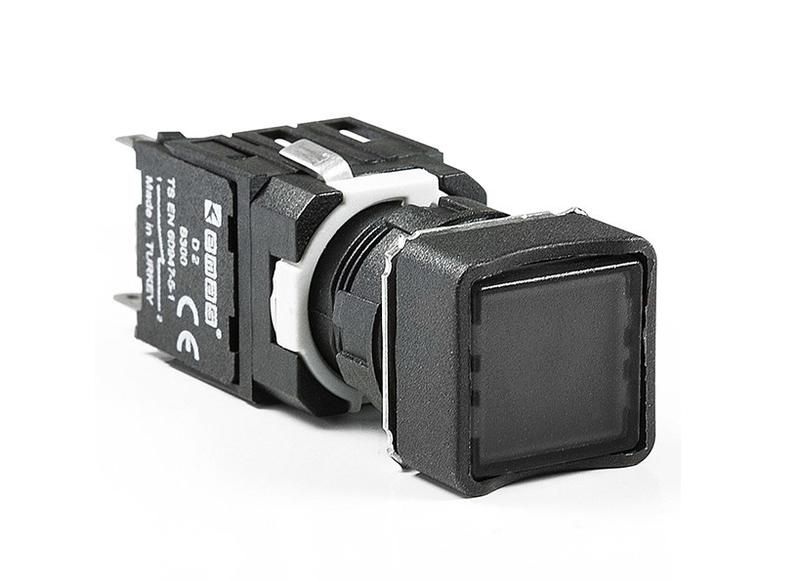

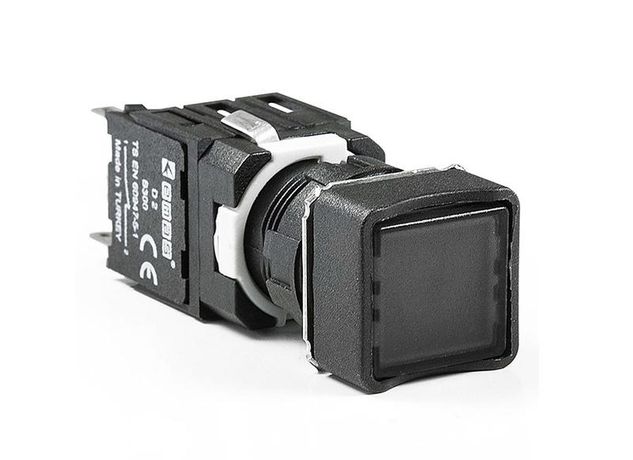

Кнопка нажимная возвратная квадратная (1НО) черн. EMAS D100KDH

Кнопка нажимная возвратная квадратная (1 нормально открытый контакт) черная от бренда EMAS с артикулом d100kdh предназначена для управления цепями управления в автоматизированных системах. Её компактная форма, надёжная механика и соответствие европейским стандартам делают её подходящим решением для промышленного оборудования, где важна долговечность и точность срабатывания.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями - например, запуска, остановки или сброса оборудования. Подходит для установки на пульты управления, щиты и панели в условиях промышленной среды. Применяется в системах с малыми токами: станках, конвейерах, насосных станциях, устройствах автоматизации. Контакт работает в режиме «нормально открытый» (НО): замыкается только при нажатии, возвращается в исходное состояние после отпускания.

Технические характеристики

• Форма: квадратная, размер 16 мм
• Цвет: чёрный
• Количество контактов: один нормально открытый (1НО)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 1,5 А переменного тока
• Номинальное напряжение изоляции: 250 В
• Импульсное напряжение: 2,5 кВ
• Максимальная коммутируемая мощность (AC15): 1 кА
• Рабочий диапазон температур: от –5 C до +40 C
• Степень защиты: IP20 (защита от предметов >12,5 мм, без защиты от воды)
• Уровень загрязнения: 3 (допустимо наличие проводящих пыли и влаги в воздухе)
• Механическая стойкость: 500 000 циклов нажатий
• Электрическая стойкость: 100 000 циклов при нагрузке
• Сопротивление контактов: ≤15 МОм
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность:
  • между корпусом и контактом - 2000 В переменного тока
  • между контактами - 1500 В переменного тока
  • между корпусом и контактами - 2500 В переменного тока
• Тип соединения: Faston 2,8×0,5 мм (быстроразъёмные клеммы)
• Стандарты: IEC 947 / EN 60947-5-1
• Категория коммутации: AC15 (управление катушками реле, магнитными пускателями)

Совместимость и монтаж

Кнопка устанавливается в панель через круглое отверстие диаметром 16 мм. Для фиксации используется резьбовая гайка, которая затягивается с тыльной стороны. Кабель подключается к быстроразъёмным клеммам типа Faston - достаточно вставить штекер 2,8×0,5 мм и защёлкнуть. Не требует дополнительных инструментов. Совместима с большинством стандартных панелей и щитов, предназначенных для кнопок 16 мм. Обращайте внимание на глубину монтажа - устройство выступает на 1–2 мм за плоскость панели, что важно при закрывании кожухов.

Безопасность и стандарты

Кнопка соответствует требованиям стандарта IEC/EN 60947-5-1, который регламентирует безопасность и испытания аппаратов управления. Имеет повышенную диэлектрическую прочность (до 2500 В), что обеспечивает отказоустойчивость даже при кратковременных перенапряжениях. Сертифицирована для работы в зонах с уровнем загрязнения 3 - то есть допускает присутствие пыли, масла и влаги, но не предназначена для влажных или моющих помещений.

Преимущества

• Высокая механическая долговечность - 500 тысяч циклов нажатий
• Надёжная изоляция и высокая пробивная способность обеспечивают безопасность при работе с управляемыми цепями
• Быстроразъёмные клеммы Faston позволяют быстро подключить и отключить провода без пайки
• Чёткий тактильный отклик при нажатии - удобно использовать в условиях ограниченной видимости
• Совместимость с широким спектром контроллеров и пускателей благодаря категории AC15

Ограничения применения

• Не предназначена для установки во влажных помещениях или на улице - степень защиты IP20 не предохраняет от попадания воды и пыли
• Не рекомендуется для коммутации силовых цепей выше 1,5 А или напряжения свыше 240 В переменного тока
• Не подходит для частых аварийных срабатываний - электрическая стойкость ограничена 100 тыс. циклов при нагрузке
• Запрещено применять в средах с агрессивными химическими веществами - материал корпуса не рассчитан на воздействие растворителей

Примеры использования

• Кнопка старта/останова на пульте станка ЧПУ
• Сигнализация аварийной остановки на конвейере
• Управление пускателем насоса в системе водоснабжения
• Подключение к реле времени или PLC в системах автоматического контроля
• Локальный сброс системы в распределительном щите

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 16 мм, иначе кнопка будет люфтить или не войдёт
• При подключении используйте провода с сечением 0,5–1,5 мм2 - оптимально для клемм Faston 2,8×0,5
• Не затягивайте гайку слишком сильно - это может повредить пластиковую резьбу внутри корпуса
• Для длительной службы избегайте многократных ударных нажатий - кнопка рассчитана на плавное нажатие
• Если требуется защита от случайного срабатывания - используйте защитный колпачок совместимого диаметра (не входит в комплект)
