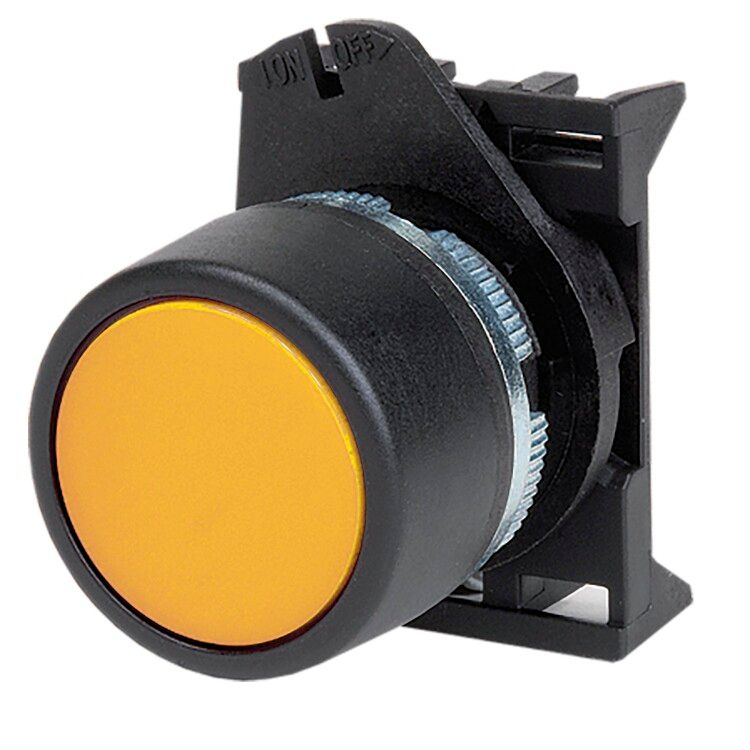

Кнопка плоская без фиксации Quadro DKC желтая IP65 22.5 мм DKC ABHLR3

Кнопка плоская прозрачная без фиксации желтая от DKC (ДКС), артикул abhlr3, предназначена для ручного управления электрическими цепями в условиях повышенной запыленности и влаги. Прозрачная линза и яркий желтый цвет обеспечивают хорошую видимость, а отсутствие фиксации делает её подходящей для временных команд.

Назначение и область применения

Эта кнопка используется для управления технологическим оборудованием через цепи управления - например, для запуска, остановки или сброса работы автоматизированных систем. Подходит для установки на панели управления станков, конвейеров, насосных станций и других устройств, где требуется быстрый и надёжный контакт без самоблокировки.

Технические характеристики

• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после отпускания
• Количество контактов: 1 - одноконтактная, нормально разомкнутая
• Тип кнопки: высокая - увеличенная высота толкателя для удобного нажатия
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивным средам
• Диаметр монтажного отверстия: 22,5 мм - совместим со стандартными круглыми проёмами
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Цвет: жёлтый - высокая контрастность, легко заметна в любой освещённости
• Тип толкателя: выступающий - выделяется над поверхностью панели для точного нажатия
• Переднее кольцо: есть - усиливает герметичность и эстетику монтажа
• Форма линзы: круглая - равномерное рассеивание света при использовании с индикацией
• Способ монтажа: на лицевую панель - крепится через отверстие с помощью гайки сзади
• Рабочий температурный диапазон: от –25 C до +50 C - подходит для помещений и закрытых площадок

Совместимость и монтаж

Кнопка abhlr3 устанавливается в панель с отверстием диаметром 22,5 мм. Для монтажа потребуется стандартный крепёж - резьбовая гайка, которая затягивается с тыльной стороны панели. Убедитесь, что толщина панели не превышает допустимые пределы - обычно до 8–10 мм. Кабель подключается к клеммам, расположенным внутри корпуса. Настоятельно рекомендуется использовать кабели сечением не более 1,5 мм2 для надёжного контакта.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в условиях пыли и брызг воды. Соответствует общепринятым нормам для оборудования класса IEC 60947-5-1. Не предназначен для взрывоопасных зон или применений с высокой частотой перегрузок.

Преимущества

• Прозрачная линза позволяет использовать с внутренней подсветкой - сигнал остаётся видим даже при слабом свете
• Ярко-жёлтый цвет повышает узнаваемость в составе группы кнопок
• Отсутствие фиксации снижает риск случайного включения - идеально для импульсных команд
• Усиленное переднее кольцо предотвращает проворачивание и улучшает герметичность
• Высокий толкатель требует меньше усилия для нажатия - особенно важно при работе в перчатках

Ограничения применения

• Не подходит для постоянного удержания в нажатом состоянии - возможен перегрев контактов
• Не рассчитана на управление силовыми цепями выше 5 А - применяется только в цепях управления
• Работает только в диапазоне температур от –25 C до +50 C - не для холодильных камер или открытых площадок зимой
• Не имеет встроенной индикации - если нужна подсветка, требуется внешний источник

Примеры использования

• Запуск/остановка конвейера на пищевом производстве
• Сброс аварийной сигнализации на участке сборки
• Активация режима обслуживания на станке ЧПУ
• Подтверждение действия на пульте управления насосной станцией

Практические советы

• При монтаже проверьте, чтобы панель была ровной - перекос вызывает люфт и преждевременный износ механизма
• Для долгой службы используйте кнопку только в соответствии с её номиналом - не подключайте мощные нагрузки напрямую
• Если кнопка устанавливается рядом с другими элементами, учтите минимальный интервал между отверстиями - минимум 30 мм для удобства доступа
• При замене старой кнопки - сравните диаметр отверстия и тип крепления. Модель abhlr3 совместима с большинством аналогов серии Quadro
• Проверяйте целостность уплотнителей при каждом техобслуживании - они не меняются, но могут треснуть от времени
