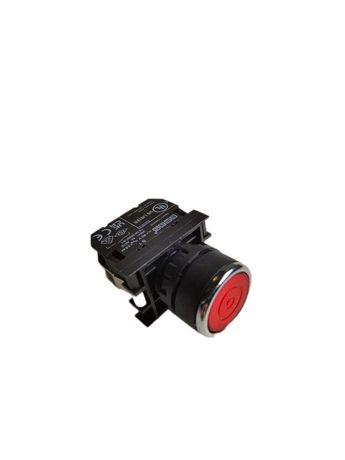

Кнопка с фиксацией подсветкой-светодиод B160FК (1НО) красн. EMAS B160FK

Кнопка нажимная с фиксацией, с подсветкой светодиодной, 1 нормально открытый контакт (1НО), красная от бренда EMAS (артикул b160fk) предназначена для ручного управления и сигнализации в промышленных электрощитах. Красный цвет и подсветка обеспечивают быстрое распознавание состояния кнопки даже в условиях слабого освещения.

Назначение и область применения

Кнопка используется для включения и выключения цепей управления, сигнализации и питания в промышленных системах. Подходит для установки в щитах управления, на пультах оборудования, конвейерах, насосных станциях и других объектах энергоснабжения. Светодиодная подсветка показывает текущее состояние - нажата или отпущена - что особенно важно в аварийных или режимных ситуациях.

Технические характеристики

• Тип контакта: 1 нормально открытый (1НО)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Диэлектрическая прочность: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами
• Площадь сечения кабеля: 1,5–2,5 мм2
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Корпус: огнестойкий поликарбонат (V0 PA6)

Совместимость и монтаж

Кнопка устанавливается в стандартные отверстия диаметром 16 мм. Для подключения используются зажимы, рассчитанные на кабель сечением 1,5–2,5 мм2. Подсветка подключается параллельно основному контакту - требуется отдельный провод для питания LED (напряжение совместимо с 240 В AC). Установка возможна в любом положении: вертикально, горизонтально, перевёрнуто - конструкция не зависит от ориентации. Монтаж осуществляется с помощью фиксирующего кольца, не требует специальных инструментов.

Безопасность и стандарты

• UL 508 - соответствие требованиям США к промышленному управлению
• TS EN 60947-5-1 - европейский стандарт для аппаратов управления
• VDE 0660 - немецкий стандарт безопасности электрооборудования

Корпус выполнен из материала класса огнестойкости V0 - самозатухающий, не распространяет пламя. Это повышает безопасность при перегрузках и коротких замыканиях.

Преимущества

• Высокая надёжность благодаря материалу контактов AgNI - устойчивы к окислению и дуговым нагрузкам
• Минимальный нагрев при работе - снижает риск перегрева в плотно укомплектованных щитах
• Долгий срок службы - механический и электрический ресурс выше среднего для аналогичных устройств
• Подсветка встроена в конструкцию - не требует внешних модулей
• Пластиковая часть изготовлена из поликарбоната - устойчив к ударным нагрузкам и химическим воздействиям

Ограничения применения

• Не предназначена для работы во влажной среде - степень защиты IP50 не защищает от брызг и влаги
• Запрещено применение при температурах ниже –5 C и выше +40 C - возможны отказы в работе или деформация материалов
• Не рекомендовано использование в цепях постоянного тока - номиналы указаны только для переменного тока 240 В
• Максимальный ток 4 А - нельзя использовать для управления мощными двигателями или нагревательными элементами без промежуточного реле

Примеры использования

• Кнопка аварийной остановки на станке - красный цвет и подсветка сразу указывают на активированную аварию
• Включение системы вентиляции в щите управления - сигнал «вкл» остаётся видимым после нажатия
• Ручной запуск насоса на водозаборе - удобство в условиях плохого освещения
• Сигнализация готовности линии на конвейере - сочетание цвета и света исключает ошибочные действия

Практические советы

• При монтаже проверьте диаметр отверстия - кнопка b160fk требует 16 мм, не используйте адаптеры без необходимости
• Для подсветки используйте только кабель сечением 1,5–2,5 мм2 - меньшее сечение вызовет перегрев
• Не затягивайте клеммы слишком сильно - это может повредить пластиковый корпус
• Если кнопка будет использована в помещении с высокой запылённостью, регулярно протирайте поверхность - IP50 не предотвращает накопление пыли внутри механизма
• Перед первым включением проверьте целостность изоляции мультиметром - сопротивление должно быть более 10 МОм
