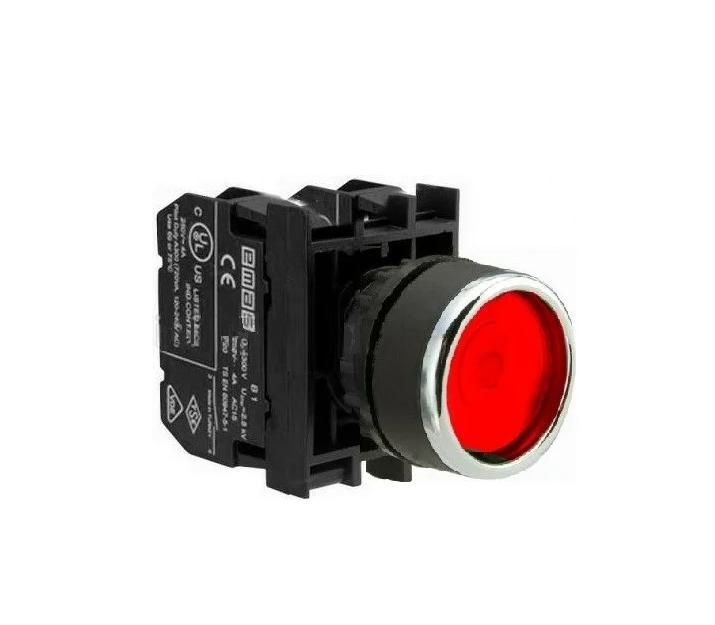

Кнопка с фиксацией подсветкой-светодиод B1К2FК (1НО+1НЗ) красн. EMAS B1K2FK

Кнопка с фиксацией, с подсветкой светодиодной, 1 нормально открытый + 1 нормально закрытый контакт, красная от бренда EMAS (артикул b1k2fk) предназначена для ручного управления и сигнализации в промышленных системах. Красный цвет подсветки визуально выделяет кнопку, а механическая фиксация позволяет удерживать её в активированном состоянии. Устройство совмещает два типа контактов - замыкающий и размыкающий - что делает его универсальным для сложных схем управления.

Назначение и область применения

Кнопка используется для включения/выключения оборудования, подтверждения действий или аварийной остановки. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах, системах освещения и энергообъектах. Наличие двух контактов позволяет одновременно управлять двумя цепями - например, включить двигатель и отключить световой сигнал. Подсветка обеспечивает видимость в условиях плохого освещения или ночью.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Диэлектрическая прочность между корпусом и контактами: 2000 В переменного тока
• Диэлектрическая прочность между разомкнутыми контактами: 1500 В переменного тока
• Рабочая температура: от –5 C до +40 C
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Корпус: огнестойкий полипропилен PA6 класса V0
• Пластиковые элементы: из поликарбоната

Совместимость и монтаж

Кнопка b1k2fk монтируется в стандартные отверстия диаметром 22 мм. Для установки требуется лишь просверлить отверстие в панели и защелкнуть устройство. Клеммы рассчитаны на провода сечением 1,5–2,5 мм2 - подходят большинство силовых и управляющих кабелей. Подсветка подключается параллельно основному контакту через отдельные выводы - не требует внешнего источника питания, работает от того же напряжения, что и управляемая цепь (до 240 В AC). Установка возможна в любом положении - горизонтальном, вертикальном, перевёрнутом.

Безопасность и стандарты

• Соответствует UL 508 (стандарт США для промышленного контрольного оборудования)
• Соответствует TS EN 60947-5-1 (международный стандарт для аппаратов управления)
• Соответствует VDE 0660 (немецкий стандарт безопасности электрооборудования)

Корпус выполнен из материала класса V0 - самозатухающий, не распространяет пламя. Это важно для помещений с высокими требованиями к пожарной безопасности.

Преимущества

• Два типа контактов в одном корпусе - экономия места и упрощение схемы
• Яркая светодиодная подсветка повышает узнаваемость в шумных или плохо освещённых зонах
• Высокий механический и электрический ресурс - снижает необходимость замены
• Огнестойкий корпус и материал поликарбоната обеспечивают долговечность даже при перегрузках
• Низкий уровень нагрева при работе - безопаснее для соседних компонентов
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP50 не предохраняет от попадания жидкости
• Запрещено использовать при температуре ниже –5 C или выше +40 C - риск отказа контактов или трещин в пластике
• Подсветка работает только при наличии напряжения в цепи управления; не является самостоятельным источником света
• Не рекомендуется для частых быстрых срабатываний более 3000 раз в час - снизится срок службы
• Не подходит для цепей постоянного тока выше 240 В - указано только для переменного тока

Примеры использования

• Аварийная остановка станка - красная кнопка с фиксацией остаётся нажатой до ручного сброса
• Система сигнализации: при включении кнопки замыкается цепь звуко-сигнала, а размыкается - питание другого устройства
• Щит управления насосной станцией: кнопка запускает насос и одновременно гасит индикатор “готов”
• Пульт управления в цехе: визуальное подтверждение действия оператора при помощи подсветки

Практические советы

• Перед монтажом проверьте соответствие напряжения сети (не более 240 В AC) и тока нагрузки (не более 4 А)
• Используйте кабель сечением 1,5–2,5 мм2 - меньшее сечение вызовет перегрев, большее - затруднит зажим в клеммах
• При подключении подсветки соблюдайте полярность - хотя LED внутри имеет встроенный ограничитель, неверное подключение может снизить срок службы
• Не используйте кнопку в местах с сильными вибрациями - хоть она и надёжна, длительные удары могут повредить механизм фиксации
• При сборке щита группируйте аналогичные кнопки по цвету и типу - красная с фиксацией всегда должна быть легко отличима от других
• Проверяйте целостность контактов после 50 000 циклов - даже при заявленном ресурсе лучше заранее планировать профилактику
