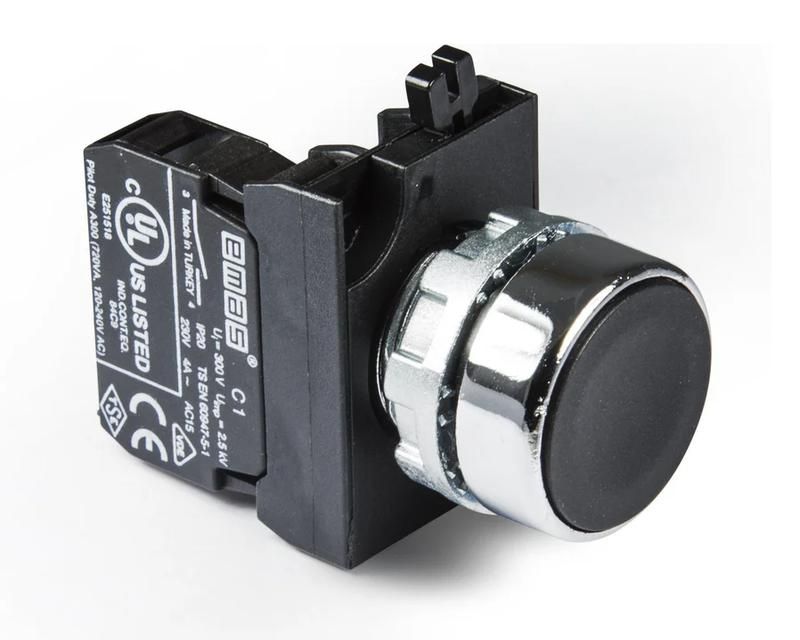

Кнопка нажимная круглая CM102DН (1НО+1НЗ) черн. EMAS CM102DH

Кнопка нажимная круглая 1 НО + 1 НЗ от бренда EMAS с артикулом cm102dh предназначена для управления и сигнализации в электрощитах и промышленном оборудовании. Она сочетает два типа контактов в одном корпусе, обеспечивает надежную работу при высоких нагрузках и соответствует международным стандартам безопасности.

Назначение и область применения

Кнопка нажимная круглая 1 НО + 1 НЗ используется для коммутации цепей управления, сигнализации и питания в условиях постоянной эксплуатации. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, систем автоматизации и оборудования энергоснабжения. Комбинированный контактный узел позволяет одновременно замыкать одну цепь и размыкать другую - например, запускать двигатель и отключать световой индикатор.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами; 1500 В между разомкнутыми контактами
• Механический ресурс: 500 000 операций (мин.)
• Электрический ресурс: 100 000 операций (мин.)
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5C до +40C
• Степень защиты: IP65 (защита от пыли и струй воды)
• Сечение кабеля: 1,5–2,5 мм2
• Корпус контактов: огнестойкий полиамид PA6 класса V0
• Корпус кнопки: поликарбонат

Совместимость и монтаж

Кнопка нажимная круглая 1 НО + 1 НЗ монтируется в стандартные отверстия диаметром 22 мм. Кабель подключается через зажимы с фиксацией - достаточно зачистить жилы на 8–10 мм и затянуть винты. Возможна установка в любом положении: вертикально, горизонтально или под углом. Для подсветки предусмотрено дополнительное подключение - можно установить светодиодный модуль совместимого типоразмера. Все элементы легко доступны после демонтажа крышки, что ускоряет обслуживание.

Безопасность и стандарты

Кнопка emas cm102dh соответствует требованиям международных стандартов: UL 508 (безопасность промышленного оборудования), TS EN 60947-5-1 (устройства управления) и VDE 0660 (немецкие правила электроустановок). Корпус выполнен из материалов с огнестойкостью класса V0 - самозагасаемые при возгорании. Это снижает риск распространения пламени внутри шкафа.

Преимущества

• Объединённые контакты НО и НЗ в одной кнопке - экономят место в щите и упрощают схемы управления
• Высокий механический и электрический ресурс - долгий срок службы даже при частых срабатываниях
• Защита IP65 - работает в пыльных и влажных средах (цеха, улицы, наружные пульты)
• Низкий уровень нагрева при работе - не требует дополнительного охлаждения
• Пластиковые детали из поликарбоната - ударопрочные и устойчивы к химическим воздействиям
• Поддержка подсветки - удобство визуального контроля в темноте

Ограничения применения

Не предназначен для работы при температурах ниже –5C и выше +40C - возможны отказы механизма или снижение изоляционных свойств. Не рассчитана на постоянные перегрузки выше 4 А или напряжения выше 250 В. Не следует использовать в взрывоопасных зонах - отсутствует взрывозащита. Также не рекомендовано применение в средах с агрессивными парями кислот или растворителей - материал корпуса не устойчив ко всем химикатам.

Примеры использования

• Пуск и остановка насоса: НО замыкает цепь питания двигателя, НЗ размыкает сигнал аварии
• Аварийная остановка: кнопка активирует тревожный сигнал (НО) и отключает питание (НЗ)
• Пульт управления конвейером: одна кнопка управляет двумя этапами - включение и индикация состояния
• Щиты освещения: НО включает свет, НЗ выключает предупредительный индикатор

Практические советы

• При монтаже используйте кабель сечением 1,5–2,5 мм2 - большие сечения не войдут в зажимы, меньшие могут плохо фиксироваться
• Перед первым включением проверьте целостность контактов тестером - особенно важно при использовании в критичных системах
• Для подключения подсветки выбирайте LED-модули с рабочим напряжением 24–250 В переменного тока
• При установке в шкафах с высокой вибрацией дополнительно закрепите кнопку контргайкой
• Не применяйте смазки или очистители на основе спирта - они повреждают пластик поликарбоната
• Проверяйте соответствие цвета кнопки функциям системы - красный обычно для аварийной остановки, зелёный - для пуска
