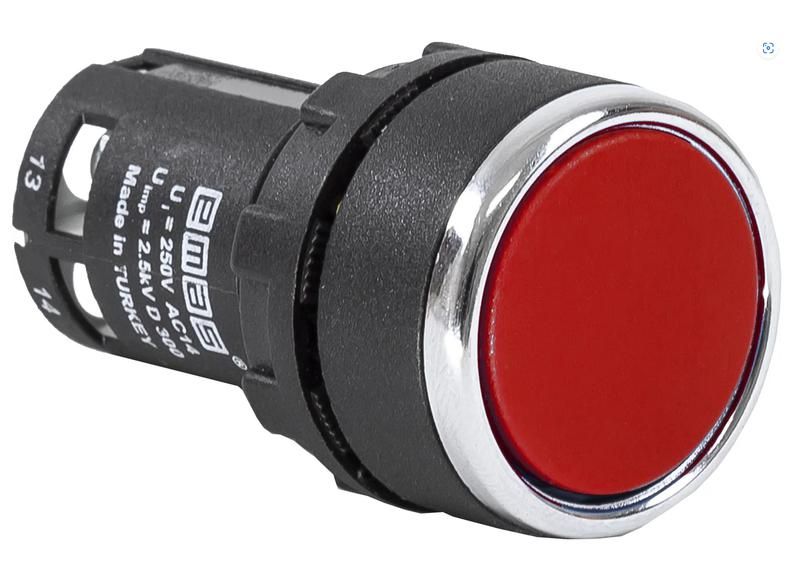

Кнопка нажимная моноблочная 22мм IP 40 1НО+1НЗ красн. EMAS MB102DK

Кнопка нажимная моноблочная 22 мм IP 40 1НО+1НЗ красная от бренда EMAS (артикул mb102dk) предназначена для коммутации цепей управления, сигнализации и питания в промышленных электрощитах. Её компактная моноблочная конструкция и надёжные контактные группы обеспечивают долгую работу даже при высокой нагрузке.

Назначение и область применения

Кнопка нажимная моноблочная 22 мм IP 40 1НО+1НЗ красная используется для ручного управления электрическими цепями: запуск, остановка, аварийное отключение. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, систем освещения и оборудования энергоснабжения. Красный цвет соответствует стандартной маркировке аварийных и экстренных команд.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Поперечное сечение кабеля: 1,5–2,5 мм2
• Механический ресурс: 500 000 операций (мин.)
• Электрический ресурс: 100 000 операций (мин.)
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C … +40 C
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Корпус контактов: огнестойкий поликапролактам (V0 PA6)
• Пластиковые элементы: из поликарбоната
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка нажимная моноблочная 22 мм IP 40 1НО+1НЗ красная устанавливается в отверстие диаметром 22 мм. Крепится фиксирующей гайкой - монтаж не требует специальных инструментов. Соединение проводов осуществляется через зажимы, рассчитанные на кабель 1,5–2,5 мм2. Возможна установка в любом положении - вертикально, горизонтально или под углом. Блок-контакты совместимы с опциональными модулями подсветки (дополнительно приобретаются).

Безопасность и стандарты

Кнопка соответствует требованиям международных стандартов: UL 508, TS EN 60947-5-1, VDE 0660. Корпус контактов выполнен из материала класса огнестойкости V0 PA6 - самозагасает пламя. Диэлектрическая прочность обеспечивает защиту от пробоя даже при кратковременных перенапряжениях.

Преимущества

• Высокая механическая и электрическая износостойкость - подходит для интенсивного режима работы
• Низкий уровень нагрева при работе - снижает риск перегрева в плотных щитах
• Пластиковые детали из поликарбоната - устойчивы к ударным нагрузкам и химическим воздействиям
• Гибкость монтажа - можно устанавливать в любом направлении
• Поддержка подсветки - позволяет легко идентифицировать кнопку в темноте

Ограничения применения

• Не предназначен для использования во влажных средах - степень защиты IP40 не защищает от брызг и влаги
• Работает только в пределах температуры –5…+40 C - не подходит для холодных складов или жарких помещений без кондиционирования
• Не рекомендовано применение в цепях постоянного тока выше 250 В - указаны параметры только для переменного тока
• Не имеет встроенной подсветки - требуется отдельный модуль для световой индикации

Примеры использования

• Аварийная остановка станка на производстве
• Запуск насоса в системе водоснабжения
• Переключение режима работы конвейера
• Сигнализация “Стоп” на пульте управления тепловым пунктом
• Коммутация цепи контрольного освещения в распределительном шкафу

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна входить плотно, чтобы исключить люфт
• Используйте кабель сечением 1,5–2,5 мм2 - более тонкий может перегреваться, более толстый не войдёт в зажим
• Для длительной работы в условиях вибраций закрепите гайку с использованием контргайки или герметика
• Если нужна подсветка - выбирайте модули, совместимые с моделью mb102dk от EMAS
• Не используйте кнопку в качестве основного выключающего устройства для мощных двигателей - она предназначена для управления, а не для отключения больших токов
