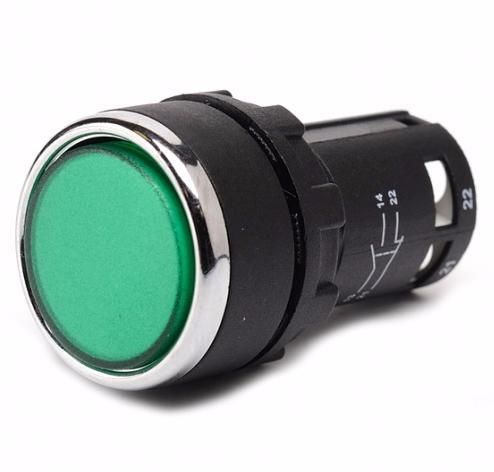

Кнопка нажимная моноблочная 22мм IP 40 1НО+1НЗ с цифрой | EMAS MB102DY1

Кнопка нажимная моноблочная 22мм IP40 1 нормально открытый + 1 нормально закрытый контакт от бренда EMAS (артикул mb102dy1) предназначена для управления и сигнализации в электрических цепях с низкими и средними нагрузками. Её двухконтактная конструкция позволяет одновременно управлять двумя состояниями цепи - включить и выключить - в одном устройстве.

Назначение и область применения

Кнопка нажимная моноблочная 22мм IP40 1 нормально открытый + 1 нормально закрытый контакт используется для ручного управления электрическими цепями: запуск/остановка оборудования, сигналы аварийной остановки, индикация режимов работы. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, систем освещения и других промышленных устройствах. Часто применяется там, где требуется надёжная коммутация при малых токах и высокой долговечности.

Технические характеристики

• Диаметр корпуса: 22 мм
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: между корпусом и контактами - 2000 В переменного тока; между разомкнутыми контактами - 1500 В переменного тока
• Материал корпуса: полиамид PA6 с классом горючести V0
• Материал пластиковых деталей: поликарбонат

Совместимость и монтаж

Кнопка нажимная моноблочная 22мм IP40 1 нормально открытый + 1 нормально закрытый контакт устанавливается в стандартное отверстие диаметром 22 мм. Крепится фиксирующим кольцом - никаких дополнительных кронштейнов не требует. Подключение проводов осуществляется через зажимы, рассчитанные на сечение 1,5–2,5 мм2. Возможна установка в любом положении - вертикально, горизонтально или под углом. Для подсветки кнопки предусмотрен вывод под внешний источник питания (не входит в комплект).

Безопасность и стандарты

Кнопка соответствует требованиям международных стандартов: UL 508, TS EN 60947-5-1 и VDE 0660. Корпус выполнен из материала с классом самозатухания V0 - он не распространяет пламя при возгорании. Диэлектрическая прочность обеспечивает защиту от пробоя даже при кратковременных перенапряжениях. Все материалы соответствуют требованиям безопасности для промышленного оборудования.

Преимущества

• Два типа контактов в одном корпусе - снижают количество элементов в щите и упрощают схему управления.
• Высокий механический ресурс - подходит для интенсивного использования.
• Огнестойкий корпус (PA6 V0) повышает безопасность в случае перегрузки или замыкания.
• Минимальный нагрев при работе - увеличивает срок службы контактов и предотвращает деформацию корпуса.
• Поддержка подсветки - удобство в условиях слабого освещения.
• Гладкая поверхность и округлые формы - легко моются и не задерживают пыль.

Ограничения применения

• Не предназначен для использования во влажных помещениях или на открытом воздухе - степень защиты IP50 не защищает от попадания воды.
• Работает только в температурном диапазоне от –5 C до +40 C - не подходит для холодильных камер или жарких цехов выше 40 C.
• Максимальный ток - 4 А - не годится для управления мощными двигателями или нагревательными элементами без промежуточного реле.
• Не имеет встроенной подсветки - её необходимо подключать отдельно.

Примеры использования

• Пульт управления станком: одна кнопка - запуск (НО), другая - экстренная остановка (НЗ).
• Щит автоматизации: кнопка включения насоса с индикацией состояния.
• Аварийная остановка на конвейере: кнопка с НЗ-контактом размыкает цепь питания при нажатии.
• Система контроля доступа: кнопка вызова персонала с возможностью подсветки.

Практические советы

• Выбирайте эту кнопку, когда нужна компактная двухконтактная система - она экономит место в шкафу.
• При монтаже проверьте глубину отверстия - корпус должен полностью войти, чтобы фиксирующее кольцо плотно село.
• Не используйте провода меньше 1,5 мм2 - они плохо фиксируются в зажимах и перегреваются.
• Если кнопка будет работать часто (более 2000 раз в час), убедитесь, что нагрузка не превышает 4 А - иначе снизится электрический ресурс.
• Для подсветки используйте напряжение 24 В постоянного тока - совместимо с большинством промышленных контроллеров.
• Проверяйте соответствие IP50 условиям окружающей среды - если есть риск попадания пыли или влаги, выбирайте модель с более высокой степенью защиты.
