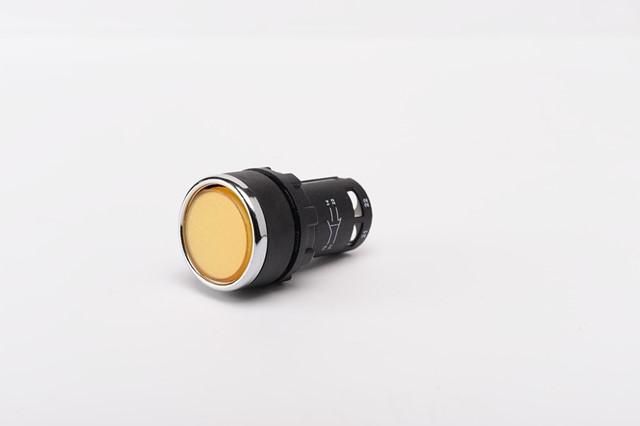

Кнопка нажимная моноблочная 22мм IP 40 1НО+1НЗ EMAS MB102DS

Кнопка нажимная моноблочная 22мм IP40 1 нормально открытый + 1 нормально закрытый контакт от бренда EMAS (артикул mb102ds) предназначена для коммутации управляющих, сигнальных и слаботочных цепей в промышленных щитах и оборудовании. Устройство сочетает надёжную механическую конструкцию, двойной контакт и простоту монтажа.

Назначение и область применения

Кнопка нажимная моноблочная 22мм IP40 1 нормально открытый + 1 нормально закрытый контакт используется для ручного управления и сигнализации в системах автоматизации. Подходит для включения/выключения оборудования, вызова аварийной остановки, индикации состояния процесса. Часто применяется в электрощитах, на станках, конвейерах, насосных станциях и других объектах промышленной автоматизации.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Диэлектрическая прочность: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами
• Механический ресурс: 500 000 операций (мин.)
• Электрический ресурс: 100 000 операций (мин.)
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5C … +40C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Корпус: огнестойкий поликабонат (V0 PA6)

Совместимость и монтаж

Кнопка нажимная моноблочная 22мм IP40 1 нормально открытый + 1 нормально закрытый контакт устанавливается в стандартные отверстия диаметром 22 мм. Крепится фиксирующим кольцом - не требует дополнительных крепёжных элементов. Кабель подключается к зажимам с помощью винтов; допускается провода сечением 1,5–2,5 мм2. Возможна установка в любом положении - вертикально, горизонтально или под углом. Благодаря одному корпусу и двум контактам (НО+НЗ) не требуется внешний модуль - всё в одном устройстве.

Безопасность и стандарты

• Соответствует UL 508 (стандарт США для промышленного контрольного оборудования)
• Соответствует TS EN 60947-5-1 (международный стандарт для кнопок управления)
• Соответствует VDE 0660 (немецкий стандарт безопасности электрооборудования)

Корпус выполнен из материала класса огнестойкости V0 - самозагасаемый, не распространяет пламя. Это повышает безопасность при перегрузках и коротких замыканиях.

Преимущества

• Два типа контактов в одном корпусе (НО + НЗ) - экономит место в щите
• Высокий механический и электрический ресурс - долгий срок службы даже при частых срабатываниях
• Низкий уровень нагрева при работе - снижает риск перегрева соседних компонентов
• Гибкость монтажа - можно устанавливать в любой ориентации
• Поддерживает подсветку - возможность подключения светодиодного индикатора через дополнительный вывод
• Контакты из AgNi - устойчивы к окислению, обеспечивают стабильный контакт

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не защищает от брызг и влаги
• Рабочая температура ограничена: ниже –5C возможны трудности с механикой, выше +40C - риск перегрева
• Недопустимо применение в цепях с напряжением выше 250 В или током более 4 А
• Не рассчитана на взрывоопасные среды - не имеет соответствующих взрывозащитных сертификатов

Примеры использования

• Кнопка “Стоп” на станке - замыкающий контакт для отключения питания, размыкающий - для сигнала на пульт
• Индикация готовности оборудования - подсветка активируется при включённом состоянии через второй контакт
• Аварийная остановка в системе конвейера - сигнал передаётся на контроллер через НО-контакт
• Панель управления насосной станцией - управление запуском/остановкой с индикацией состояния

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна плотно сесть, чтобы обеспечить герметичность и жёсткую фиксацию
• Используйте кабель сечением 1,5–2,5 мм2 - меньшее сечение может перегреваться, большее - не войдёт в зажим
• Если нужна подсветка - выбирайте модель с соответствующим выводом и используйте совместимые LED-индикаторы
• Для длительной эксплуатации в условиях высокой запылённости рекомендовано периодическое осмотр и очистка контактов
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть и нарушить контакт
