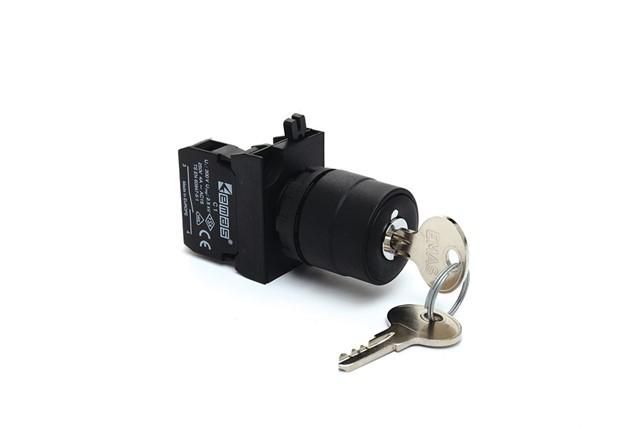

Кнопка с ключом 0-1 фиксацией ключ выним. в полож. 0 и 1 (1НО) (CP) EMAS CP100AC20

Кнопка с ключом 0-1 с фиксацией, ключ вынимается в положениях 0 и 1 (1 нормально открытый контакт) (CP) EMAS - это механический переключатель с ключевой защитой для управления питанием оборудования в условиях повышенной запыленности и влажности. Артикул CP100AC20 подходит для установки на панели управления станков, конвейеров и других промышленных систем, где важна безопасность доступа.

Назначение и область применения

Этот селекторный переключатель используется для включения и отключения электрооборудования с контролируемым доступом. Ключ можно извлечь только в положениях «0» (выключено) и «1» (включено), что предотвращает случайное или несанкционированное включение устройства. Подходит для мест, где требуется физическая блокировка: цеховые панели, насосные станции, системы аварийного отключения, автоматические линии.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО)
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 циклов включения/выключения
• Электрический ресурс: 100 000 циклов при полной нагрузке
• Частота операций: до 3000 в час без нагрузки, до 1200 в час при максимальной нагрузке
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и устойчивость к струям воды под давлением
• Сопротивление изоляции: не менее 10 МОм (при испытании 500 В)
• Сечение подключаемых проводов: 1,5–2,5 мм2

Совместимость и монтаж

Кнопка с ключом 0-1 с фиксацией (CP) EMAS монтируется в панель через круглое отверстие диаметром 22 мм - стандартный размер для кнопочных устройств. Для надежного крепления используйте прилагаемую гайку. Убедитесь, что место установки защищено от прямого попадания брызг и осадков, даже при наличии IP65. Клеммы рассчитаны на одножильные и многожильные провода сечением 1,5–2,5 мм2; зажимайте провода плотно, чтобы избежать нагрева при работе под нагрузкой.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для промышленного оборудования. Защита IP65 обеспечивает работу в средах с высокой запыленностью (цеха, склады, уличные щиты) и возможным воздействием струй воды. Применение ключевой блокировки снижает риск несанкционированных действий, что важно для соблюдения правил OHS и внутренних регламентов предприятия.

Преимущества

• Фиксация ключа в обоих крайних положениях - исключает возможность оставить переключатель в промежуточном состоянии
• Высокий механический ресурс - долгий срок службы даже при частом использовании
• Защита IP65 позволяет использовать в сложных условиях без дополнительных корпусов
• Простая замена: совместима со стандартными посадочными местами 22 мм
• Надежная коммутация при рабочей мощности до 2,5 кВт - подходит для двигателей, нагревателей, светильников

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C или выше +40 C - возможна потеря герметичности или хрупкость материалов
• Не рекомендован для постоянной работы при максимальной нагрузке более 1200 циклов в час - это снизит электрический ресурс
• Не предназначена для взрывоопасных зон - отсутствует сертификация Ex
• Не поддерживает управление по сети или сигналами - только ручное механическое управление

Примеры использования

• Запуск и остановка конвейера на пищевом производстве - ключ передается ответственному оператору
• Аварийное отключение насосной группы в канализационном колодце
• Управление сварочным аппаратом на ремонтной площадке
• Локальный выключатель освещения в цеховой зоне с ограниченным доступом

Практические советы

• Перед установкой проверьте соответствие напряжения сети (230 В) и нагрузки (не более 4 А) - превышение сократит срок службы контактов
• Используйте провода сечением 2,5 мм2 при длительной нагрузке близкой к 4 А - это снизит нагрев
• При монтаже в уличных шкафах дополнительно закройте устройство крышкой, хотя IP65 и защищает от струй - капли воды могут задерживаться на клавише
• Регулярно проверяйте состояние ключа и механизма - при затруднённом повороте смажьте механизм специальной силиконовой смазкой, подходящей для электроконтактов
• Храните запасные ключи в одном месте - потеря ключа требует замены всего модуля, так как он не универсальный
