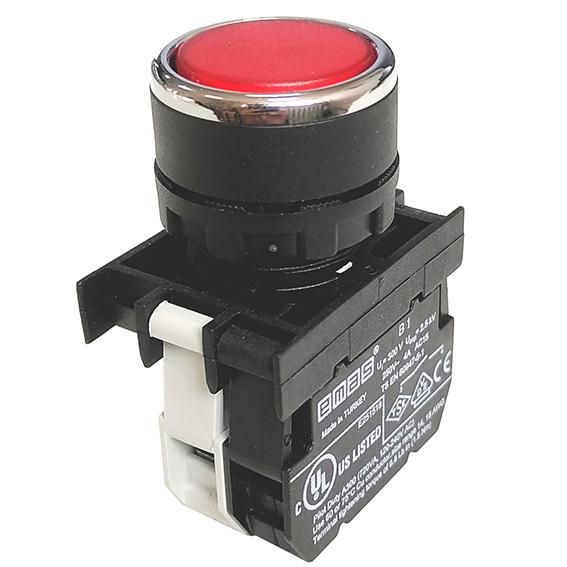

Кнопка с подсветкой-светодиод (1НО) 12-30В перем. и пост. тока красн. EMAS B160DK

Кнопка нажимная с подсветкой светодиодной 12–30 В переменного и постоянного тока красная от бренда EMAS (артикул b160dk) предназначена для управления оборудованием с визуальной индикацией состояния - идеально подходит для пультов, станков и систем автоматизации.

Назначение и область применения

Эта кнопка используется для включения/выключения устройств в цепях управления. Красный цвет подсветки сигнализирует активное состояние - например, когда машина работает или система запущена. Подходит для установки на щитах управления, пультах оператора, конвейерах, насосных станциях и других объектах, где важно сразу видеть, включён ли элемент управления.

Технические характеристики

• Тип контактов: 1 нормально замкнутый (1НО)
• Рабочее напряжение: 12–30 В переменного (AC) и постоянного (DC) тока
• Подсветка: светодиодная, красная
• Максимальный коммутируемый ток: не указано - требуется проверить совместимость с нагрузкой
• Цвет корпуса: красный (по умолчанию, соответствует цвету подсветки)

Совместимость и монтаж

Кнопка рассчитана на установку в отверстие диаметром 16 мм - стандартный размер для многих панелей управления. Для монтажа потребуется фиксация гайкой с тыльной стороны. Убедитесь, что толщина панели позволяет плотно закрепить устройство. Подключение проводов осуществляется к клеммам с маркировкой L (фаза/плюс) и N (ноль/минус). Подсветка питается параллельно контактам - не требует отдельного питания.

Безопасность и стандарты

Изготовлено в соответствии с требованиями безопасности для оборудования низкого напряжения. Отсутствие указания IP-класса означает, что кнопка не предназначена для работы во влажных средах или на открытом воздухе без защиты корпуса.

Преимущества

• Универсальное питание - работает как от сети 24 В постоянного, так и от переменного тока
• Яркая красная подсветка обеспечивает высокую заметность даже при ярком освещении
• Простой монтаж и надёжная механическая конструкция
• Один тип контакта снижает риск ошибки при подключении

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или воздействия жидкостей - отсутствует защита IP
• Не рассчитан на управление мощными нагрузками выше 5 А - для таких задач нужен контактор
• Не имеет функции самоблокировки - только импульсное действие
• Подсветка не регулируется по яркости - всегда работает на максимальном уровне при наличии напряжения

Примеры использования

• Стартовая кнопка на станке ЧПУ - красный свет показывает, что двигатель включен
• Аварийный останов на конвейере - легко распознаётся среди других кнопок
• Индикация включения системы подачи воды в насосной станции
• Пульт управления в цеху с высоким уровнем шума - визуальная индикация компенсирует отсутствие звукового ответа

Практические советы

• Перед установкой проверьте напряжение в вашей цепи - кнопка работает только в диапазоне 12–30 В
• Если вы используете её в цепи с большой индуктивностью (например, катушка реле), добавьте защитную диодную цепь для продления срока службы контактов
• При сборке щита учтите, что красный цвет кнопки будет сочетаться с другими красными индикаторами - избегайте перегрузки цветовой информации
• Замена светодиода невозможна - при выходе из строя подсветки менять всю кнопку
• Для длительной эксплуатации рекомендуется использовать в защищённых помещениях с температурой от –10 до +50 C
